Кожухи теплоизоляционные UTABOX

Согласно СНиП 41-01-2003 необходимо устанавливать тепловую изоляцию на отопительно-вентиляционное оборудование, трубопроводы систем внутреннего трубопровода, воздуховоды, дымоотводы и дымоходы.

Для чего нужен теплоизоляционный кожух на пластинчатый теплообменник?

Если нагрев теплообменника свыше 40^oС либо в процессе эксплуатации наружные поверхности теплообменного аппарата могут достигать температур, приближенных к температуре теплоносителя (в этом случае кожух необходим в обязательном порядке, чтобы избежать травм и ожогов обслуживающего персонала при соприкосновении с поверхностью теплообменника).

Помимо прочего, теплоизоляция обеспечивает дополнительную защиту от механических ударов и повреждений для самого теплообменника, защищает оборудование от коррозии, позволяет предотвратить выпадение конденсата.

Когда есть необходимость свести к минимуму тепловые потери. (как правило, потери тепла от пластинчатого разборного теплообменника составляют всего несколько процентов от его тепловой мощности, что не требует обязательной установки теплоизоляции, однако и этих небольших потерь можно избежать, если установить кожух).

Как правило, это зависит от региона. В частности, достаточно жесткие требования предъявляются в Москве, в Мурманской области и ряде других регионов, при этом от температуры поверхности теплообменника требования о наличии кожуха не зависят.

Какие плюсы имеет установка теплоизоляционного кожуха:

защита от механических повреждений оборудования;

защита от коррозии теплообменника;

защита персонала от травм и ожогов;

снижение температуры в тепловом пункте;

уменьшение потерь тепла, экономия (за 2-5 лет).

Компания «Интэн» изготавливает и устанавливает теплоизоляционные кожуха для пластинчатых теплообменников по концепции UTABOX.

Мы изготавливаем теплоизоляционные кожуха UTABOX из оцинкованного металла, алюминиевого листа или нержавеющей стали толщиной 0,5-1,5 мм, что является надежной защитой от механических повреждений. Теплозащитный слой изготавливаем из различных материалов по желанию заказчика и по требованиям к рабочим параметрам теплообменника.

Конструкция UTABOX

Для наибольшего удобства при эксплуатации теплоизоляционный кожух UTABOX может изготавливаться в нескольких формах: шкатулка, конструктор и т.д. Кожух UTABOX оснащен специальной системой крепления, обеспечивающей возможность быстрого монтажа и демонтажа для проведения осмотра или ремонта теплообменника.

Материал корпуса

Оцинкованный металл (стандарт), нержавеющая сталь, алюминиевые листы.

Толщина материала

0.5 (стандарт), 0.6, 0.7, 0.8 ... 1.5 мм.

Тип утепления и толщина утеплителя

Материал - каучук ( K-FLEX, ONEFLEX, Armaflex , ISOTEC FLEX )

9, 19, 27, 38 мм.

Материал - каменная вата (Paroc, ISOTEC, Термолайн )

30, 40, 50 мм.

Тип утепления

Вспененный каучук, каменная вата

Тип соединения

На быстросъемных замках

Срок службы

15 лет

Рабочая температура

до + 150°C (кратковременно до +300°C)

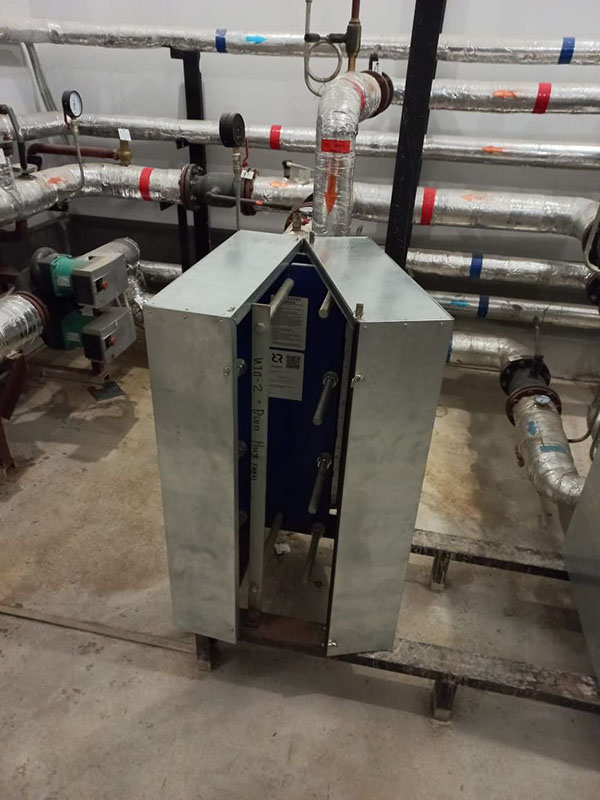

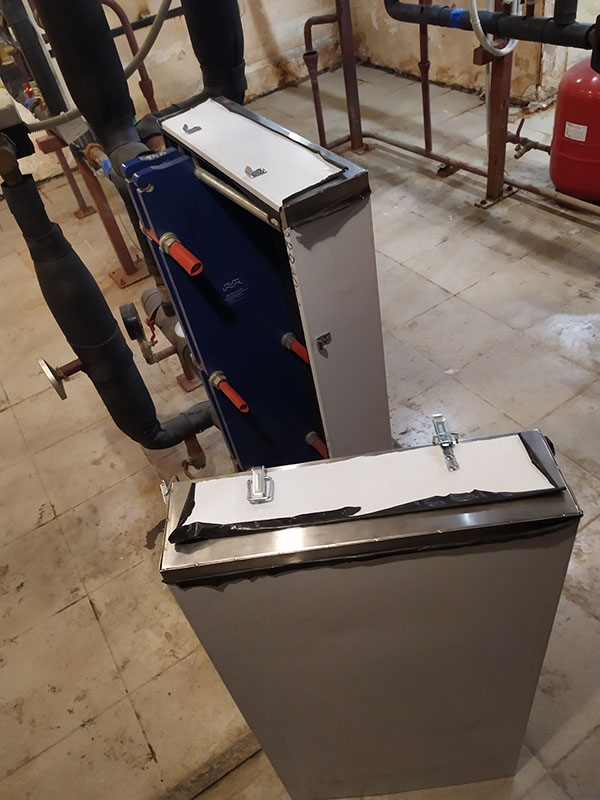

Шкатулка

Состоит из 2 деталей. Как правило применяется на небольшие разборные пластинчатые теплообменники и паянные пластинчатые теплообменники либо по желанию заказчика.

Конструктор

Состоит из 6 деталей:

- лицевая панель (2 детали);
- задняя панель (1 деталь);
- боковая панель (2 детали);
- верхняя панель (1 деталь).

Для удобства сборки кожуха на теплообменники любых размеров и сложно расположенных в тепловом пункте (такая конфигурация подходит и для моноблоков всего лишь заменой задней панели на еще 2 лицевые панели, что не влечет увеличения стоимости кожуха UTABOX)

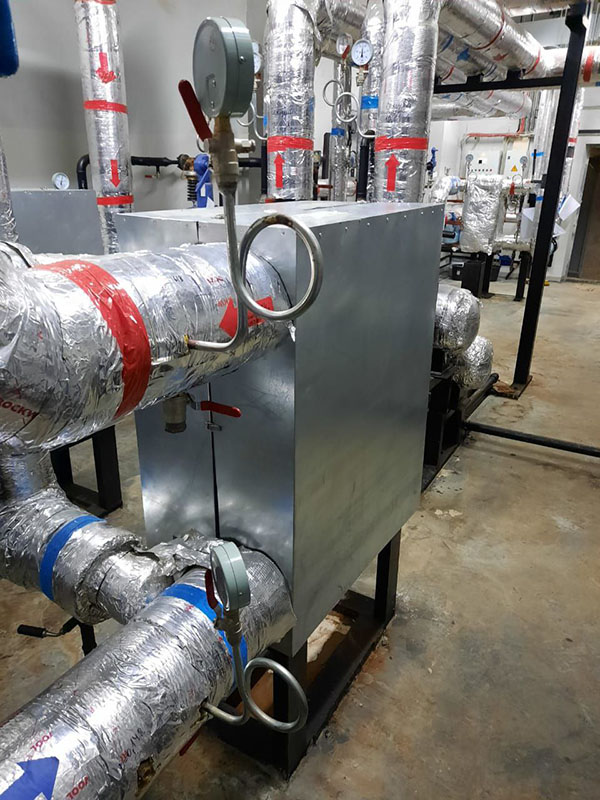

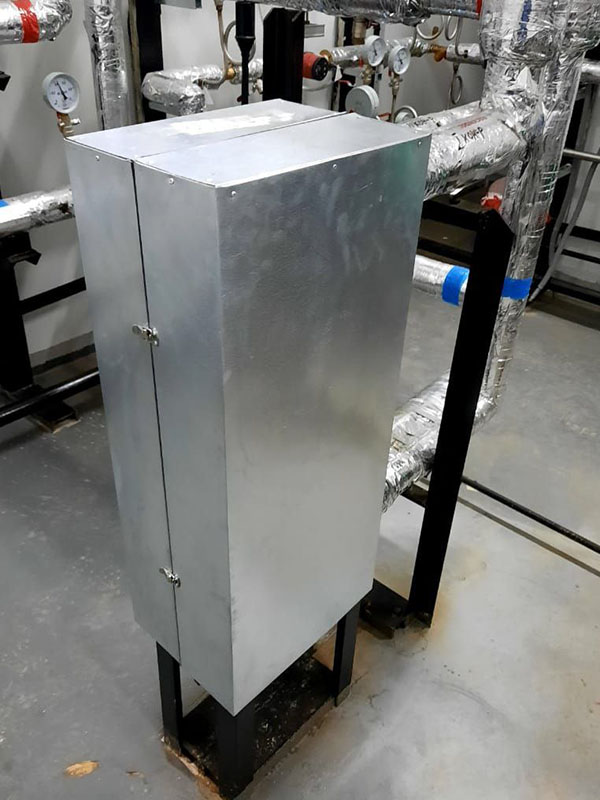

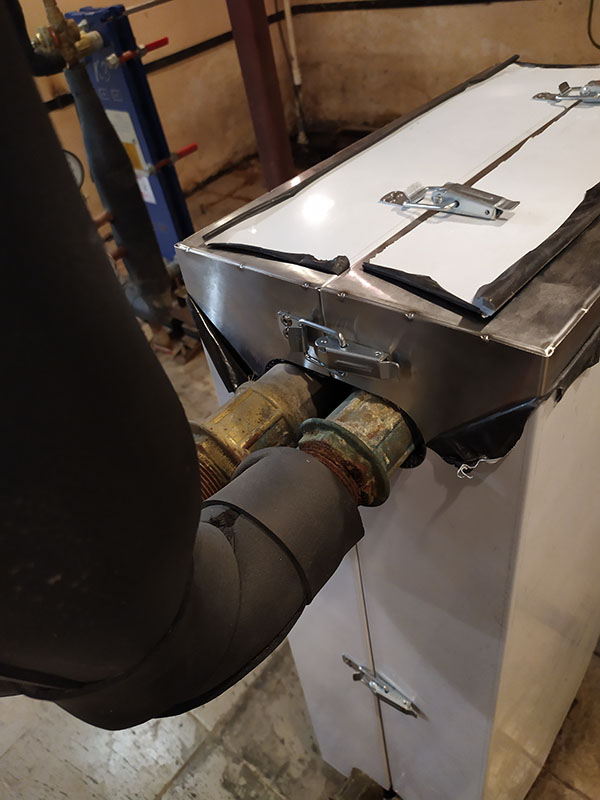

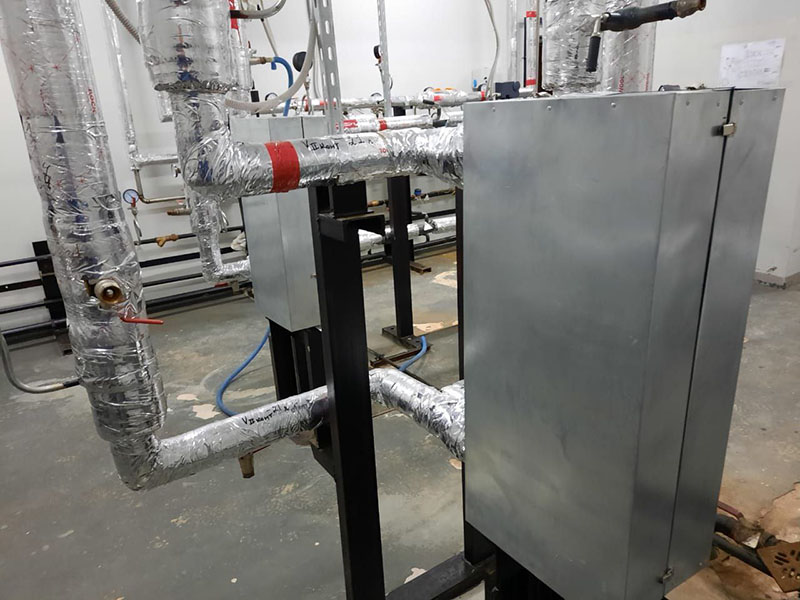

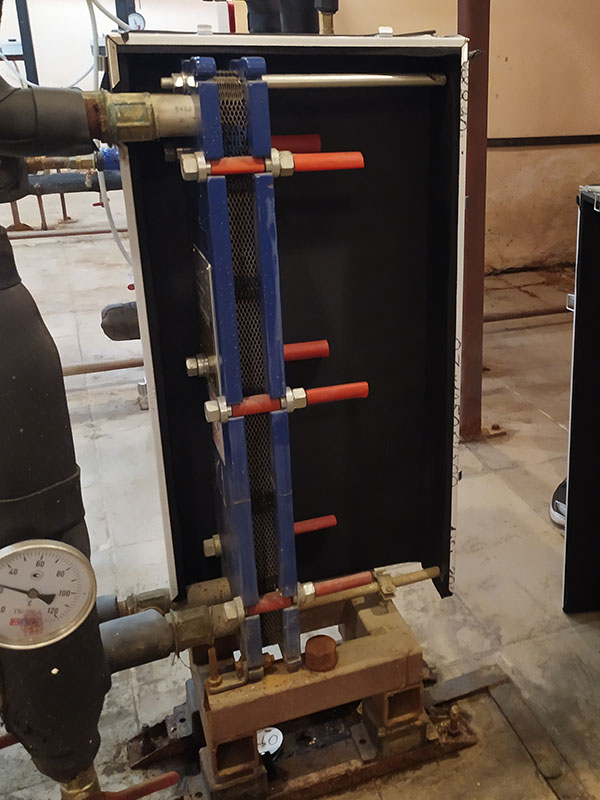

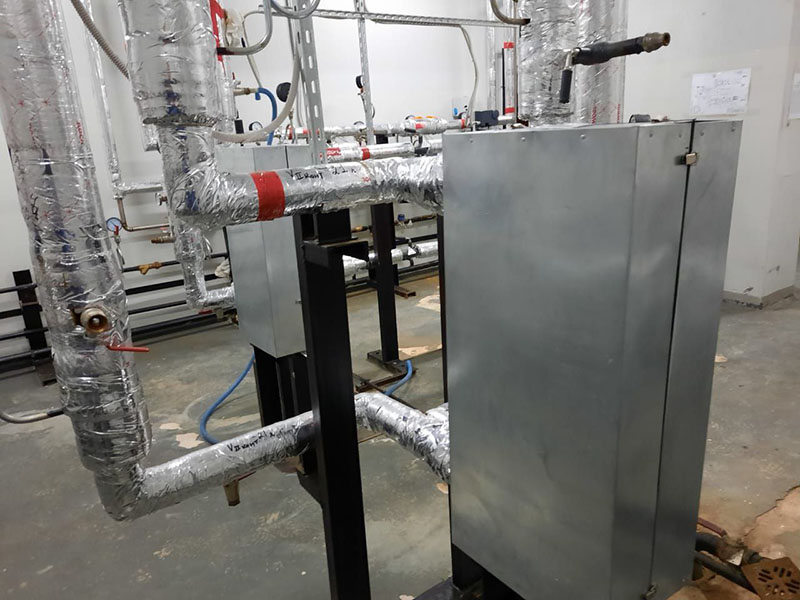

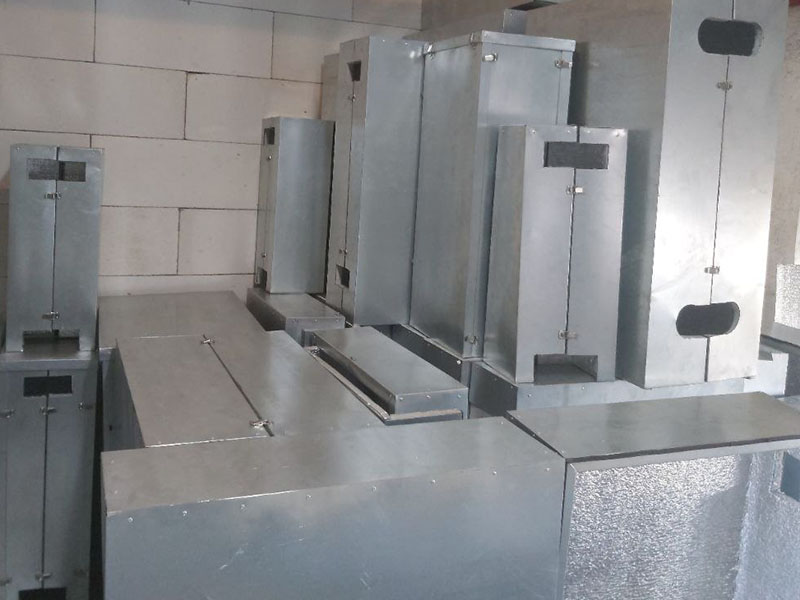

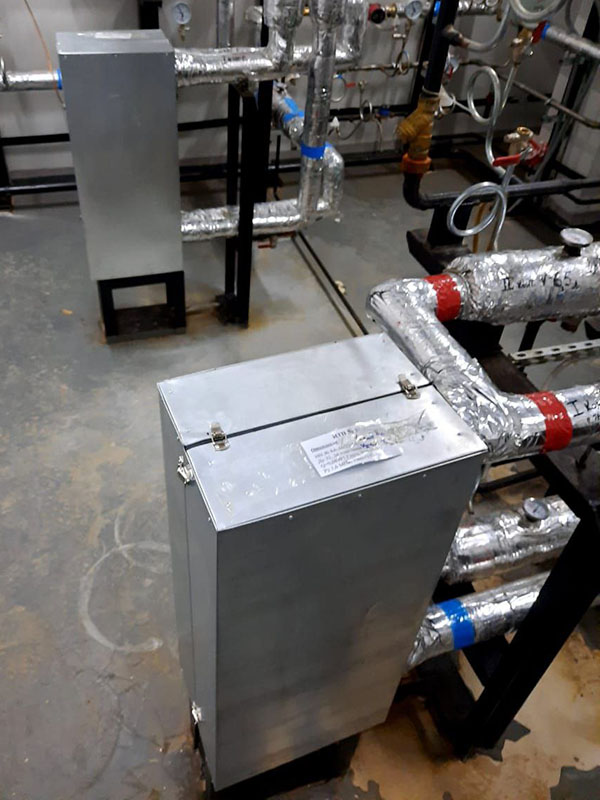

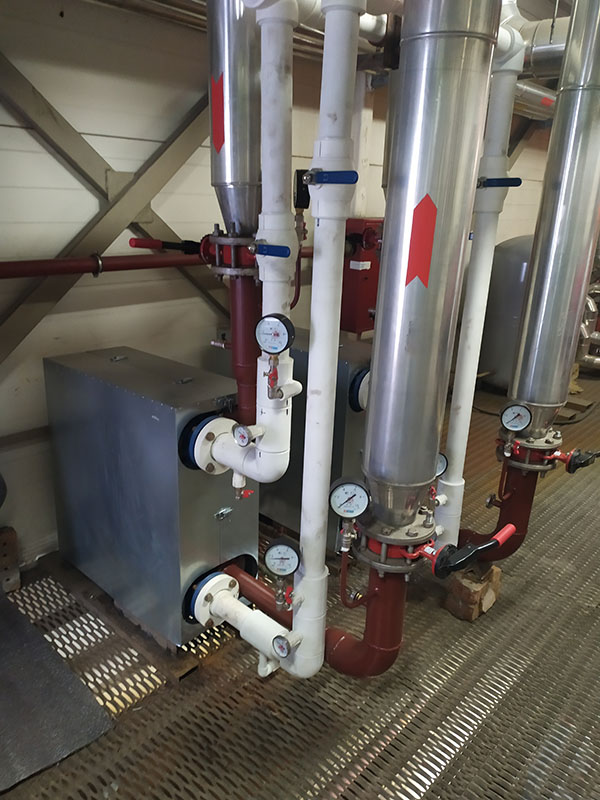

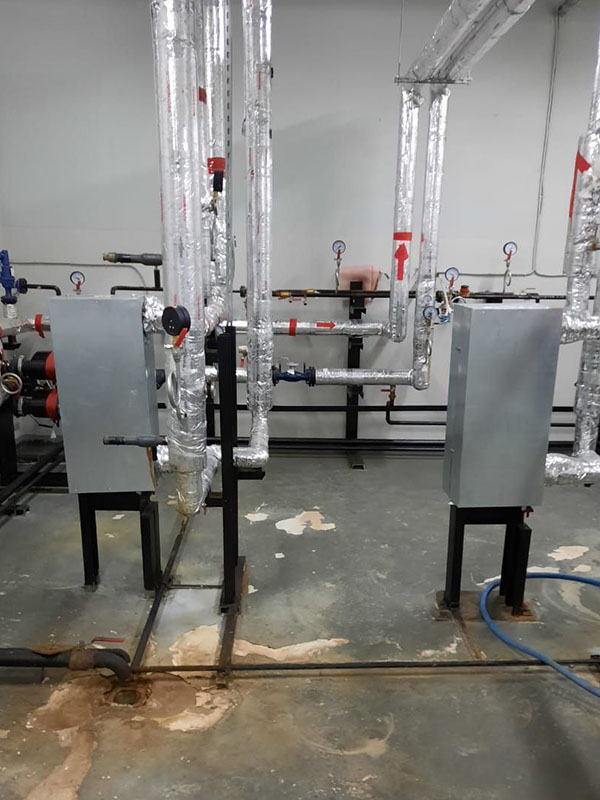

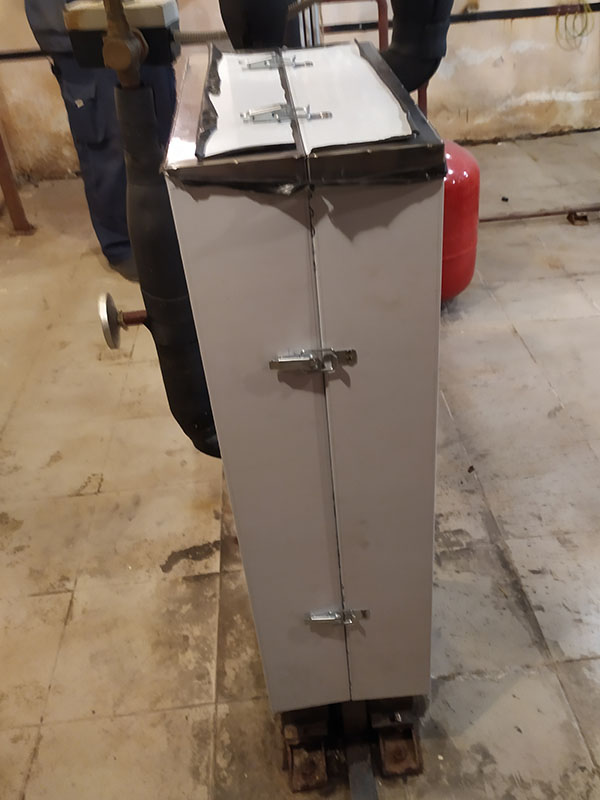

Примеры UTABOX
