Запорная арматура

Интэн - надежный поставщик качественной и долговечной запорной арматуры. Осуществляем поставку со склада в Санкт-Петербурге, доставляем оборудование на объект заказчика.

Существует множество видов запорной арматуры, основными из которых являются:

Запорная арматура - это один из важнейших компонентов любых трубопроводов и похожих инженерных систем. В значительной мере именно контроль за этим компонентом обеспечивает чистоту, регулярность и бесперебойность подачи в систему воды. Запорная арматура выполняет функцию перекрытия потока рабочей среды с особой герметичностью. Это одна из задач, связанных с прокладкой трубопровода, но одновременно это и один из наиболее серьезных элементов инженерной системы. Одна из основных функций трубопровода - это прием потока воды от насосов и выпуск его в систему. Именно это выполняет система запорной арматуры.

Запорная арматура используется на магистральных газопроводах и нефтепроводах, в виде зональных включений, соединяющих различные участки магистрали и обеспечивающих необходимые параметры ее работы.

Существует множество видов запорной арматуры, основными из которых являются:

Задвижки представляют собой элементы, которые перекрывают поток в трубопроводе перпендикулярно направлению движения.

Задвижки представляют из себя пластину, которая способна перегораживать трубу.

Поворотные запоры - это также задвижки, но имеющие форму диска и расположенные внутри трубы параллельно оси.

Подробнее...

Если возникают такие потребности, то поворотные запоры могут спокойно развернутся перпендикулярно оси трубы и перекрыть трубопровод. Такие механизмам характерен специфический недостаток, а именно под влиянием активных действий, задвижки могут смещаться.

Чтобы не допустить такое явление, применяйте запорные клапаны. Запорные клапаны особенны тем, что имеют специфическую резьбу, вследствие чего положение клапана будет сохраняться.

Задвижки и запорные клапаны просто управляют средой по принципу "открыто-закрыто". Обратные клапаны используются для ситуаций посложнее, в которых нужно обеспечить движение среды только в одну сторону. Обратный клапан пропускает среду только в одну сторону: если направление потока меняется, то клапан закрывается.

Предохранительные клапаны характеризуются тем, что под давлением открываются и выпускают часть среды.
Часто применяются в местах, где существует высокая вероятность аварийных ситуаций, вызванных высоким давлением в системе.

Фланцы - это соединительные части труб. Их легко заметить на трубопроводе, потому что находятся там в виде колец на месте соединений с отверстиями под болты. Они надежны и просты при монтаже, поэтому часто применяются. При помощи фланцев осуществляется стыковка трубопровода.

Задвижки

Задвижки для трубопроводов различаются по множеству параметров: тип присоединения, материал изготовления, конструктивное исполнение затвора, рабочее давление, диаметр и другие параметры.

Задвижки по типу присоединения:

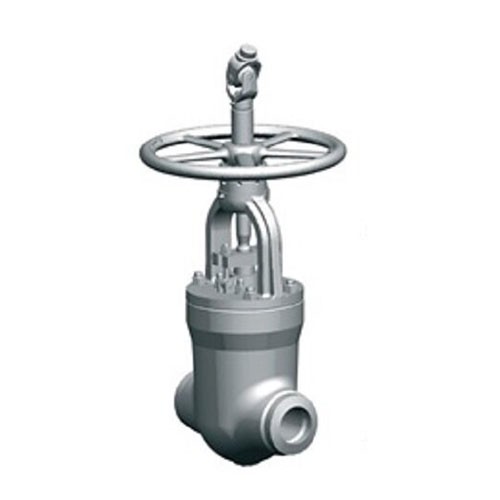

Приварные

Приварные - такие устройства имеют патрубки, равные по диаметру размеру трубы, к которой они будут приварены. Врезка осуществляется аргонодуговой сваркой.

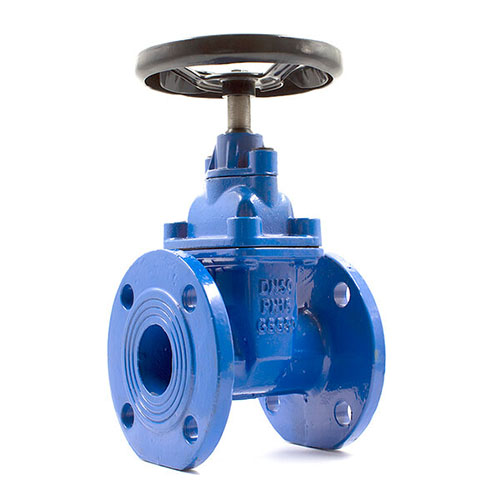

Фланцевые

Фланцевые - имеют фланцы на концах патрубков, монтируются на трубопроводах с помощью стяжки с ответными фланцами. Распространенный тип присоединения, обеспечивающий быстрый монтаж/демонтаж арматуры.

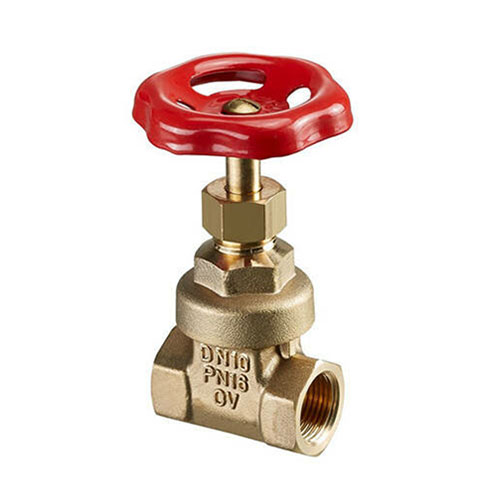

Муфтовые

Муфтовые - этот тип встречается на задвижках с условным проходом до DN50

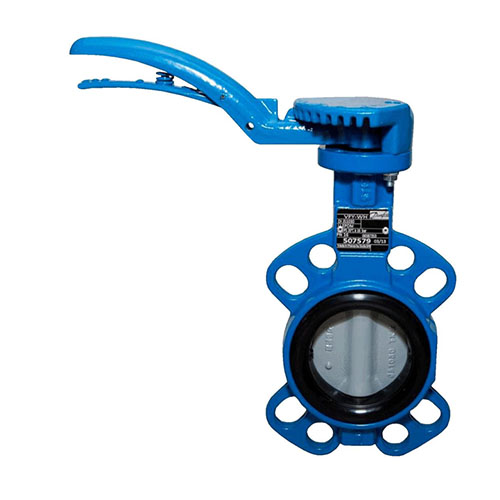

Затворы

Затвор – это вид запорной арматуры, служит для герметичного перекрытия рабочего потока. Запорным элементом любого затвора является круглый диск, который поворачивается вокруг своей оси, перпендикулярно к направлению потока. Диск соединен с механизмом поворота посредством специального вала. Механизм поворота регулирует угол установки диска относительно потока, сужая или расширяя проход. После установки требуемого угла механизм надежно фиксирует диск в заданном положении.

Краны

Самыми распространенными из данного вида запорной арматуры на сегодняшний день являются шаровые и пробковые краны. Такие краны монтируются на коммуникациях, которые транспортируют различные среды: воду, пар, а также газ. К основным характеристикам этих изделий можно отнести небольшие габариты и малые показатели сопротивления. Вес таких изделий в зависимости от размеров может быть от 0,8 до 8,6 кг.

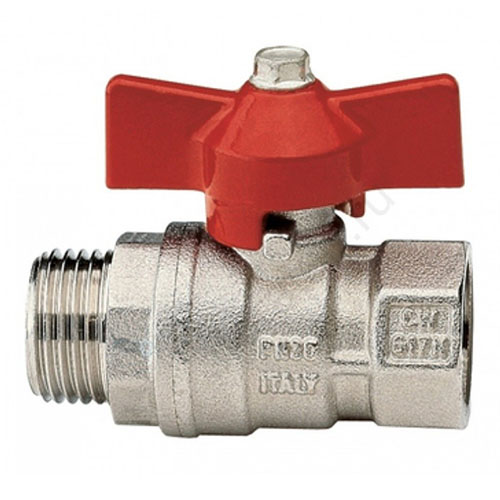

Шаровые краны

Шаровые краны обеспечивают простой способ включения или выключения потока газов или жидкостей через трубу с помощью надежного уплотнения. Рукоятка одного из этих клапанов перемещается на 90 градусов. Клапан в своей основной форме состоит из прочного металлического шарнирного корпуса, содержащего сферический шар с отверстием, просверленным в центре. Прорезь в верхней части шара соединяется со стержнем ручки, выходящей на внешнюю часть трубы.

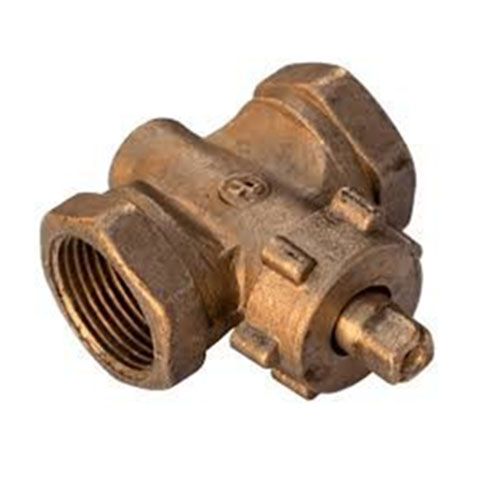

Краны пробковые

Краны пробковые (краны конусные) - вид трубопроводной арматуры, предназначенный для перекрытия потока рабочей среды. Запирающий рабочий элемент крана пробкового имеет форму усеченного конуса. При повороте затвора на 90 градусов происходит полное перекрывание потока рабочей среды через пробковый кран. Отверстие, как правило, не круглое, как в шаровых кранах, а трапециевидное. Седлом пробкового крана является внутренняя поверхность корпуса крана. Таким образом, уплотнительными поверхностями запорного элемента являются конические поверхности — наружная пробки и внутренняя корпуса. Пробковые краны применяются для жидких и газообразных сред с широким диапазоном рабочих параметров: давления до 1,6 МПа и температурой — от - 40°C до +100 °C. Краны используются на трубопроводах относительно небольших диаметров, поскольку усилие по управлению кранами больших диаметров существенно возрастает.

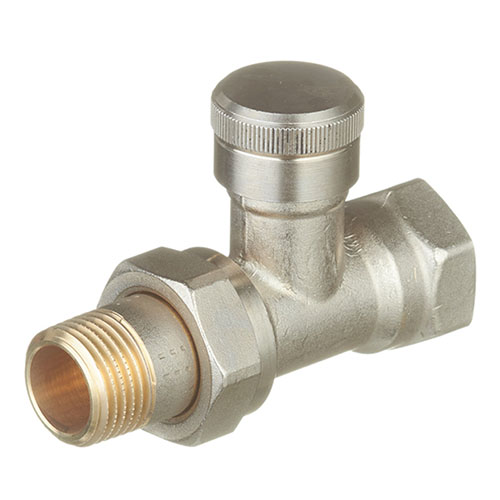

Запорные клапаны

Запорные клапаны используются для перекрытия потока горячей или холодной воды в водопроводной арматуре. Запорный клапан — это система клапанов, которая предназначена для остановки потока жидкости по трубе. Он управляется вручную или автоматически.

В настоящее время наиболее распространёнными считаются запорные клапаны, которые регулируются посредством маховика или же в некоторых случаях — электропривода, но встречаются модели, управление которых производится дистанционным способом.
