Тепловая автоматика

В зависимости от поставленных целей, различают два вида тепловой автоматики:

• для поддержания заданной температуры;
• с функцией регулирования.

В свою очередь, регулирование делится на несколько типов:

• контроль температуры в помещении;
• контроль влажности;
• управление отопительными приборами.

Важнейшими факторами тепловой автоматики являются:

• постоянство уровня температуры;
• направление потока тепла.

От качества регулирования зависит качество и эффективность работы всей системы.

В систему автоматики входят следующие устройства:

- датчики контроля температуры воздушных масс;
- контролеры и датчики температурных показаний теплового носителя;
- механизмы исполнительного значения (электрические клапаны, температурные регуляторы, устройство регулирующие давление), а также насосное оборудование.

Назначение тепловой автоматики.

Цель систем тепловой автоматизации зданий, максимальное снижение тепловых потерь. Основные функции таких систем:

- Контроль и управление температурой теплового носителя в зависимости от внешних (уличных) температурных показателей.

- Контроль температурного режима в обратных трубопроводах, при необходимости принудительно утилизируется энергия тепла.

-Следит за температурным режимом подачи ГВС в здание, при необходимости проводит регулирование при помощи смесительных клапанов быстрого реагирования, а также используя накопительные бойлеры.

-Эффективно управляет работой тепловых насосов с учетом инерционных показателей в зависимости температурных режимов на улице и в помещении. Задействует в автоматическом режиме основную и резервную систему снабжения теплом зданий, для предотвращения возникновения коррозийных следов и прилипания подшипников в насосах.

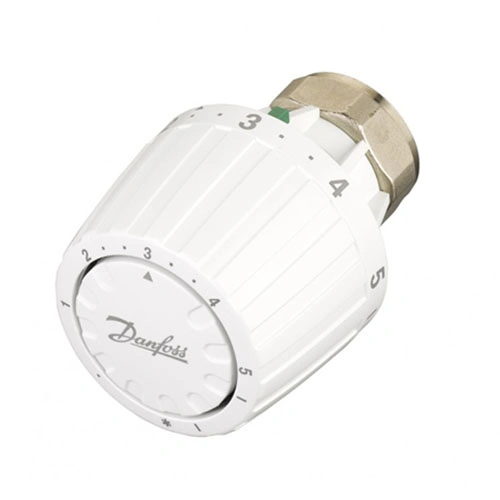

Термостатические элементы для клапанов c присоединительной резьбой М30(28) х 1,5

Термостатические элементы М30(28)х1,5 применяются с клапанами терморегуляторов с резьбовым присоединением и используются для регулирования и поддержания комфортной температуры в помещении.

Термоэлементы имеют жидкостное и газовое наполнение, и обладают функцией защиты системы отопления от замерзания и устройством для ограничения и фиксирования температурной настройки.

Термостатические элементы М30(28)х1,5 представлены в нескольких исполнениях:

• RTR/RTD 7095 c присоединением М30х1,5 для устаревших резьбовых клапанов производства Danfoss серии RTD, снятых с производства в 2010 году;
• RTRW-K 7084 с присоединением М30х1,5 для резьбовых клапанов других производителей, с встроенным датчиком температуры, для горизонтального монтажа в местах, где окружающий воздух беспрепятственно циркулирует вокруг термоэлемента;
• RTRW-K 7086 с присоединением М30х1,5 для резьбовых клапанов других производителей, с выносным датчиком температуры, для установки в местах, закрытых занавеской или требующих вертикального монтажа термоэлемента;
• RAE-H 5035 с присоединением М28х1,5 для резьбовых клапанов других производителей.

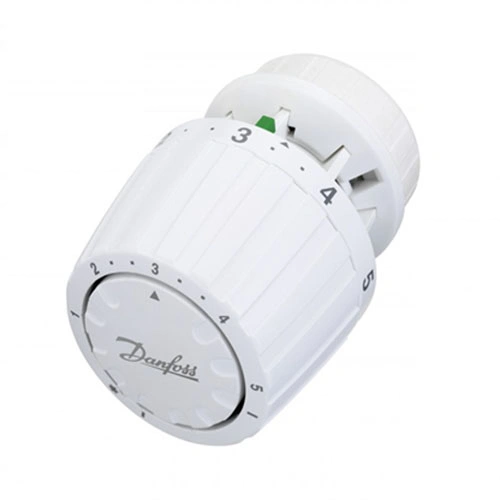

Термостатические элементы серии RTR

Термостатические элементы серии RTR применяются с клапанами терморегуляторов производства Danfoss и используются для регулирования и поддержания комфортной температуры в помещении.

Термоэлементы имеют запатентованное газовое наполнение и реагируют на изменение температуры всего за 8 минут, а клипсовое присоединение к клапану обеспечивает простой и быстрый монтаж. Также термоэлементы обладают функцией защиты системы отопления от замерзания и устройством для ограничения и фиксирования температурной настройки.

Термостатические элементы серии RTR представлены в нескольких исполнениях:

• RTR 7090 с встроенным датчиком температуры, для горизонтального монтажа в местах, где окружающий воздух беспрепятственно циркулирует вокруг термоэлемента;
• RTR 7092 с выносным датчиком температуры, для установки в местах, закрытых занавеской или требующих вертикального монтажа термоэлемента;
• RTR 7094 с защитным кожухом для защиты от постороннего вмешательства в местах общего пользования;
• RTR 7096 с защитным кожухом и выносным датчиком температуры;
• RTR 7091 с возможностью установки температуры на 0 °C, которая обеспечивает полное перекрытие клапана.

Термостатические элементы серии RA

Термостатические элементы серии RA применяются с клапанами терморегуляторов производства Danfoss и используются для регулирования и поддержания комфортной температуры в помещениях, где отопительные приборы недоступны для пользователя.

Термоэлементы имеют настроечную рукоятку, которую можно вынести на 2, 5 или 8 метров от отопительного прибора. Адаптер для клапана имеет клипсовое присоединение, которое обеспечивает простой и быстрый монтаж и может быть доукомплектован переходником для резьбовых клапанов М30х1,5 других производителей. Также термоэлементы обладают функцией защиты системы отопления от замерзания и устройством для ограничения и фиксирования температурной настройки.

Термостатические элементы серии RA представлены в нескольких исполнениях:

• RA 5062 с длиной сверхтонкой капиллярной трубки 2 м;
• RA 5065 с длиной сверхтонкой капиллярной трубки 5 м;
• RA 5068 с длиной сверхтонкой капиллярной трубки 8 м;
• RA 5068 с выносным датчиком и длиной сверхтонкой капиллярной трубки 2 м.

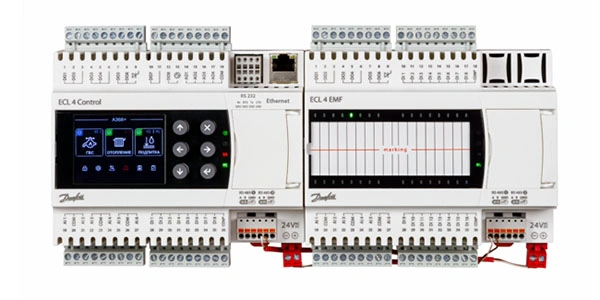

Конфигурируемые контроллеры серии ECL4 Control

ECL4 Control предназначены для регулирования параметров в системах централизованного теплоснабжения. Они обеспечивают погодозависимое регулирование системы отопления и поддержание требуемой температуры в системе горячего водоснабжения.

Настроить контроллер ECL4 Control можно при помощи компьютера через Ethernet или USB. В веб-приложение контроллера можно задать конфигурацию оборудования и набор функций, загрузить настройки с другого аналогичного контроллера, посмотреть графические схемы теплового пункта и подключений входов-выходов, а также выгрузить их в pdf.

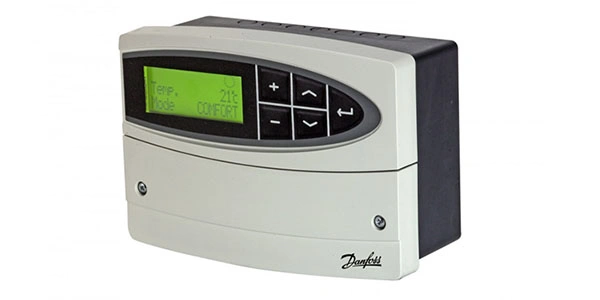

Электронный регулятор ECL Comfort 110

ECL Comfort 110 - это электронный одноконтурный регулятор, предназначенный для регулирования температуры подачи в системе теплоснабжения или регулирования постоянной температуры в системе ГВС.

Помимо регулирования температуры ECL 110 позволяет оптимизировать систему, ограничить температуру возвращаемого теплоносителя, а при помощи встроенного таймера значительно увеличить энергосбережение. Также имеются защитные функции, такие как защита от замерзания или защита от блокировки регулирующего клапана и насоса.

Электронный регулятор ECL Comfort 110

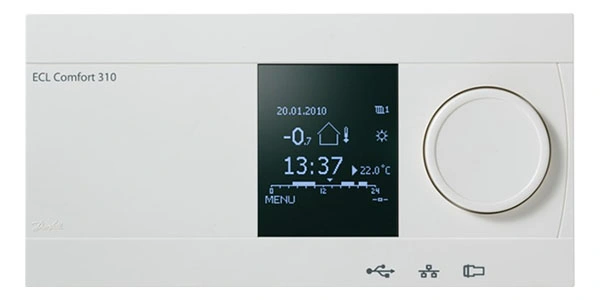

ECL Comfort 310 - это электронный регулятор, предназначенный для регулирования температуры в сложных многоконтурных схемах систем тепло- и холодоснабжения при помощи погодной компенсации, подразумевающая использование датчиков температур наружного воздуха, воздуха в помещении, поверхностных и погружных датчиков температуры теплоносителя.

ECL Comfort 310 имеет ряд особенностей:

• Оснащение портами Ethernet и Modbus;
• Возможность подключения теплосчетчиков через встроенный M-Bus;
• Простота настройки за счет использования ключей управления.

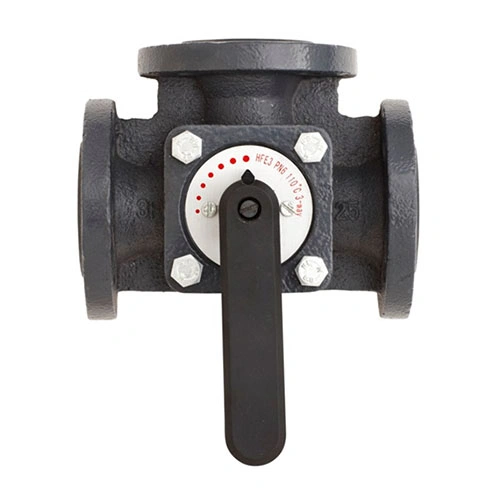

Клапан регулирующий HFE 3 фланцевый

HFE 3 - это регулирующий поворотный фланцевый клапан, предназначенный для использования с электроприводами AMB в системах тепло- и холодоснабжения, где допускается небольшая протечка теплоносителя в закрытом состоянии и нет необходимости в точном регулировании. Используется для смешения или разделения потоков.

Характеристика регулирования клапана - S-образная, а цифра "3" в маркировке HFE 3 указывает на то, что он трехходовой.

Клапан HFE 3 обладает самым низким процентом протечки теплоносителя в своем классе, а также имеет удобный индикатор положения.

Материал корпуса HFE 3 - серый чугун. Теплоноситель, применяемый с клапаном — вода или водогликолевые смеси до 50 % с температурой до 110 °С и условным давлением PN 6 бар.

Регулирующие клапаны HFE 3 представлены в нескольких исполнениях:

• С диаметрами от 20 до 150 мм и пропускной способностью от 12 до 400 м3/ч.

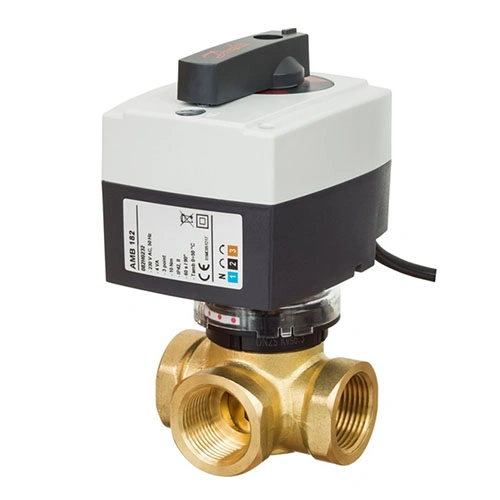

Клапан регулирующий HRB 3 с внутренней резьбой

HRB 3 - это регулирующий поворотный резьбовой клапан, предназначенный для использования с электроприводами AMB в системах тепло- и холодоснабжения, где допускается небольшая протечка теплоносителя в закрытом состоянии и нет необходимости в точном регулировании. Используется для смешения или разделения потоков.

Характеристика регулирования клапана - S-образная, а цифра "3" в маркировке HRB 3 указывает на то, что он трехходовой.

Клапан HRB 3 обладает самым низким процентом протечки теплоносителя в своем классе, а также имеет удобный индикатор положения, который видно даже при установленном электроприводе.

Материал корпуса HRB 3 - латунная отливка. Теплоноситель, применяемый с клапаном - вода или водогликолевые смеси до 50 % с температурой до 110 °C и условным давлением PN 10 бар.

Регулирующие клапаны HRB 3 представлены в нескольких исполнениях:

• С диаметрами от 15 до 50 мм и пропускной способностью от 0,4 до 40 м3/ч

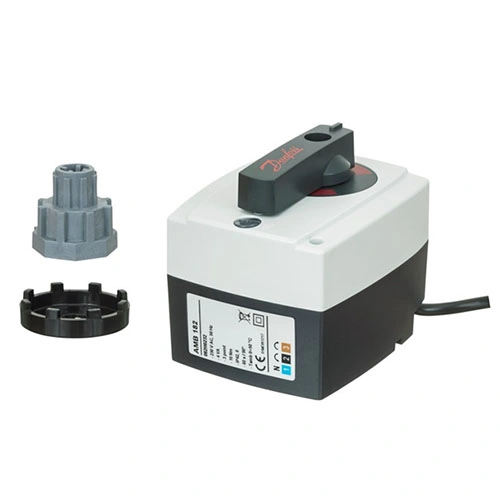

Электроприводы серии AMВ для поворотных регулирующих клапанов

AMB - это электроприводы, предназначенные для использования с регулирующими поворотными клапанами в системах тепло- и холодоснабжения.
Приводы имеют питающее напряжение 24 В и являются аналоговыми.

Приводы AMB имеют большое количество функций и особенностей:

• Время поворота на 90° 60 с;
• Указатель положения и светодиодная индикация;
• Возможность ручного управления клапаном;
• Не требует технического обслуживания. Надежный и бесшумный.

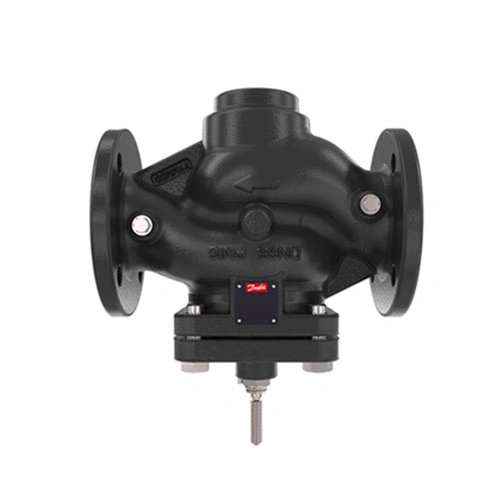

Клапан Virtus VFG 22

Для критически важных систем централизованного теплоснабжения и охлаждения специалисты компании Danfoss разработали новые регуляторы перепада давления и расхода для тяжелых режимов работы. Эта новая серия изделий получила название Virtus. Они предназначены для использования в источниках теплоснабжения, транспортировочных и распределительных сетях и на подстанциях потребителей. Оптимальная гидравлическая увязка и высокоточное регулирование температуры являются ключевым фактором, от которого зависит эффективность сетей отопления и охлаждения. Использование этих изделий позволяет сэкономить средства и снизить энергозатраты, а также повысить уровень комфорта для конечных пользователей.

Принцип работы

Балансировку и оптимизацию работы централизованных теплосетей теперь можно выполнять гораздо эффективнее. Использование регуляторов давления и расхода Virtus нового поколения c интеллектуальными функциями повышает долговечность, улучшает функциональность и эксплуатационные характеристики теплосетей. Уникальные интеллектуальные функции оптимизации iNET и iSET позволяют еще больше увеличить энергоэффективность систем.

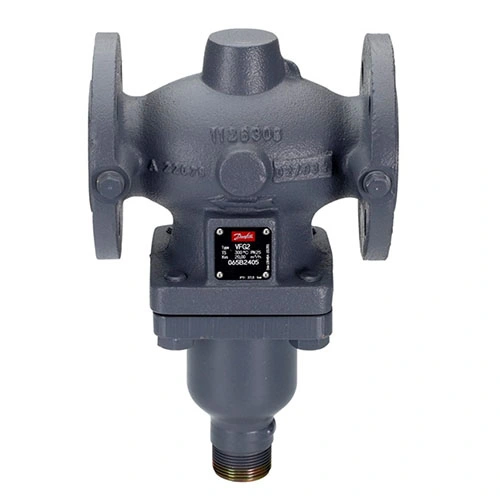

Клапан универсальный VFG 2 фланцевый

VFG 2 - это универсальный регулирующий фланцевый клапан, предназначенный для использования как с регуляторами давления и температуры, так и с электроприводами, и применяется в системах тепло- и холодоснабжения.

VFG 2 является нормально открытым и проходным клапаном. Основные его преимущества - он разгружен по давлению и имеет металлическое уплотнение затвора.

Теплоноситель, применяемый с клапаном VFG 2 - вода или водогликолевые смеси до 30 % с температурой до 200 °С.

Универсальные клапаны VFG 2 представлены в нескольких исполнениях:

• С диаметрами от 15 до 250 мм и пропускной способностью от 4 до 400 м3/ч;
• С условным давлением PN 16 и материалом корпуса из серого чугуна;
• С условным давлением PN 25 бар и материалом корпуса из высокопрочного чугуна;
• С условным давлением PN 40 бар и материалом корпуса из стали.

Клапан универсальный VFG33 фланцевый

VFG 33 - это универсальный регулирующий фланцевый клапан, предназначенный для использования как с регуляторами давления и температуры, так и с электроприводами,  применяется в системах тепло- и холодоснабжения.

Клапан регулирующий VFG 33 является седельным, проходным, нормально открытым, разгружен по давлению, возвратно-поступательного типа и предназначен для регулирования потока среды, проходящего через него. Закрывается клапан под воздействием привода или термостатического элемента, а открывается с помощью пружины.
Теплоноситель, применяемый с клапаном VFG 33 - вода или водогликолевые смеси до 30 % с температурой до 200 °С.

Одним из лидеров поставки тепловой автоматики произведеннои на територрии  ЕАЭС  является белоруская компания Теплосила

ОСНОВАНИЕ КОМПАНИИ ТЕПЛОСИЛА ПРОИЗОШЛО  28 ИЮЛЯ 1993 ГОДА. Основной вид деятельности был - проектирование, монтаж и обслуживание индивидуальных тепловых пунктов.

С 2003 года в компании запущен цикл производства тепловой автоматики.

За многолетнюю историю своего развития, ГК «Теплосила» сумела сформировать и развить, одну из лучших команд специалистов в сфере производства теплотехнического оборудования. В настоящее время, в группе компаний работает более 150 высококвалифицированных специалистов. Фундаментом создания эффективной команды единомышленников, послужили прозрачные и понятные всем работникам корпоративные ценности. Высокий уровень корпоративной культуры и регулярные мероприятия, направленные на командное строительство и скрепление параллельных связей внутри компании, позволяют говорить о состоявшемся и дружном коллективе, прилагающем усилия на достижения единых целей и задач.

Регулирующие клапаны двухходовые TRV

Клапаны применяются в качестве исполнительных устройств в системах отопления, горячего водоснабжения, а также технологических процессах, в которых необходимо дистанционное управление расходом жидкостей.
Управление клапаном осуществляется электрическим исполнительным механизмом (электропривод). Усилие, развиваемое электроприводом, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.

Общая контрукция двухходового регулирующего клапана состоит из трех главных элементов:

1. корпус клапана
2. плунжер клапана
3. привод

Электроприводы TSL

Назначение и область применения:

Электропривод управляется модулем управления (контроллером), который формирует трехпозиционный управляющий сигнал и служит для управления двух и трехходовыми регулирующими клапанами с поступательным перемещением штока.

Регулирующие клапаны с электроприводами устанавливают в системах отопления, вентиляции и горячего водоснабжения зданий, а также в системах автоматизации технологических процессов.

Электропривод TSL универсальный (имеет 4 скорости перемещения штока) и может использоваться в системах отопления и ГВС благодаря возможности настройки скорости перемещения штока на объекте.

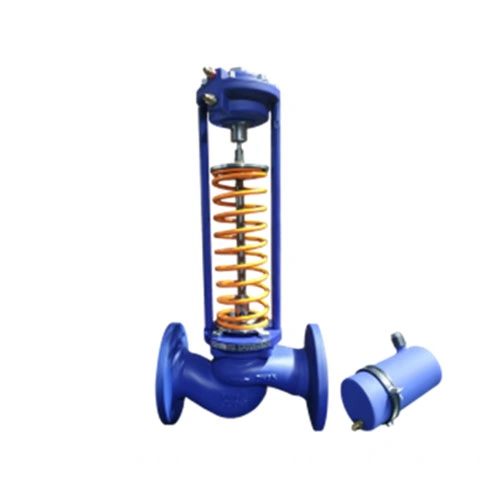

Высокотемпературные регуляторы давления «после себя» RDT-T

Назначение и область применения:

Высокотемпературные регуляторы давления «после себя» RDT-T предназначены для автоматического поддержания заданного давления рабочей среды после регулятора (перед объектом регулирования) путем изменения расхода.
Не работают при отсутствии расхода и в тупиковых схемах.

Рабочая среда – перегретая вода и пар с температурой до +220 °С.

Для высокотемпературных регуляторов давления «после себя» RDT-T предусмотрена установка охладителя импульса. Охладитель импульса устанавливается между трубопроводом и мембранной камерой, к которой подключается импульсная трубка. Перед запуском в эксплуатацию охладитель регулятора со стороны мембранной камеры заполняется водой.

Установка охладителя импульса необходима для того, чтобы предотвратить воздействие теплоносителя с высокой температурой на мембрану (максимальная температура, на которую рассчитана мембрана, составляет +150 °С).
