Промывка пластинчатых теплообменников

При загрязнении рабочих поверхностей теплообменника ухудшаются условия течения теплоносителя и теплопередача, что приводит к снижению мощности теплообменника.

Первое выражается в увеличении потерь давления в теплообменнике, во втором случае снижается температура нагреваемого контура на выходе из теплообменника. В результате увеличиваются тепловые потери.

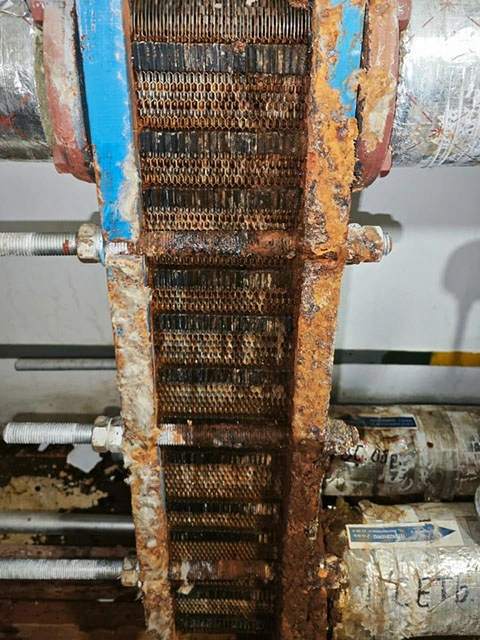

В большинстве случаев приходится иметь дело с накипью и отложениями окислов железа (или других соединений железа), а также с их совместным действием.

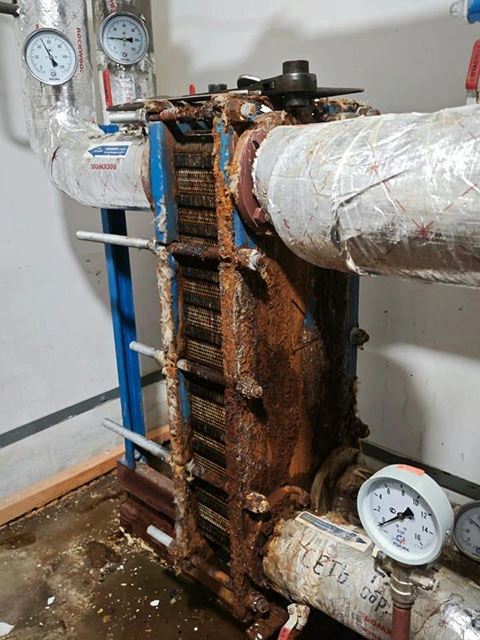

Степень загрязнения (засорения) пластинчатых теплообменников лучше всего можно оценить, контролируя параметры работы теплового узла (температуры и давления). Если сопротивление теплообменника возрастает значительно по сравнению с проектным или падает его мощность (например: из теплообменника выходит горячая вода температурой ниже, чем задано регулирующим центром) при нормальной работе других частей узла, то очевидно, что теплообменник засорился и настало время готовиться к его промывке.

В случае, если загрязнены рабочие поверхности теплообменников, есть два варианта решения данной проблемы: безразборная химическая очистка и разборная химическая очистка.

Чтобы избежать ненужных проблем в работоспособности теплообменного оборудования, целесообразно запланировать промывку теплообменника с помощью химикатов специально обученным персоналом. При необходимости чистки пластинчатого теплообменника следует прежде всего выбрать необходимый способ промывки.

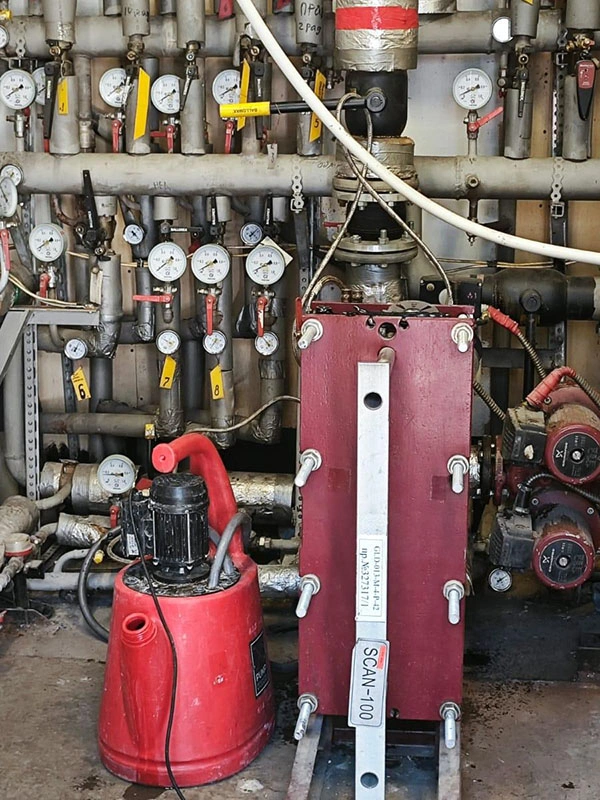

Безразборная химическая очистка теплообменников

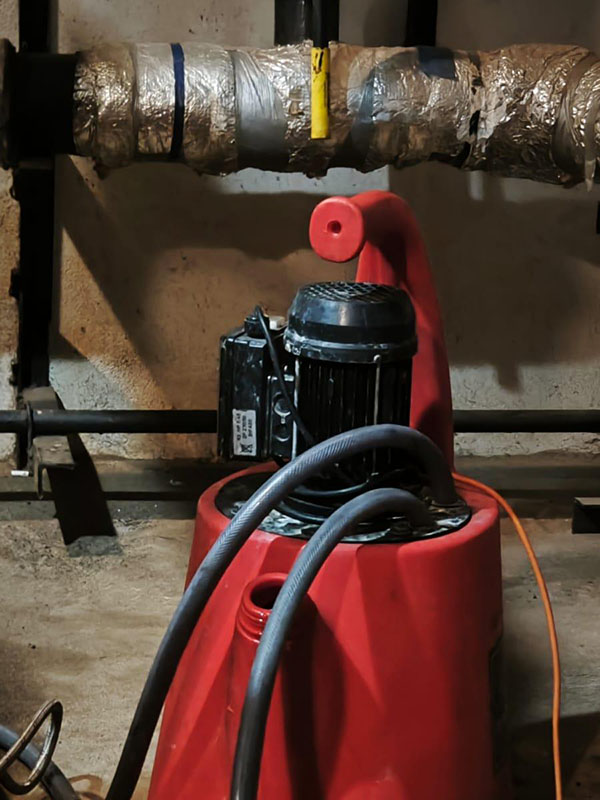

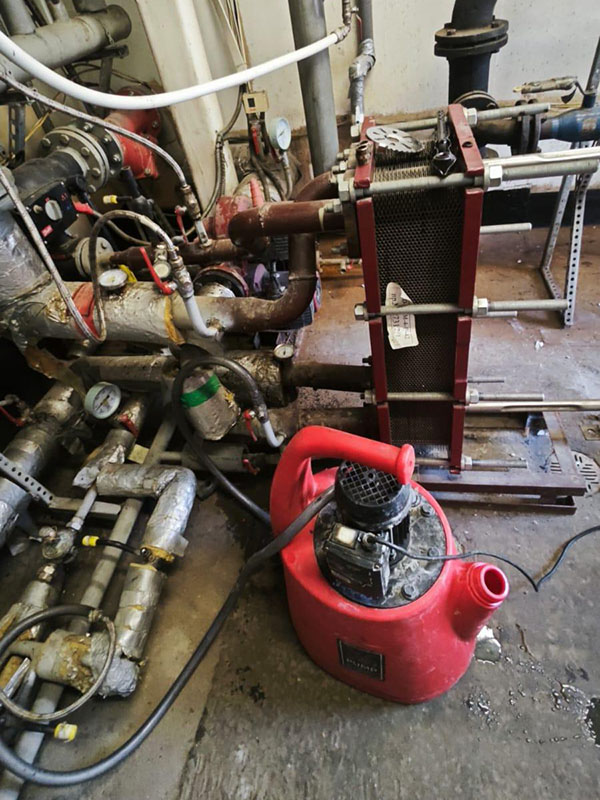

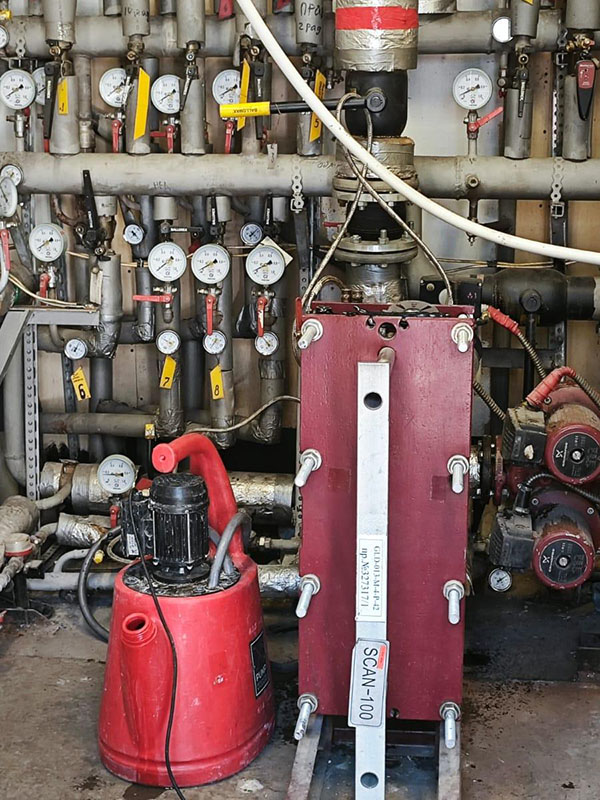

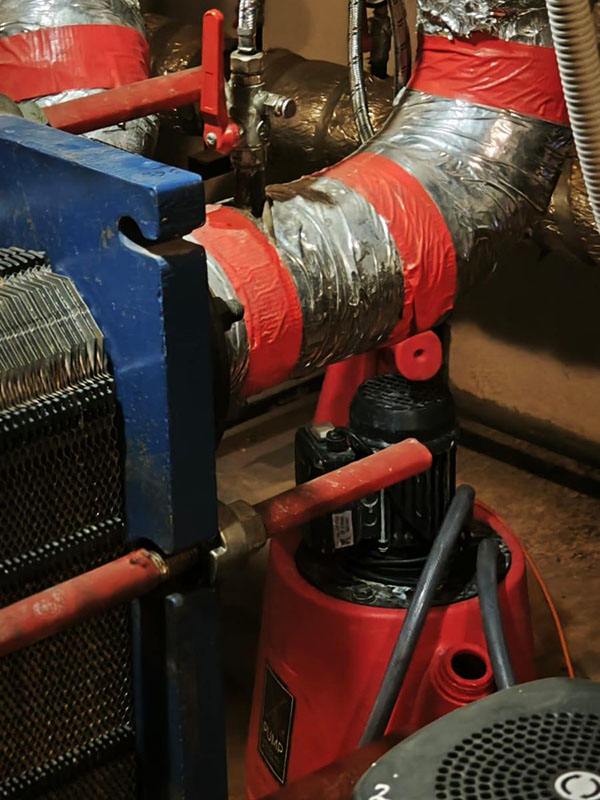

Для возможности очистки тепловой узел снабжен запорной арматурой (для отсоединения теплообменника от всей системы) и штуцерами для подсоединения шлангов промывочного оборудования. Процедура продолжается около 4-х часов, причем это не мешает работе других контуров теплового узла. Для удаления отложений, возникших на рабочих поверхностях пластинчатых теплообменников, используют технологию химической промывки (английское сокращение CIP – cleaning in place или "чистка на месте"), которая позволяет быстро очистить теплообменник.

Этот способ не приводит к повреждению теплообменников, подходит для использования как для паянных, так и разборных теплообменников. В отличие от технологии промывки противодавлением, CIP – технология основана на очень низкой (только 8-10 см/сек.) скорости течения промывочного раствора, чтобы обеспечить удаление отложений в следствие химической реакции.

Для проведения химической очистки следует выбрать подходящий химикат для промывки и определить длительность процедуры. При выборе химиката надо оценить следующие обстоятельства:

- характер загрязнений;

- материалы конструкции и строение оборудования;

- опасность для окружающей среды.

Мы подробно описали весь процесс безразборной промывки теплообменника, вы можете ознакомиться с деталями такой процедуры здесь.

Разборная химическая очистка пластинчатых теплообменников

Пластинчатые теплообменники с уплотнениями можно разбирать для очистки. Это всегда связано с риском повредить уплотнения (которые после этого подлежат замене). Также должны быть обеспечены правильный порядок составления пакета пластин и точность при последующей сборке теплообменного оборудования. По этим причинам такие работы крайне желательно передавать специализированным компаниям, имеющим специальные компетенции и опыт, как, например, компания ИНТЭН - единственная, дающая годовую гарантию на данный вид работ.

Для проведения данных работ следует выбрать подходящий химикат для промывки. При выборе химиката надо оценить следующие обстоятельства:

- характер загрязнений;

- материалы конструкции и строение оборудования;

- опасность для окружающей среды.

Так же необходимо понимать порядок составления пакета пластин, шаг установки пластин, расположение каналов, вид уплотнений и метод крепления уплотнений к пластинам. У каждого производителя пластинчатых теплообменников своя собственная методика сборки теплообменника. У каких-то производителей они сходны, а у каких-то уникальны. Таким образом разборка теплообменника и его сборка возможна только при полном соблюдении требований и рекомендаций заводов производителей квалифицированными сервисными компаниями.
