Характеристики теплообменника ЭТРА ЭТ-004c
ЭТ-004c (1,0 МПа)

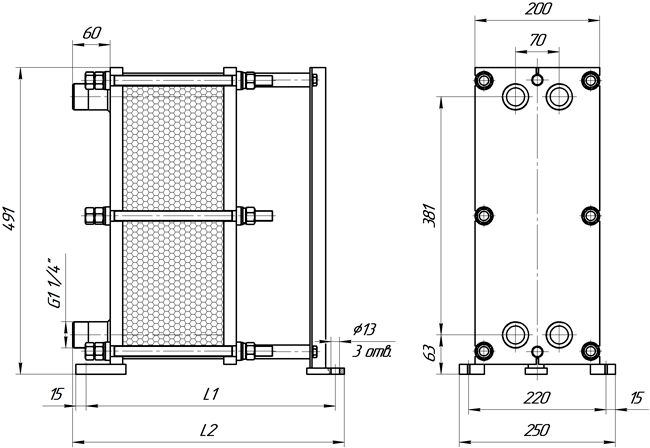

| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду32 | 250 | 285 | 5-20 | 35-38 | 0,12-0,72 | М16, 4шт. |
| 2 | 400 | 435 | 21-50 | 41-47 | 0,78-1,92 | ||
| 3 | 550 | 585 | 51-80 | 49-56 | 1,96-3,1 | ||
| 4 | 700 | 735 | 81-110 | 58-64 | 3,2-4,3 | ||
| 5 | 850 | 885 | 111-140 | 67-73 | 4,4-5,5 |
ЭТ-004c (1,6 МПа)
| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду32 | 250 | 285 | 5-20 | 35-39 | 0,12-0,72 | М16, 4шт. |
| 2 | 400 | 435 | 21-50 | 42-49 | 0,78-1,92 | ||
| 3 | 550 | 585 | 51-80 | 52-60 | 1,96-3,1 | ||
| 4 | 700 | 735 | 81-110 | 62-70 | 3,2-4,3 | ||
| 5 | 850 | 885 | 111-140 | 72-80 | 4,4-5,5 |
Важно отметить, что для точного подбора модели теплообменника и обеспечения ее соответствия вашим требованиям необходимо учитывать технические характеристики и условия эксплуатации.
Характеристики теплообменника
Основные параметры
Материал пластины
SMO 254, AISI 304, AISI 316, Titan
Материал уплотнения
Nitril, EPDM, Viton
Рабочая температура, °C
-30...200
Макс. рабочее давление, бар
16
Макс. кол-во пластин, шт.
140
Срок эксплуатации
не менее 10 лет
