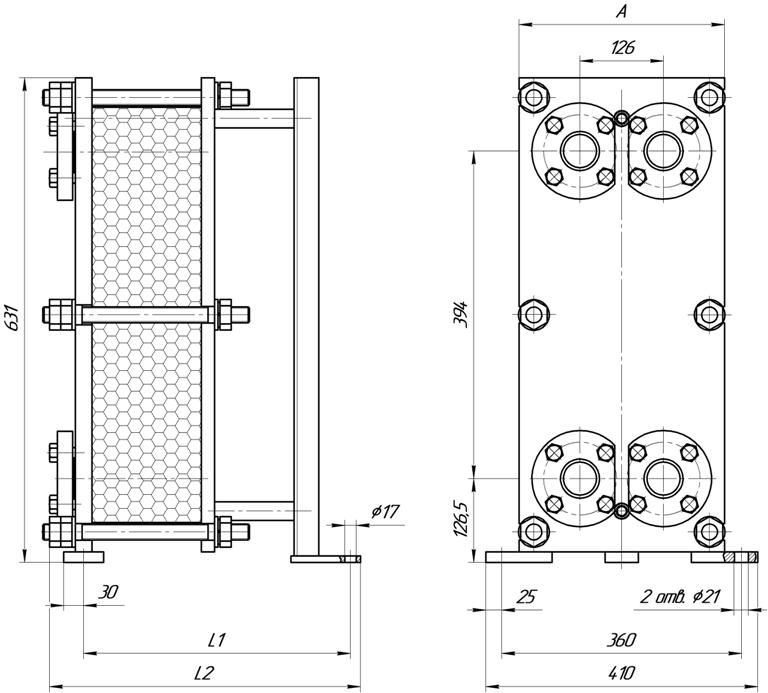

Характеристики теплообменника ЭТРА ЭТ-007c
ЭТ-007с(1,0МПа)
| Номер рамы | Присоединение | А, мм | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду50 | 290 | 348 | 406 | 5-20 | 75-85 | 0,21-1,96 | М16, 6шт. |
| 2 | 593 | 651 | 21-55 | 90-110 | 2,0-5,1 | |||
| 3 | 843 | 906 | 56-90 | 120-145 | 5,2-9,3 | |||
| 4 | 1093 | 1151 | 91-150 | 150-175 | 9,4-13,2 | |||
| 5 | 1593 | 1651 | 151-200 | 185-215 | 13,2-17,4 |
ЭТ-007с (1,6 МПа)
| Номер рамы | Присоединение | А, мм | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду50 | 310 | 348 | 425 | 5-20 | 105-115 | 0,21-1,96 | М24, 6шт. |
| 2 | 593 | 670 | 21-55 | 125-145 | 2,0-5,1 | |||
| 3 | 843 | 925 | 56-90 | 155-180 | 5,2-9,3 | |||
| 4 | 1093 | 1170 | 91-150 | 190-215 | 9,4-13,2 | |||
| 5 | 1593 | 1670 | 151-200 | 230-260 | 13,2-17,4 |
Важно отметить, что для точного подбора модели теплообменника и обеспечения ее соответствия вашим требованиям необходимо учитывать технические характеристики и условия эксплуатации.
Характеристики теплообменника
Основные параметры
Материал пластины
SMO 254, AISI 304, AISI 316, Titan
Материал уплотнения
Nitril, EPDM, Viton
Рабочая температура, °C
-30...200
Макс. рабочее давление, бар
16
Макс. кол-во пластин, шт.
200
Срок эксплуатации
не менее 10 лет
