Характеристики теплообменника ЭТРА ЭТ-008
ЭТ-008 (1.0 МПа)

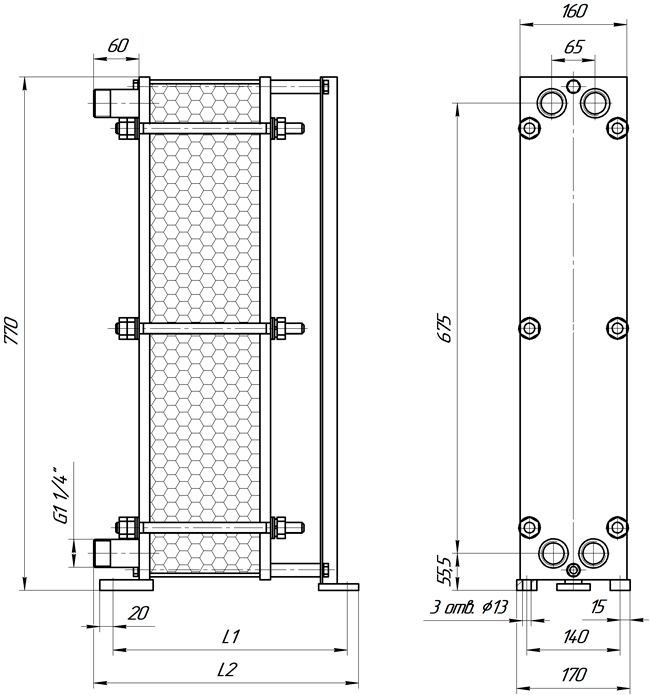

| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду32 | 245 | 281 | 5-20 | 40-42 | 0,24-1,4 | М16, 6шт. |
| 2 | 395 | 431 | 21-50 | 45-55 | 1,5-3,8 | ||
| 3 | 545 | 581 | 51-80 | 60-65 | 3,9-6,2 | ||
| 4 | 695 | 731 | 81-110 | 70-80 | 6,3-8,6 | ||
| 5 | 845 | 881 | 111-140 | 80-90 | 8,7-11,0 |
ЭТ-008 (1,6 МПа)
| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду32 | 245 | 285 | 5-20 | 45-50 | 0,24-1,4 | М16, 6шт. |
| 2 | 395 | 435 | 21-50 | 55-65 | 1,5-3,8 | ||
| 3 | 545 | 585 | 51-80 | 65-75 | 3,9-6,2 | ||
| 4 | 695 | 735 | 81-110 | 75-85 | 6,3-8,6 | ||
| 5 | 845 | 885 | 111-140 | 90-100 | 8,7-11,0 |
Важно отметить, что для точного подбора модели теплообменника и обеспечения ее соответствия вашим требованиям необходимо учитывать технические характеристики и условия эксплуатации.
Характеристики теплообменника
Основные параметры
Материал пластины
SMO 254, AISI 304, AISI 316, Titan
Материал уплотнения
Nitril, EPDM, Viton
Рабочая температура, °C
-30...200
Макс. рабочее давление, бар
16
Макс. кол-во пластин, шт.
140
Срок эксплуатации
не менее 10 лет
