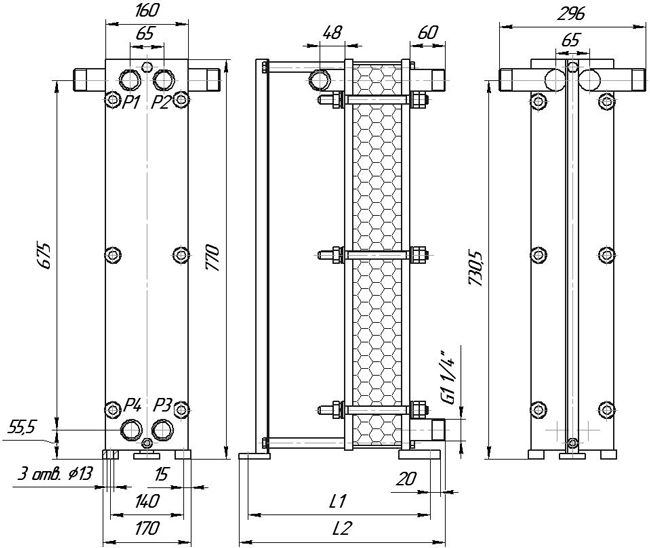

Характеристики теплообменника ЭТРА ЭТ-008c
ЭТ-008с (1,0 МПа)
| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду32 | 250 | 285 | 5-20 | 52-58 | 0,24-1,4 | М16, 8шт. |
| 2 | 400 | 435 | 21-50 | 61-71 | 1,5-3,8 | ||
| 3 | 550 | 585 | 51-80 | 73-83 | 3,9-6,2 | ||
| 4 | 700 | 735 | 81-110 | 86-96 | 6,3-8,6 | ||
| 5 | 850 | 885 | 111-140 | 99-109 | 8,7-11,0 |
ЭТ-008с (1,6 МПа)
| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду32 | 250 | 285 | 5-20 | 53-59 | 0,24-1,4 | М16, 8шт. |
| 2 | 400 | 435 | 21-50 | 62-75 | 1,5-3,8 | ||
| 3 | 550 | 585 | 51-80 | 77-90 | 3,9-6,2 | ||
| 4 | 700 | 735 | 81-110 | 93-105 | 6,3-8,6 | ||
| 5 | 850 | 885 | 111-140 | 108-120 | 8,7-11,0 |
Важно отметить, что для точного подбора модели теплообменника и обеспечения ее соответствия вашим требованиям необходимо учитывать технические характеристики и условия эксплуатации.
Характеристики теплообменника
Основные параметры
Материал пластины
SMO 254, AISI 304, AISI 316, Titan
Материал уплотнения
Nitril, EPDM, Viton
Рабочая температура, °C
-30...200
Макс. рабочее давление, бар
16
Макс. кол-во пластин, шт.
140
Срок эксплуатации
не менее 10 лет
