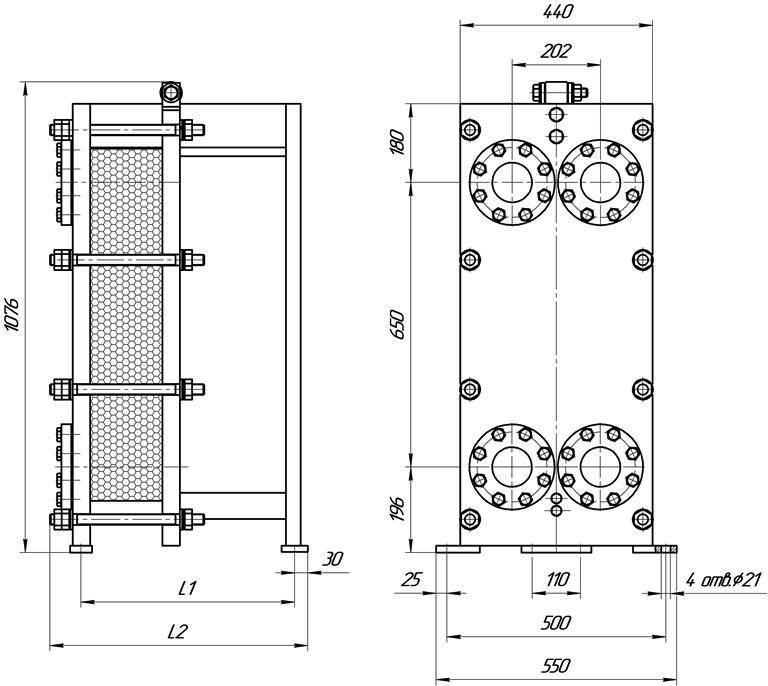

Характеристики теплообменника ЭТРА ЭТ-019
ЭТ-019 (1,0 МПа)
| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду80 | 523 | 593 | 5-60 | 245-310 | 0,57-11,0 | М24, 6шт. |
| 2 | 1023 | 1093 | 61-150 | 380-440 | 18,8-28,1 | ||
| 3 | 1523 | 1593 | 151-230 | 460-560 | 28,3-43,3 | ||
| 4 | 2023 | 2093 | 231-330 | 575-700 | 43,5-62,3 | ||
| 5 | 2523 | 2593 | 331-420 | 715-825 | 62,5-79,5 | ||
| 6 | 3023 | 3093 | 421-510 | 840-950 | 79,6-96,5 |
ЭТ-019 (1,6 МПа)
| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду80 | 523 | 593 | 5-60 | 300-365 | 0,57-11,0 | М24, 8шт. |
| 2 | 1023 | 1093 | 61-150 | 440-500 | 18,8-28,1 | ||
| 3 | 1523 | 1593 | 151-230 | 520-620 | 28,3-43,3 | ||
| 4 | 2023 | 2093 | 231-330 | 640-765 | 43,5-62,3 | ||
| 5 | 2523 | 2593 | 331-420 | 785-895 | 62,5-79,5 | ||
| 6 | 3023 | 3093 | 421-510 | 915-1025 | 79,6-96,5 |
Важно отметить, что для точного подбора модели теплообменника и обеспечения ее соответствия вашим требованиям необходимо учитывать технические характеристики и условия эксплуатации.
Характеристики теплообменника
Основные параметры
Материал пластины
SMO 254, AISI 304, AISI 316, Titan
Материал уплотнения
Nitril, EPDM, Viton
Рабочая температура, °C
-30...200
Макс. рабочее давление, бар
16
Макс. кол-во пластин, шт.
510
Срок эксплуатации
не менее 10 лет
