Теплообменник ЭТРА ЭТ-019с
ЭТ-019с (1,0 МПа)

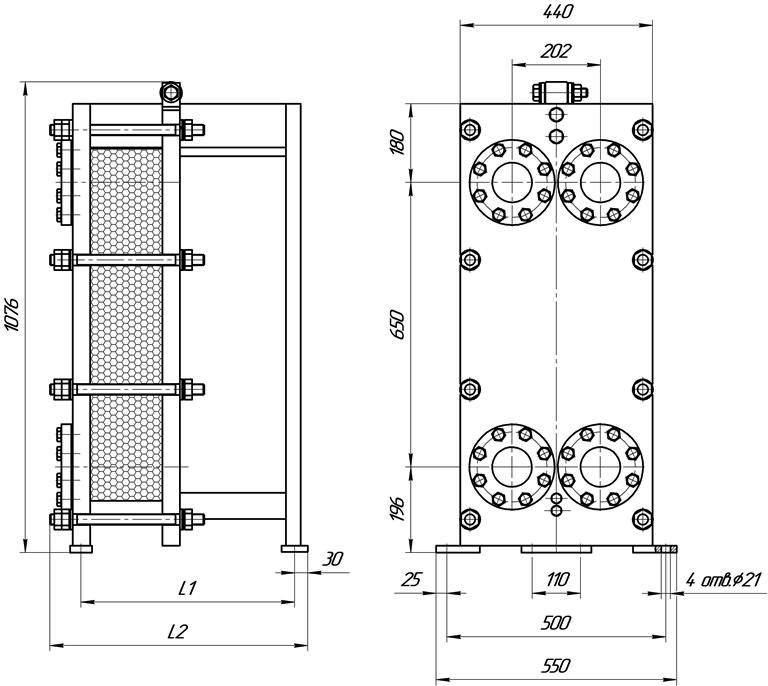

| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду65 | 350 | 425 | 5-30 | 202-220 | 0,85-5,0 | М24, 8шт. |
| 2 | 595 | 670 | 31-75 | 230-280 | 5,1-12,4 | ||
| 3 | 845 | 920 | 76-135 | 290-350 | 12,5-22,6 | ||
| 4 | 1095 | 1170 | 136-190 | 360-420 | 22,7-32,0 | ||
| 5 | 1595 | 1670 | 191-250 | 440-500 | 32,1-42,2 |
ЭТ-019с (1,6 МПа)
| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду65 | 350 | 430 | 5-30 | 210-230 | 0,85-5,0 | М24, 8шт. |
| 2 | 595 | 675 | 31-75 | 240-290 | 5,1-12,4 | ||
| 3 | 845 | 925 | 76-135 | 300-360 | 12,5-22,6 | ||
| 4 | 1095 | 1175 | 136-190 | 370-430 | 22,7-32,0 | ||
| 5 | 1595 | 1675 | 191-250 | 450-520 | 32,1-42,2 |
Важно отметить, что для точного подбора модели теплообменника и обеспечения ее соответствия вашим требованиям необходимо учитывать технические характеристики и условия эксплуатации.
Характеристики теплообменника
Основные параметры
Материал пластины
SMO 254, AISI 304, AISI 316, Titan
Материал уплотнения
Nitril, EPDM, Viton
Рабочая температура, °C
-30...200
Макс. рабочее давление, бар
16
Макс. кол-во пластин, шт.
200
Срок эксплуатации
не менее 10 лет
