Теплообменник ЭТРА ЭТ-020с

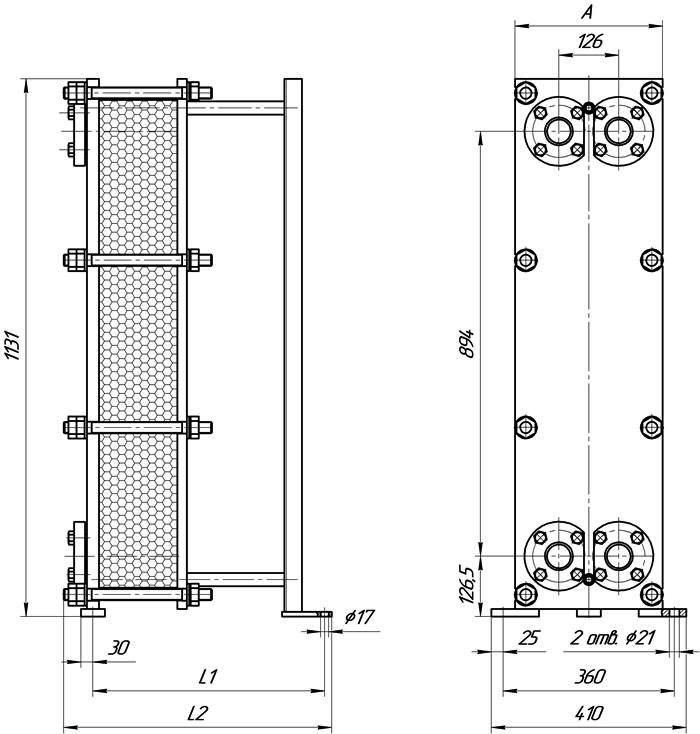

ЭТ-020с (1,0 МПа)
| Номер рамы | Присоединение | А, мм | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду50 | 290 | 348 | 406 | 5-20 | 130-155 | 0,6-5,6 | М16, 10шт. |
| 2 | 593 | 651 | 21-55 | 160-200 | 5,8-14,6 | |||
| 3 | 843 | 906 | 56-90 | 210-265 | 14,8-26,6 | |||
| 4 | 1093 | 1151 | 91-150 | 270-325 | 26,8-37,6 | |||
| 5 | 1495 | 1651 | 151-200 | 335-390 | 37,8-49,6 |
ЭТ-020с (1,6 МПа)
| Номер рамы | Присоединение | А, мм | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду50 | 310 | 348 | 425 | 5-20 | 180-205 | 0,6-5,6 | М24, 8шт. |
| 2 | 593 | 670 | 21-55 | 215-255 | 5,8-14,6 | |||
| 3 | 843 | 925 | 56-90 | 265-320 | 14,8-26,6 | |||
| 4 | 1093 | 1170 | 91-150 | 330-385 | 26,8-37,6 | |||
| 5 | 1495 | 1670 | 151-200 | 405-460 | 37,8-49,6 |
Важно отметить, что для точного подбора модели теплообменника и обеспечения ее соответствия вашим требованиям необходимо учитывать технические характеристики и условия эксплуатации.
Характеристики теплообменника
Основные параметры
Материал пластины
SMO 254, AISI 304, AISI 316, Titan
Материал уплотнения
Nitril, EPDM, Viton
Рабочая температура, °C
-30...200
Макс. рабочее давление, бар
16
Макс. кол-во пластин, шт.
200
Срок эксплуатации
не менее 10 лет
