Теплообменник ЭТРА ЭТ-021с
ЭТ-021с (1,0 МПа)

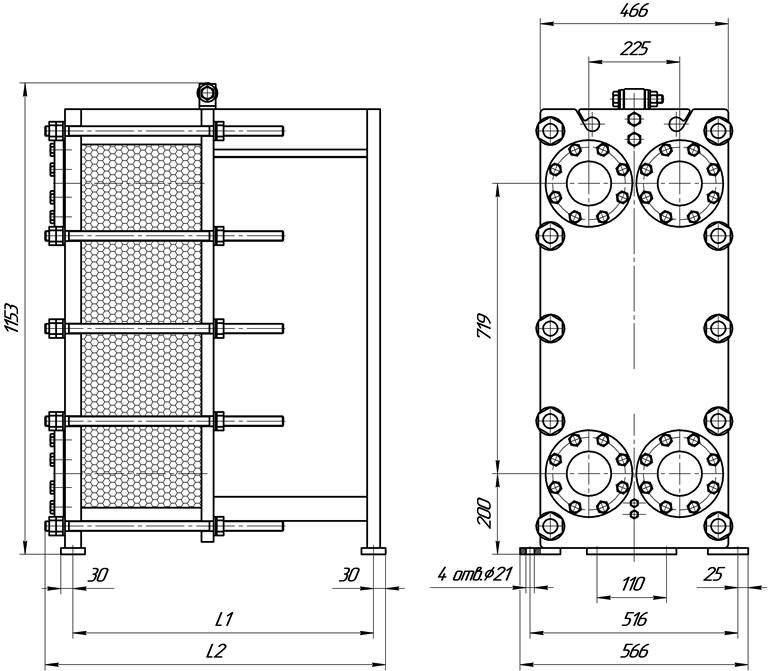

| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду100 | 535 | 630 | 5-60 | 295-355 | 0,6-15,2 | М24, 8шт. |
| 2 | 785 | 880 | 61-100 | 365-410 | 12,4-20,6 | ||
| 3 | 1035 | 1030 | 101-150 | 420-475 | 20,8-31,1 | ||
| 4 | 1535 | 1630 | 151-230 | 495-580 | 31,3-47,9 | ||
| 5 | 2035 | 2130 | 231-330 | 605-715 | 48,1-68,9 | ||
| 6 | 2535 | 2630 | 331-420 | 730-830 | 69,1-87,8 | ||
| 7 | 3035 | 3130 | 421-510 | 945-945 | 88,0-106,7 |
ЭТ-021с (1,6 МПа)
| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду100 | 535 | 635 | 5-60 | 340-415 | 0,6-15,2 | М24, 10шт. |
| 2 | 785 | 885 | 61-100 | 95-150 | 12,4-20,6 | ||
| 3 | 1035 | 1035 | 101-150 | 155-220 | 20,8-31,1 | ||
| 4 | 1535 | 1635 | 151-230 | 230-335 | 31,3-47,9 | ||
| 5 | 2035 | 2135 | 231-330 | 345-480 | 48,1-68,9 | ||
| 6 | 2535 | 2635 | 331-420 | 485-605 | 69,1-87,8 | ||
| 7 | 3035 | 3130 | 421-510 | 415-735 | 88,0-106,7 |
Важно отметить, что для точного подбора модели теплообменника и обеспечения ее соответствия вашим требованиям необходимо учитывать технические характеристики и условия эксплуатации.
Характеристики теплообменника
Основные параметры
Материал пластины
SMO 254, AISI 304, AISI 316, Titan
Материал уплотнения
Nitril, EPDM, Viton
Рабочая температура, °C
-30...200
Макс. рабочее давление, бар
16
Макс. кол-во пластин, шт.
200
Срок эксплуатации
не менее 10 лет
