Характеристики теплообменника ЭТРА ЭТ-022
ЭТ-022 (1,0 МПа)

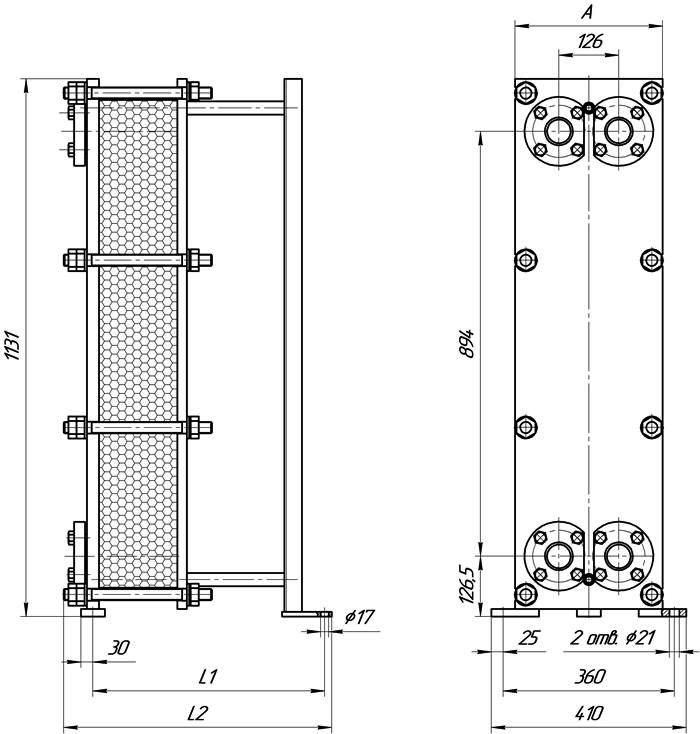

| Номер рамы | Присоединение | А, мм | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду50 | 290 | 348 | 406 | 5-30 | 130-155 | 0,66-6,2 | М16, 10шт. |
| 2 | 593 | 651 | 31-75 | 160-205 | 6,4-16,1 | |||
| 3 | 843 | 906 | 76-135 | 215-275 | 16,3-29,3 | |||
| 4 | 1093 | 1151 | 136-190 | 285-340 | 29,5-41,4 | |||
| 5 | 1495 | 1651 | 191-250 | 350-410 | 41,6-54,6 |
ЭТ-022 (1,6 МПа)
| Номер рамы | Присоединение | А, мм | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду50 | 310 | 348 | 425 | 5-30 | 180-205 | 0,66-6,2 | М24, 8шт. |
| 2 | 593 | 670 | 31-75 | 215-260 | 6,4-16,1 | |||
| 3 | 843 | 925 | 76-135 | 270-330 | 16,3-29,3 | |||
| 4 | 1093 | 1170 | 136-190 | 345-400 | 29,5-41,4 | |||
| 5 | 1495 | 1670 | 191-250 | 420-480 | 41,6-54,6 |
Важно отметить, что для точного подбора модели теплообменника и обеспечения ее соответствия вашим требованиям необходимо учитывать технические характеристики и условия эксплуатации.
Характеристики теплообменника
Основные параметры
Материал пластины
SMO 254, AISI 304, AISI 316, Titan
Материал уплотнения
Nitril, EPDM, Viton
Рабочая температура, °C
-30...200
Макс. рабочее давление, бар
16
Макс. кол-во пластин, шт.
510
Срок эксплуатации
не менее 10 лет
