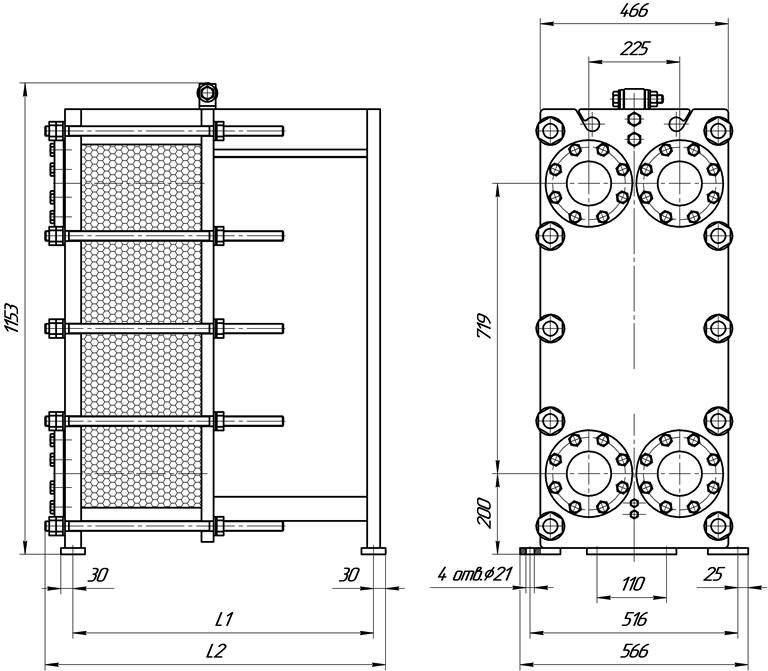

Характеристики теплообменника ЭТРА ЭТ-022с
ЭТ-022с (1,0 МПа)
| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду100 | 535 | 630 | 5-40 | 295-355 | 0,7-12,8 | М24, 8шт. |
| 2 | 785 | 880 | 41-75 | 365-410 | 13,0-21,6 | ||
| 3 | 1035 | 1030 | 76-90 | 420-475 | 21,8-32,6 | ||
| 4 | 1535 | 1630 | 91-150 | 495-585 | 32,8-30,2 | ||
| 5 | 2035 | 2130 | 151-210 | 610-720 | 50,4-72,2 | ||
| 6 | 2535 | 2630 | 211-250 | 735-835 | 72,4-92,0 | ||
| 7 | 3035 | 3130 | 251-290 | 850-950 | 92,2-111,8 |
ЭТ-022с (1,6 МПа)
| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду100 | 535 | 635 | 5-40 | 340-415 | 0,7-12,8 | М24, 10шт. |
| 2 | 785 | 885 | 41-75 | 430-480 | 13,0-21,6 | ||
| 3 | 1035 | 1035 | 76-90 | 495-565 | 21,8-32,6 | ||
| 4 | 1535 | 1635 | 91-150 | 590-700 | 32,8-30,2 | ||
| 5 | 2035 | 2135 | 151-210 | 730-865 | 50,4-72,2 | ||
| 6 | 2535 | 2635 | 211-250 | 885-1010 | 72,4-92,0 | ||
| 7 | 3035 | 3135 | 251-290 | 1030-1150 | 92,2-111,8 |
Важно отметить, что для точного подбора модели теплообменника и обеспечения ее соответствия вашим требованиям необходимо учитывать технические характеристики и условия эксплуатации.
Характеристики теплообменника
Основные параметры
Материал пластины
SMO 254, AISI 304, AISI 316, Titan
Материал уплотнения
Nitril, EPDM, Viton
Рабочая температура, °C
-30...200
Макс. рабочее давление, бар
16
Макс. кол-во пластин, шт.
200
Срок эксплуатации
не менее 10 лет
