Характеристики теплообменника ЭТРА ЭТ-031 - моноблок
ЭТ-031 (1,6МПа) - моноблок

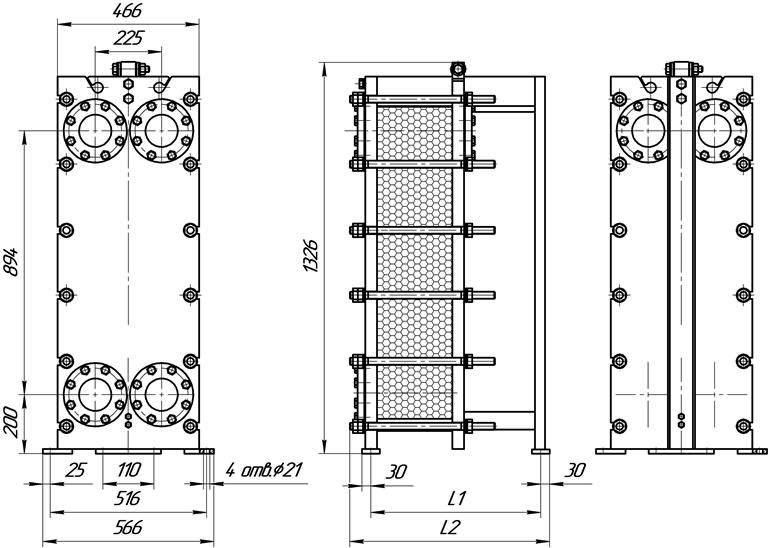

| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду100 | 785 | 885 | 5-60 | 415-510 | 0,9-18,0 | М24, 12шт. |
| 2 | 1035 | 1035 | 61-100 | 525-595 | 18,3-30,4 | ||
| 3 | 1535 | 1635 | 101-150 | 610-695 | 30,7-45,9 | ||
| 4 | 2035 | 2135 | 151-230 | 725-860 | 46,2-70,7 | ||
| 5 | 2535 | 2635 | 231-330 | 900-1065 | 71,0-101,7 | ||
| 6 | 3035 | 3135 | 331-420 | 1085-1240 | 102,0-129,6 |
Важно отметить, что для точного подбора модели теплообменника и обеспечения ее соответствия вашим требованиям необходимо учитывать технические характеристики и условия эксплуатации.
Характеристики теплообменника
Основные параметры
Материал пластины
SMO 254, AISI 304, AISI 316, Titan
Материал уплотнения
Nitril, EPDM, Viton
Рабочая температура, °C
-30...200
Макс. рабочее давление, бар
16
Макс. кол-во пластин, шт.
230
Срок эксплуатации
не менее 10 лет
