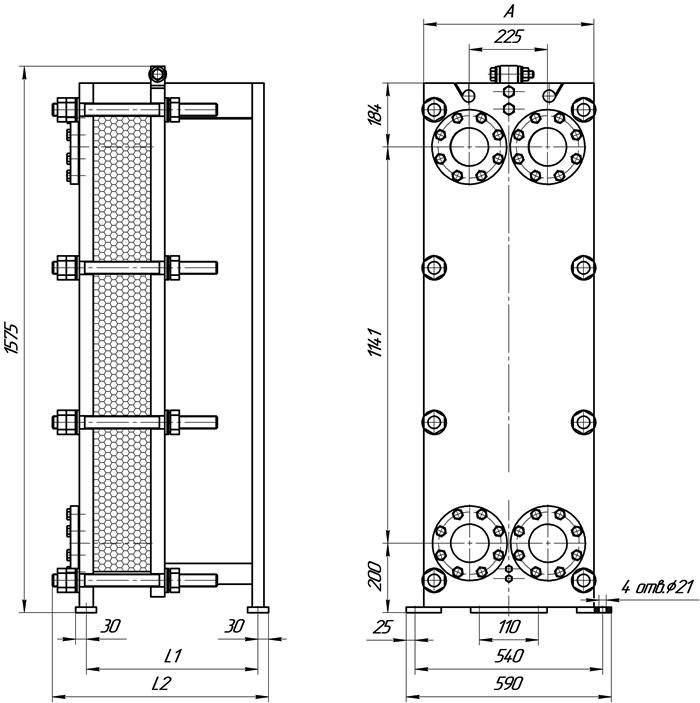

Характеристики теплообменника ЭТРА ЭТ-040
ЭТ-040 (1,0 МПа)
| Номер рамы | Присоединение | А, мм | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду100 | 466 | 535 | 630 | 5-60 | 435-550 | 1,2-32,2 | М24, 10шт. |
| 2 | 785 | 880 | 61-100 | 565-645 | 23,6-39,2 | |||
| 3 | 1035 | 1030 | 101-150 | 665-765 | 39,6-59,2 | |||
| 4 | 1535 | 1630 | 151-230 | 795-960 | 59,6-91,2 | |||
| 5 | 2035 | 2130 | 231-330 | 990-1200 | 91,6-121,2 | |||
| 6 | 2535 | 2630 | 331-420 | 1220-1405 | 131,6-167,2 | |||
| 7 | 3035 | 3130 | 421-510 | 1425-1615 | 167,6-203,2 |
ЭТ-040 (1,6 МПа)
| Номер рамы | Присоединение | А, мм | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду100 | 490 | 535 | 660 | 5-60 | 565-680 | 1,2-32,2 | М36, 8шт. |
| 2 | 785 | 910 | 61-100 | 700-785 | 23,6-39,2 | |||
| 3 | 1035 | 1160 | 101-150 | 805-910 | 39,6-59,2 | |||
| 4 | 1535 | 1660 | 151-230 | 940-110 | 59,6-91,2 | |||
| 5 | 2035 | 2160 | 231-330 | 1160-1370 | 91,6-121,2 | |||
| 6 | 2535 | 2660 | 331-420 | 1400-1580 | 131,6-167,2 | |||
| 7 | 3035 | 3160 | 421-510 | 1610-1795 | 167,6-203,2 |
Важно отметить, что для точного подбора модели теплообменника и обеспечения ее соответствия вашим требованиям необходимо учитывать технические характеристики и условия эксплуатации.
Характеристики теплообменника
Основные параметры
Материал пластины
SMO 254, AISI 304, AISI 316, Titan
Материал уплотнения
Nitril, EPDM, Viton
Рабочая температура, °C
-30...200
Макс. рабочее давление, бар
16
Макс. кол-во пластин, шт.
510
Срок эксплуатации
не менее 10 лет
