Характеристики теплообменника ЭТРА ЭТ-0405
ЭТ-0405 (1,0 МПа)

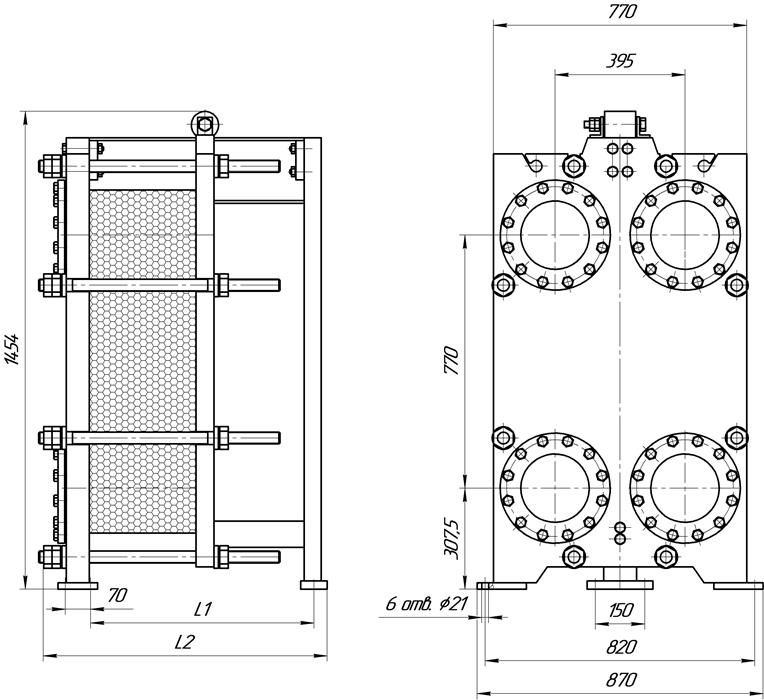

| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду200 | 520 | 685 | 5-50 | 950-1060 | 1,2-23,8 | М36, 8шт. |
| 2 | 770 | 935 | 51-85 | 1080-1175 | 24,2-40,2 | ||
| 3 | 1020 | 1185 | 86-140 | 1195-1315 | 40,6-60,7 | ||
| 4 | 1520 | 1685 | 141-230 | 1365-1580 | 61,1-101,7 | ||
| 5 | 2020 | 2185 | 231-330 | 1630-1870 | 102,1-142,7 | ||
| 6 | 3020 | 3185 | 331-450 | 2075-2365 | 143-1-183,7 |
ЭТ-0405 (1,6 МПа)
| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду200 | 520 | 695 | 5-50 | 1060-1180 | 1,2-23,8 | М36, 8шт. |
| 2 | 770 | 945 | 51-85 | 1200-1295 | 24,2-40,2 | ||
| 3 | 1020 | 1195 | 86-140 | 1310-1430 | 40,6-60,7 | ||
| 4 | 1520 | 1695 | 141-230 | 1485-1700 | 61,1-101,7 | ||
| 5 | 2020 | 2195 | 231-330 | 1750-1990 | 102,1-142,7 | ||
| 6 | 3020 | 3195 | 331-450 | 2195-2480 | 143-1-183,7 |
Важно отметить, что для точного подбора модели теплообменника и обеспечения ее соответствия вашим требованиям необходимо учитывать технические характеристики и условия эксплуатации.
Характеристики теплообменника
Основные параметры
Материал пластины
SMO 254, AISI 304, AISI 316, Titan
Материал уплотнения
Nitril, EPDM, Viton
Рабочая температура, °C
-30...200
Макс. рабочее давление, бар
16
Макс. кол-во пластин, шт.
510
Срок эксплуатации
не менее 10 лет
