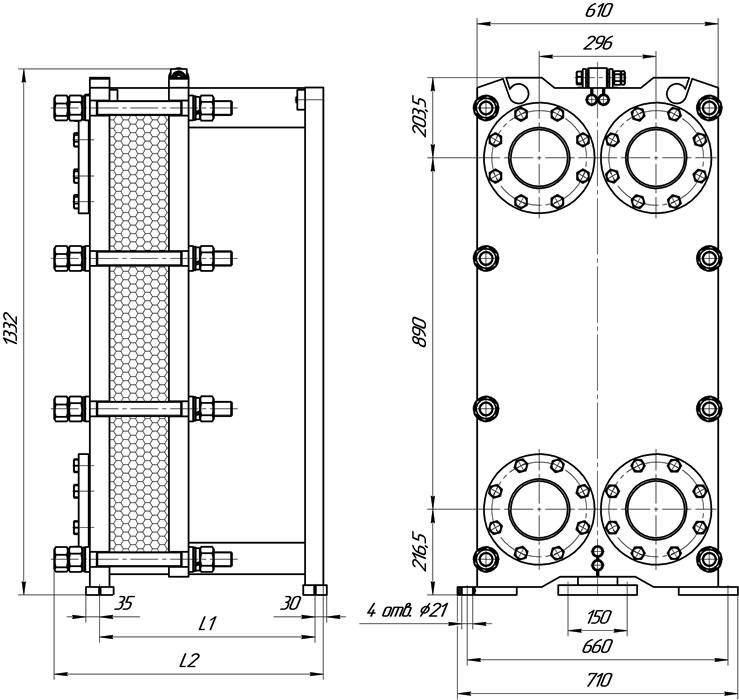

Характеристики теплообменника ЭТРА ЭТ-041с
ЭТ-041с (1,0 МПа)
Номер рамыПрисоединениеL1, ммL2,ммКол-во пластин Масса, кгПоверхность теплообменника, м²Основной крепеж1Ду1505456655-50565-6451,2-19,7М36, 8шт.279591551-80670-72020,1-32,031045116581-130745-83032,4-52,5415451665131-220875-103552,9-89,4520452165221-3001080-122089,8-122,2630453165301-4301310-1540122,6-175,5740454165431-6001620-1920175,9-245,2
ЭТ-041с (1,6 МПа)
| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду150 | 545 | 675 | 5-50 | 675-775 | 1,2-19,7 | М36, 8шт. |
| 2 | 795 | 925 | 51-80 | 800-865 | 20,1-32,0 | ||
| 3 | 1045 | 1175 | 81-130 | 885-995 | 32,4-52,5 | ||
| 4 | 1545 | 1675 | 131-220 | 1040-1240 | 52,9-89,4 | ||
| 5 | 2045 | 2175 | 221-300 | 1285-1460 | 89,8-122,2 | ||
| 6 | 3045 | 3175 | 301-430 | 1550-1840 | 122,6-175,5 | ||
| 7 | 4045 | 4175 | 431-600 | 1920-2300 | 175,9-245,2 |
Важно отметить, что для точного подбора модели теплообменника и обеспечения ее соответствия вашим требованиям необходимо учитывать технические характеристики и условия эксплуатации.
Характеристики теплообменника
Основные параметры
Материал пластины
SMO 254, AISI 304, AISI 316, Titan
Материал уплотнения
Nitril, EPDM, Viton
Рабочая температура, °C
-30...200
Макс. рабочее давление, бар
16
Макс. кол-во пластин, шт.
200
Срок эксплуатации
не менее 10 лет
