Характеристики теплообменника ЭТРА ЭТ-042с
ЭТ-042с (1,0 МПа)

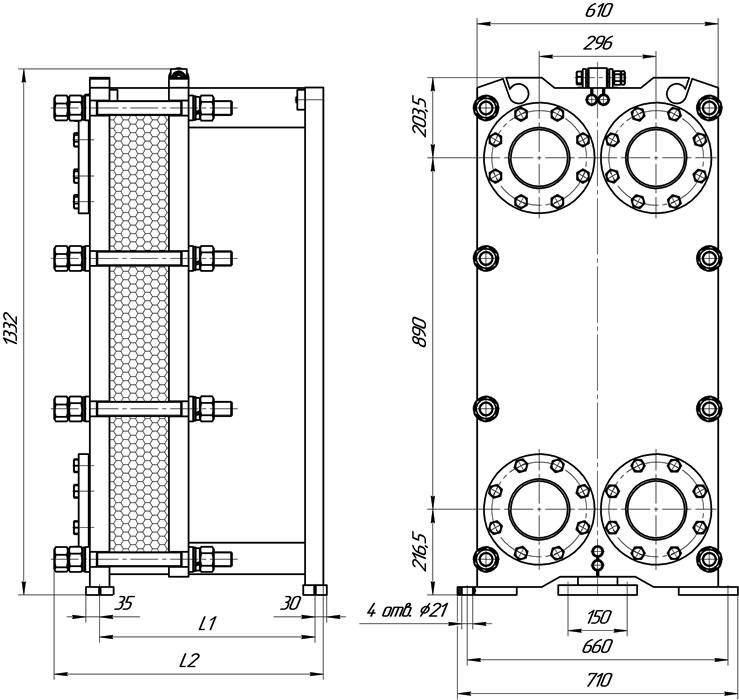

| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду150 | 545 | 665 | 5-40 | 565-630 | 1,3-16,0 | М36, 8шт. |
| 2 | 795 | 915 | 41-75 | 655-715 | 16,4-30,7 | ||
| 3 | 1045 | 1165 | 76-110 | 735-760 | 31,1-37,0 | ||
| 4 | 1545 | 1665 | 111-200 | 805-935 | 37,4-68,5 | ||
| 5 | 2045 | 2165 | 201-270 | 980-1115 | 68,9-100,0 | ||
| 6 | 3045 | 3165 | 271-340 | 1200-1345 | 100,4-133,6 | ||
| 7 | 4045 | 4165 | 341-480 | 1420-1600 | 134,0-175,6 |
ЭТ-042с (1,6 МПа)
| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду150 | 545 | 675 | 5-40 | 675-755 | 1,3-16,0 | М36, 8шт. |
| 2 | 795 | 925 | 41-75 | 775-855 | 16,4-30,7 | ||
| 3 | 1045 | 1175 | 76-90 | 875-905 | 31,1-37,0 | ||
| 4 | 1545 | 1675 | 91-165 | 950-1115 | 37,4-68,5 | ||
| 5 | 2045 | 2175 | 166-240 | 1160-1330 | 68,9-100,0 | ||
| 6 | 3045 | 3175 | 241-320 | 1415-1590 | 100,4-133,6 | ||
| 7 | 4045 | 4175 | 321-420 | 1675-1895 | 134,0-175,6 |
Важно отметить, что для точного подбора модели теплообменника и обеспечения ее соответствия вашим требованиям необходимо учитывать технические характеристики и условия эксплуатации.
Характеристики теплообменника
Основные параметры
Материал пластины
SMO 254, AISI 304, AISI 316, Titan
Материал уплотнения
Nitril, EPDM, Viton
Рабочая температура, °C
-30...200
Макс. рабочее давление, бар
16
Макс. кол-во пластин, шт.
200
Срок эксплуатации
не менее 10 лет
