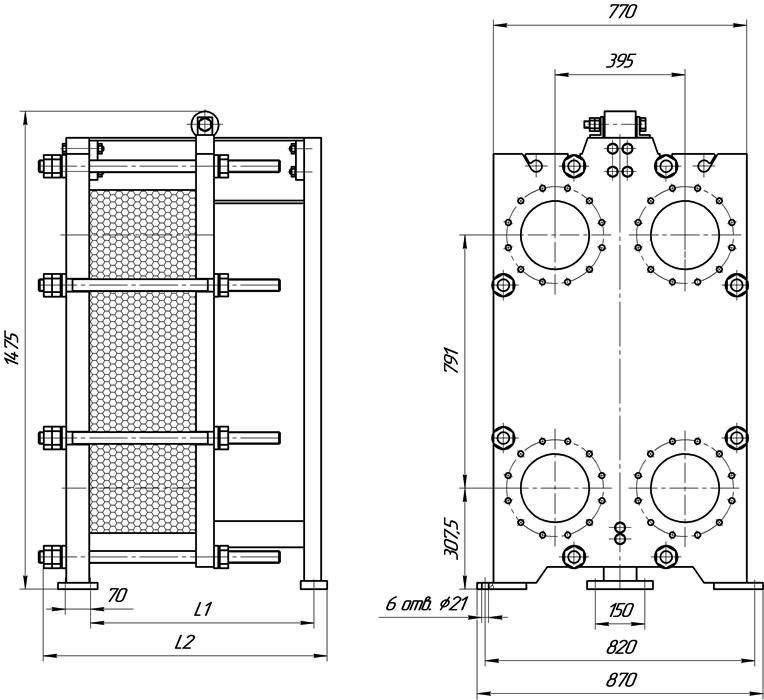

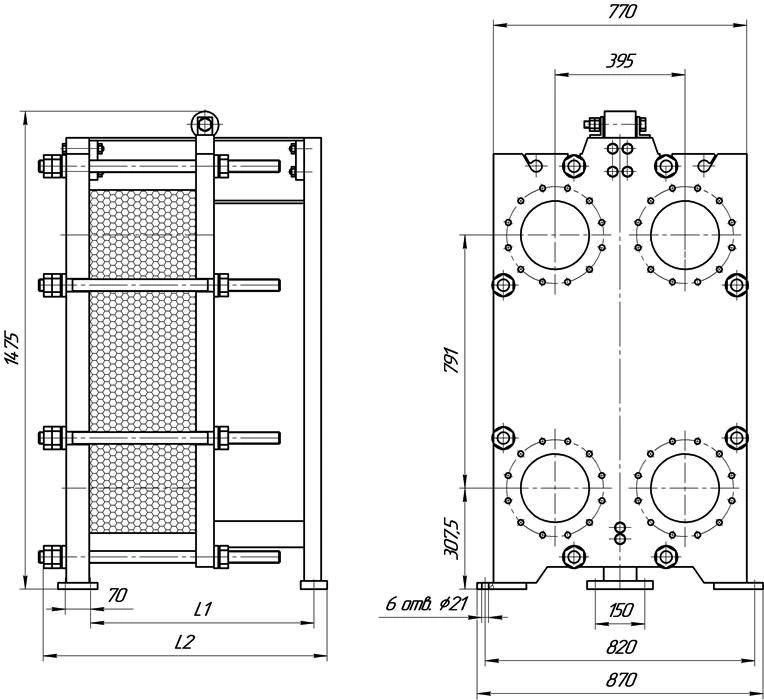

Характеристики теплообменника ЭТРА ЭТ-043с
ЭТ-043с (1,0 МПа)
| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду200 | 520 | 685 | 5-50 | 945-1075 | 1,3-20,6 | М36, 8шт. |
| 2 | 770 | 935 | 51-85 | 1095-1205 | 21,1-37,8 | ||
| 3 | 1020 | 1185 | 86-140 | 1220-1360 | 38,3-59,3 | ||
| 4 | 1520 | 1685 | 141-230 | 1415-1660 | 59,8-98,0 | ||
| 5 | 2020 | 2185 | 231-330 | 1715-1990 | 98,5-141,0 | ||
| 6 | 3020 | 3185 | 331-450 | 2195-2530 | 141,5-192,6 |
ЭТ-043с (1,6 МПа)
| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду200 | 520 | 695 | 5-50 | 1100-1255 | 1,3-20,6 | М36, 8шт. |
| 2 | 770 | 945 | 51-85 | 1275-1405 | 21,1-37,8 | ||
| 3 | 1020 | 1195 | 86-140 | 1425-1590 | 38,3-59,3 | ||
| 4 | 1520 | 1695 | 141-230 | 1645-1940 | 59,8-98,0 | ||
| 5 | 2020 | 2195 | 231-330 | 1995-2325 | 98,5-141,0 | ||
| 6 | 3020 | 3195 | 331-450 | 2530-2930 | 141,5-192,6 |
Важно отметить, что для точного подбора модели теплообменника и обеспечения ее соответствия вашим требованиям необходимо учитывать технические характеристики и условия эксплуатации.
Характеристики теплообменника
Основные параметры
Материал пластины
SMO 254, AISI 304, AISI 316, Titan
Материал уплотнения
Nitril, EPDM, Viton
Рабочая температура, °C
-30...200
Макс. рабочее давление, бар
16
Макс. кол-во пластин, шт.
200
Срок эксплуатации
не менее 10 лет
