Характеристики теплообменника ЭТРА ЭТ-050
ЭТ-050 (1,0 МПа)

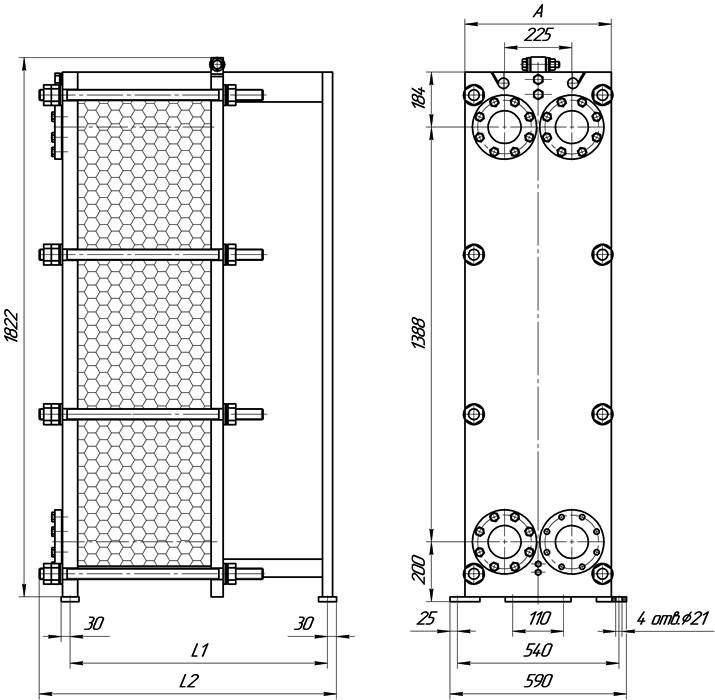

| Номер рамы | Присоединение | А, мм | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду100 | 466 | 535 | 630 | 5-60 | 510-660 | 1,5-29,0 | М24, 12шт. |
| 2 | 785 | 880 | 61-100 | 680-775 | 29,5-49,0 | |||
| 3 | 1035 | 1130 | 101-150 | 795-915 | 49,5-74,0 | |||
| 4 | 1535 | 1630 | 151-230 | 945-1145 | 74,5-114,0 | |||
| 5 | 2035 | 2130 | 231-330 | 1180-1425 | 145,5-164,0 | |||
| 6 | 2535 | 2630 | 331-420 | 1445-1670 | 164,5-209,0 | |||
| 7 | 3035 | 3130 | 421-510 | 1695-1915 | 209,5-254,0 |
ЭТ-050 (1,6 МПа)
| Номер рамы | Присоединение | А, мм | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду100 | 490 | 535 | 660 | 5-60 | 600-735 | 1,5-29,0 | М36, 8шт. |
| 2 | 785 | 910 | 61-100 | 760-885 | 29,5-49,0 | |||
| 3 | 1035 | 1160 | 101-150 | 880-1000 | 49,5-74,0 | |||
| 4 | 1535 | 1660 | 151-230 | 1035-1230 | 74,5-114,0 | |||
| 5 | 2035 | 2160 | 231-330 | 1285-1530 | 145,5-164,0 | |||
| 6 | 2535 | 2660 | 331-420 | 1555-1780 | 164,5-209,0 | |||
| 7 | 3035 | 3160 | 421-510 | 1805-2025 | 209,5-254,0 |
Важно отметить, что для точного подбора модели теплообменника и обеспечения ее соответствия вашим требованиям необходимо учитывать технические характеристики и условия эксплуатации.
Характеристики теплообменника
Основные параметры
Материал пластины
SMO 254, AISI 304, AISI 316, Titan
Материал уплотнения
Nitril, EPDM, Viton
Рабочая температура, °C
-30...200
Макс. рабочее давление, бар
16
Макс. кол-во пластин, шт.
510
Срок эксплуатации
не менее 10 лет
