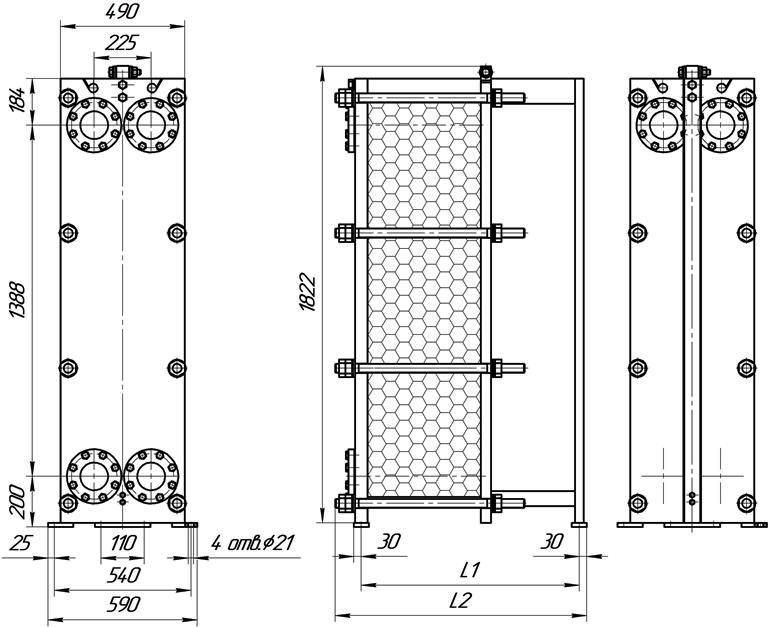

Характеристики теплообменника ЭТРА ЭТ-050 - моноблок
ЭТ-050 (1,0 МПа) - моноблок
| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду100 | 785 | 910 | 5-60 | 605-745 | 1,5-29,0 | М36, 8шт. |
| 2 | 1035 | 1160 | 61-100 | 770-890 | 29,5-54,0 | ||
| 3 | 1535 | 1660 | 101-160 | 910-1035 | 54,5-79,0 | ||
| 4 | 2035 | 2160 | 151-230 | 1070-1290 | 79,5-124,0 | ||
| 5 | 2535 | 2660 | 231-330 | 1345-1590 | 124,5-174,0 | ||
| 6 | 3035 | 3160 | 331-420 | 1615-1860 | 174,5-224,0 |
Важно отметить, что для точного подбора модели теплообменника и обеспечения ее соответствия вашим требованиям необходимо учитывать технические характеристики и условия эксплуатации.
Характеристики теплообменника
Основные параметры
Материал пластины
SMO 254, AISI 304, AISI 316, Titan
Материал уплотнения
Nitril, EPDM, Viton
Рабочая температура, °C
-30...200
Макс. рабочее давление, бар
16
Макс. кол-во пластин, шт.
230
Срок эксплуатации
не менее 10 лет
