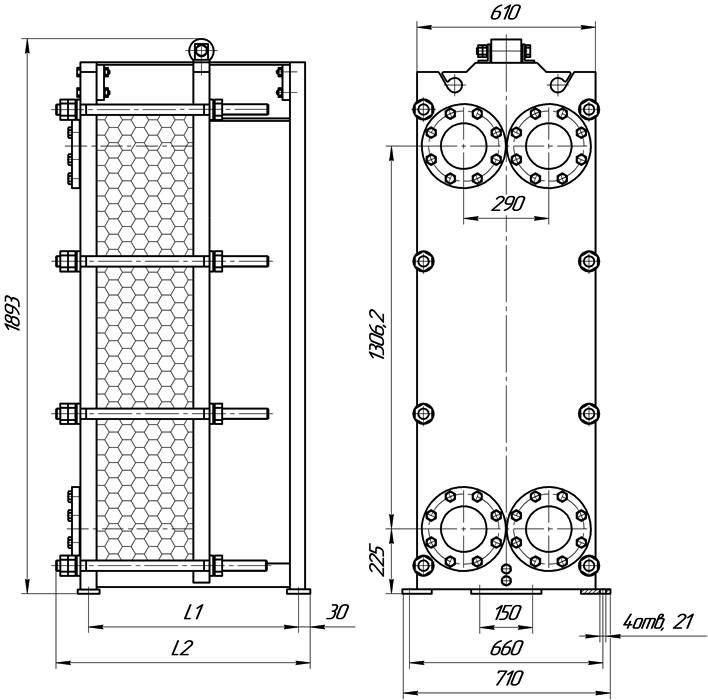

Характеристики теплообменника ЭТРА ЭТ-060
ЭТ-060 (1,0 МПа)
| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду150 | 550 | 675 | 5-50 | 895-1040 | 1,8-28,8 | М36, 8шт. |
| 2 | 800 | 925 | 51-81 | 1065-1160 | 29,4-46,8 | ||
| 3 | 1050 | 1175 | 81-130 | 1185-1345 | 47,4-76,8 | ||
| 4 | 1550 | 1675 | 131-220 | 1400-1685 | 77,4-130,8 | ||
| 5 | 2050 | 2175 | 221-300 | 1740-1995 | 131,4-178,8 | ||
| 6 | 3050 | 3175 | 301-430 | 2100-2515 | 179,4-256,8 | ||
| 7 | 4050 | 4175 | 431-605 | 2615-3160 | 257,4-358,8 |
ЭТ-060 (1,6 МПа)
| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду150 | 550 | 685 | 5-50 | 1065-1215 | 1,8-28,8 | М36, 8шт. |
| 2 | 800 | 935 | 51-81 | 1245-1340 | 29,4-46,8 | ||
| 3 | 1050 | 1185 | 81-130 | 1370-1530 | 47,4-76,8 | ||
| 4 | 1550 | 1685 | 131-220 | 1590-1880 | 77,4-130,8 | ||
| 5 | 2050 | 2185 | 221-300 | 1940-2195 | 131,4-178,8 | ||
| 6 | 3050 | 3185 | 301-430 | 2315-2735 | 179,4-256,8 | ||
| 7 | 4050 | 4185 | 431-605 | 2845-3395 | 257,4-358,8 |
Важно отметить, что для точного подбора модели теплообменника и обеспечения ее соответствия вашим требованиям необходимо учитывать технические характеристики и условия эксплуатации.
Характеристики теплообменника
Основные параметры
Материал пластины
SMO 254, AISI 304, AISI 316, Titan
Материал уплотнения
Nitril, EPDM, Viton
Рабочая температура, °C
-30...200
Макс. рабочее давление, бар
16
Макс. кол-во пластин, шт.
510
Срок эксплуатации
не менее 10 лет
