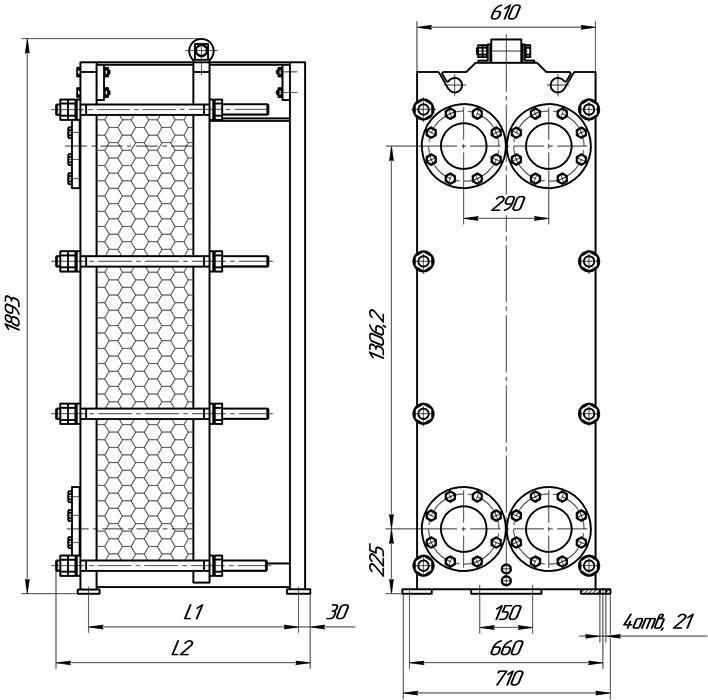

Характеристики теплообменника ЭТРА ЭТ-062
ЭТ-062 (1,0 МПа)
| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду150 | 550 | 675 | 5-50 | 855-1000 | 1,9-29,8 | М36, 8шт. |
| 2 | 800 | 925 | 51-80 | 1030-1120 | 30,4-48,4 | ||
| 3 | 1050 | 1175 | 81-130 | 1150-1305 | 49,0-79,4 | ||
| 4 | 1550 | 1675 | 131-220 | 1360-1645 | 80,0-135,2 | ||
| 5 | 2050 | 2175 | 221-300 | 1695-1950 | 135,8-184,8 | ||
| 6 | 2550 | 3175 | 301-430 | 2055-2465 | 185,4-265,4 | ||
| 7 | 3050 | 4175 | 431-600 | 2565-3110 | 266,0-370,8 |
ЭТ-062 (1,6 МПа)
| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду150 | 550 | 685 | 5-50 | 1030-1175 | 1,9-29,8 | М36, 8шт. |
| 2 | 800 | 935 | 51-80 | 1205-1300 | 30,4-48,4 | ||
| 3 | 1050 | 1185 | 81-130 | 1330-1490 | 49,0-79,4 | ||
| 4 | 1550 | 1685 | 131-220 | 1550-1835 | 80,0-135,2 | ||
| 5 | 2050 | 2185 | 221-300 | 1895-2150 | 135,8-184,8 | ||
| 6 | 2550 | 3185 | 301-430 | 2270-2685 | 185,4-265,4 | ||
| 7 | 3050 | 4185 | 431-600 | 2800-3340 | 266,0-370,8 |
Важно отметить, что для точного подбора модели теплообменника и обеспечения ее соответствия вашим требованиям необходимо учитывать технические характеристики и условия эксплуатации.
Характеристики теплообменника
Основные параметры
Материал пластины
SMO 254, AISI 304, AISI 316, Titan
Материал уплотнения
Nitril, EPDM, Viton
Рабочая температура, °C
-30...200
Макс. рабочее давление, бар
16
Макс. кол-во пластин, шт.
510
Срок эксплуатации
не менее 10 лет
