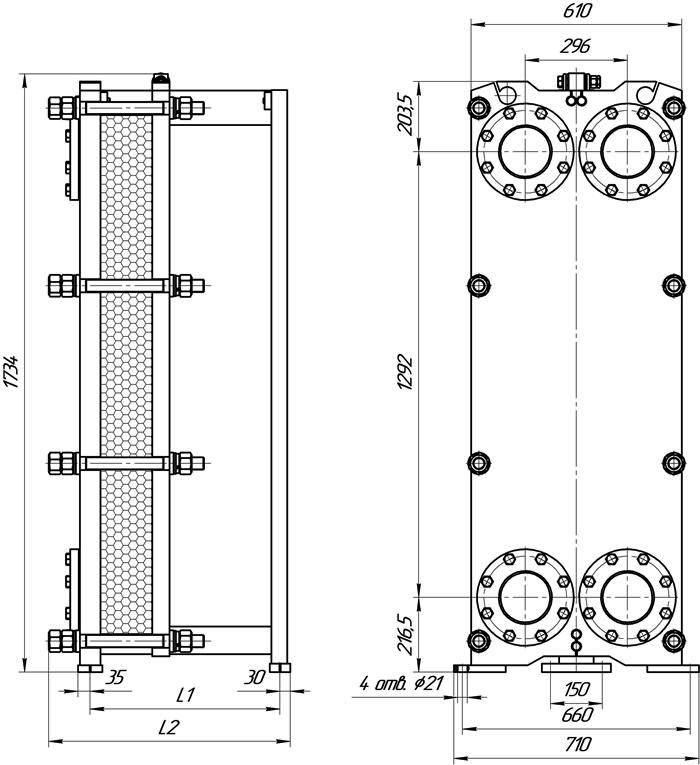

Характеристики теплообменника ЭТРА ЭТ-062с
ЭТ-062с (1,0 МПа)
| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду150 | 550 | 675 | 5-50 | 765-900 | 1,9-29,8 | М36, 8шт. |
| 2 | 800 | 925 | 51-80 | 925-1015 | 30,4-48,4 | ||
| 3 | 1050 | 1175 | 81-130 | 1035-1185 | 49,0-79,4 | ||
| 4 | 1550 | 1675 | 131-220 | 1230-1505 | 80,0-135,2 | ||
| 5 | 2050 | 2175 | 221-300 | 1550-1790 | 135,8-184,8 | ||
| 6 | 2550 | 3175 | 301-430 | 1880-2270 | 185,4-265,4 | ||
| 7 | 3050 | 4175 | 431-605 | 2355-2870 | 266,0-370,8 |
ЭТ-062с (1,6 МПа)
| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду150 | 550 | 685 | 5-50 | 925-1065 | 1,9-29,8 | М36, 8шт. |
| 2 | 800 | 935 | 51-80 | 1090-1180 | 30,4-48,4 | ||
| 3 | 1050 | 1185 | 81-130 | 1205-1355 | 49,0-79,4 | ||
| 4 | 1550 | 1685 | 131-220 | 1410-1680 | 80,0-135,2 | ||
| 5 | 2050 | 2185 | 221-300 | 1735-1975 | 135,8-184,8 | ||
| 6 | 2550 | 3185 | 301-430 | 2080-2475 | 185,4-265,4 | ||
| 7 | 3050 | 4185 | 431-605 | 2575-3090 | 266,0-370,8 |
Важно отметить, что для точного подбора модели теплообменника и обеспечения ее соответствия вашим требованиям необходимо учитывать технические характеристики и условия эксплуатации.
Характеристики теплообменника
Основные параметры
Материал пластины
SMO 254, AISI 304, AISI 316, Titan
Материал уплотнения
Nitril, EPDM, Viton
Рабочая температура, °C
-30...200
Макс. рабочее давление, бар
16
Макс. кол-во пластин, шт.
200
Срок эксплуатации
не менее 10 лет
