Характеристики теплообменника ЭТРА ЭТ-065с
ЭТ-065с (1,0 МПа)

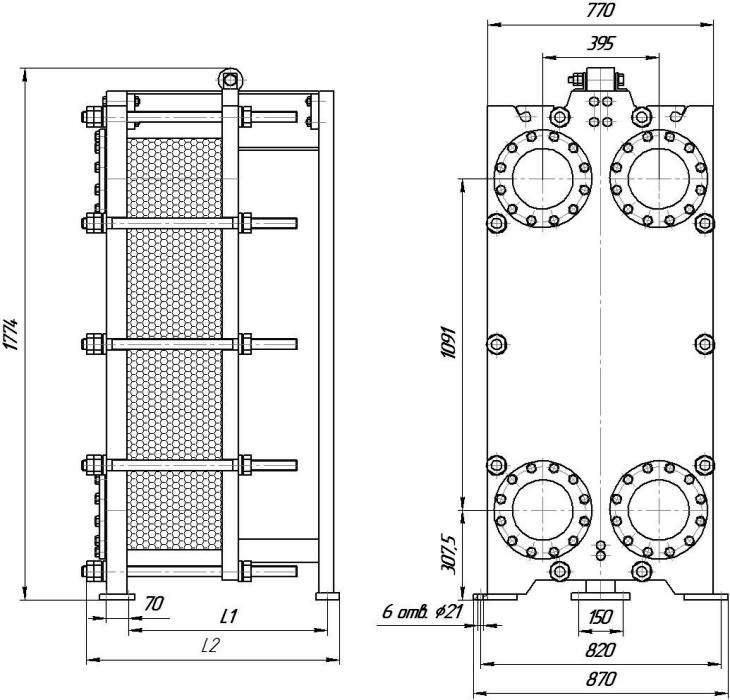

| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду200 | 520 | 685 | 5-50 | 1215-1375 | 2,0-31,2 | М36, 10шт. |
| 2 | 770 | 935 | 51-85 | 1400-1540 | 31,9-57,2 | ||
| 3 | 1020 | 1185 | 86-140 | 1560-1740 | 57,9-89,7 | ||
| 4 | 1520 | 1685 | 141-230 | 1800-2120 | 90,4-148,2 | ||
| 5 | 2020 | 2185 | 231-330 | 2180-2535 | 148,9-213,2 | ||
| 6 | 3020 | 3185 | 331-450 | 2775-3200 | 213,9-291,2 | ||
| 7 | 4020 | 4185 | 451-590 | 3340-3845 | 293,15-383,5 |
ЭТ-065с (1,6 МПа)
| Номер рамы | Присоединение | L1, мм | L2,мм | Кол-во пластин | Масса, кг | Поверхность теплообменника, м² | Основной крепеж |
| 1 | Ду200 | 520 | 695 | 5-50 | 1405-1600 | 2,0-31,2 | М36, 10шт. |
| 2 | 770 | 945 | 51-85 | 1625-1790 | 31,9-57,2 | ||
| 3 | 1020 | 1195 | 86-140 | 1815-2025 | 57,9-89,7 | ||
| 4 | 1520 | 1695 | 141-230 | 2090-2470 | 90,4-148,2 | ||
| 5 | 2020 | 2195 | 231-330 | 2535-2960 | 148,9-213,2 | ||
| 6 | 3020 | 3195 | 331-450 | 3200-3715 | 213,9-291,2 | ||
| 7 | 4020 | 4195 | 451-590 | 3960-4470 | 293,15-383,5 |
Важно отметить, что для точного подбора модели теплообменника и обеспечения ее соответствия вашим требованиям необходимо учитывать технические характеристики и условия эксплуатации.
Характеристики теплообменника
Основные параметры
Материал пластины
SMO 254, AISI 304, AISI 316, Titan
Материал уплотнения
Nitril, EPDM, Viton
Рабочая температура, °C
-30...200
Макс. рабочее давление, бар
16
Макс. кол-во пластин, шт.
200
Срок эксплуатации
не менее 10 лет
