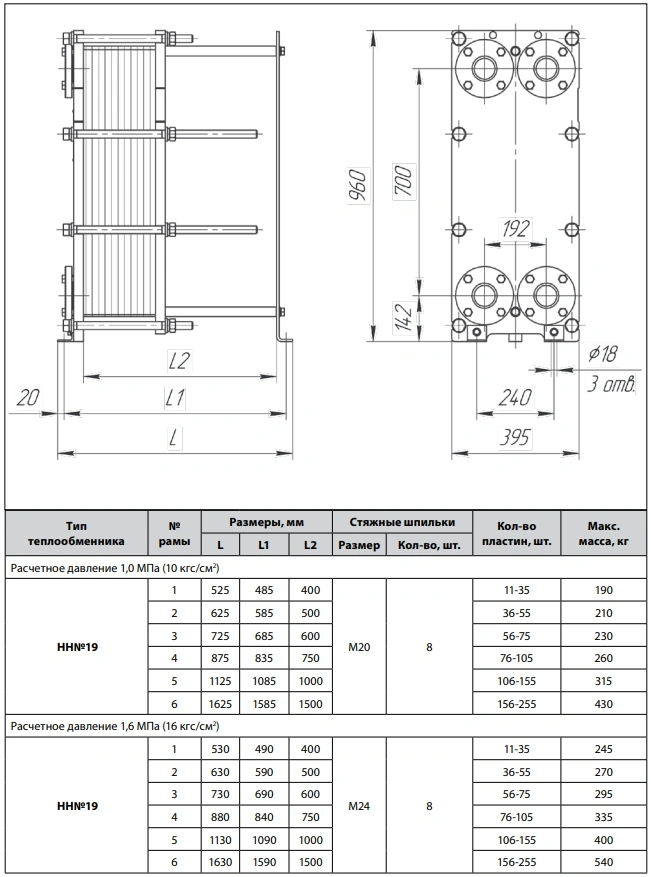

Характеристики теплообменника НН19 ДУ 65
Основные характеристики РПТО
Рабочая температура сред: от -25 до +180°С;
Рабочее давление: до 25 бар;
Материал прокладок: EPDM, Nitril, Viton и их модификации;
Материал пластин: AISI 304, AISI 316L, SMO 254, Titan, C-276 и другие;
Теплоноситель: вода, пар, углеводороды, кислоты, пищевые жидкости и другие.
Надежность теплообменника
Надежность теплообменника характеризуется значениями показателей, приведенных ниже.
Средняя наработка на отказ: не менее 8000 часов;
Средний срок службы: не менее 20 лет;
Средний срок сохраняемости: не менее 1,5 года;
Средний срок службы между капитальными ремонтами: не менее 5 лет.
Конструкция аппаратов теплообменных пластинчатых разборных
Конструктивно разборный пластинчатый теплообменник состоит из рамы и пакета пластин.
Рама состоит из неподвижной плиты (1) и прижимной плиты (2), задней стойки (7), которая соединена с неподвижной плитой верхней направляющей (3) и нижней направляющей (4). Рамы разборных теплообменников выпускаются разной длины для обеспечения установки в нее разного количества пластин.
Между неподвижной и прижимной плитами находится требуемое количество пластин (5) с резиновыми уплотнительными прокладками. Пакет прижат к неподвижной плите прижимной плитой с помощью стяжных болтов (6). Степень сжатия достаточна для уплотнения и герметизации внутренних полостей теплообменника. Размеры присоединения ПТО к фундаменту выполнены по 17 квалитету (+/– IT17/2).
Стандартное расположение портов ПТО:
F1 Вход греющей среды
F4 Выход греющей среды
F2 Выход нагреваемой среды
F3 Вход нагреваемой среды
По запросу Заказчика возможно иное расположение портов.
Качественные преимущества разборных пластинчатых теплообменников
Быстро
Срок изготовления разборного пластинчатого теплообменника всего от 3 дней
Надежно
Пластины теплообменников производятся в России, что гарантирует надежность поставок
Гарантия
Гарантийное и послегарантийное обслуживание теплообменников в любом регионе
«Ридан» — ведущий производитель и поставщик теплообменного оборудования в России. Компания обладает полным циклом производства РПТО: все элементы теплообменников выпускаются на собственном производстве в г. Дзержинск. При разработке практических решений специалисты компании используют современное программное обеспечение и опираются на значительный опыт решения инженерных задач в области теплообмена. Это позволяет учитывать все особенности при подборе оборудования, что снижает риски Заказчика на стадии эксплуатации. На основе многолетнего опыта эксплуатации продукции «Ридан», можно с уверенностью сказать, что теплообменники «Ридан» отлично зарекомендовали себя благодаря высокому качеству, надежности и конкурентоспособной цене. С «Ридан» работают крупнейшие компании в сферах жилищно-коммунального хозяйства и различных отраслей промышленности.
