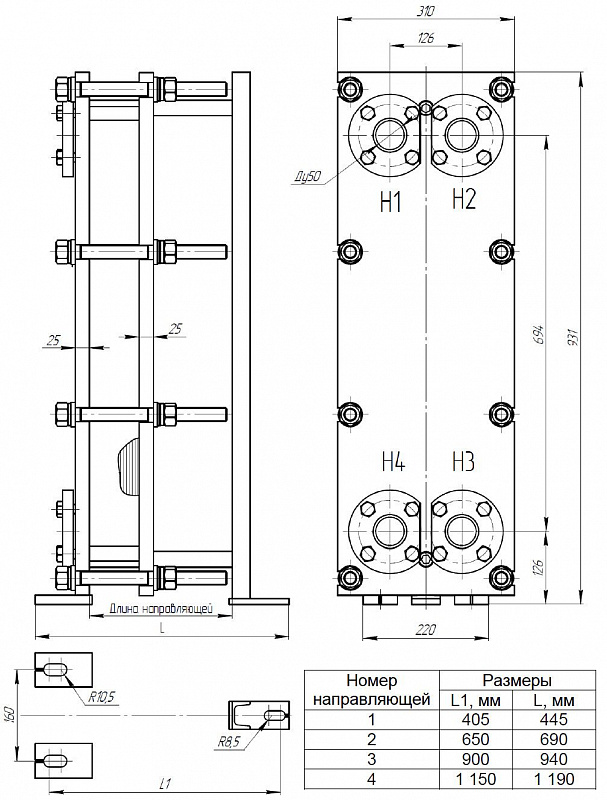

Габариты теплообменника Теплотекс 50-M
Теплотекс 50-M на раме 16 бар
| Модель | ДУ, мм | Длина направляющей, мм | Номер направляющей | Площадь пластины, м2 | Количество пластин в пакете | Площадь теплообмена, м2 | Масса, кг |
| 50 M (рама 10 бар) | 50 | 250 | 1 | 0,16 | 11-30 | 1,44-4,48 | 161 |
| 495 | 2 | 31-60 | 4,64-9,28 | 193 | |||
| 745 | 3 | 61-110 | 9,44-17,28 | 244 | |||
| 995 | 4 | 111-150 | 17,44-23,68 | 284 |
Характеристики теплообменника
Основные параметры
Материал пластины
SMO 254, AISI 304, AISI 316, Titan
Рабочая температура, °C
-30...200
Технические данные
Макс. рабочее давление, бар
16
Материалы
Материал уплотнения
Nitril, EPDM, Viton
Другие параметры
Типоразмер ПТО
50 M
Диаметр присоединения (Ду, мм)
50
Площадь 1 пластины, м2
0,16
Макс. площадь теплообмена, м2
23,68
Макс. кол-во пластин, шт
11-150
Срок эксплуатации
не менее 10 лет
