Гидравлические испытания трубопроводов: зачем и как проводить?

Зачем проводить гидравлические испытания?

Проверка прочности трубопровода

Гидравлические испытания позволяют выявить слабые места труб, соединений, арматуры и других элементов системы, которые могут не выдержать рабочего давления в условиях эксплуатации. Это необходимо для того, чтобы убедиться, что система безопасна и способна функционировать при заявленных нагрузках.

Обнаружение утечек

В ходе испытаний с использованием жидкости (чаще всего воды) можно точно определить места, где возможно возникновение утечек. Вода помогает выявить малейшие повреждения или дефекты, которые могут привести к потере ресурса и снижению эффективности системы.

Соответствие нормативам и стандартам

Во многих странах проведение гидравлических испытаний трубопроводов является обязательным согласно строительным и техническим стандартам. Это требование направлено на повышение безопасности и надежности эксплуатации трубопроводных сетей.

Продление срока службы системы

Правильные испытания помогают избежать преждевременного износа трубопроводов и повреждений, что в свою очередь увеличивает срок службы системы и снижает затраты на ремонт и обслуживание.

Как проводят гидравлические испытания?

Процесс гидравлических испытаний состоит из нескольких этапов, каждый из которых имеет свою цель:

1. Подготовка трубопровода

Перед проведением испытаний трубопровод должен быть подготовлен: очищен от загрязнений, мусора и излишков воды, а также обеспечена герметичность всех соединений. Важно убедиться, что система не имеет видимых повреждений и готова к проверке.

2. Заполнение трубопровода рабочей жидкостью

Трубопровод заполняется водой, которая в данном случае используется как рабочая жидкость. Вода применяется из-за своей доступности, а также потому, что она обладает высокой инертностью и практически не сжимаема, что позволяет точно измерять давление и исключать погрешности.

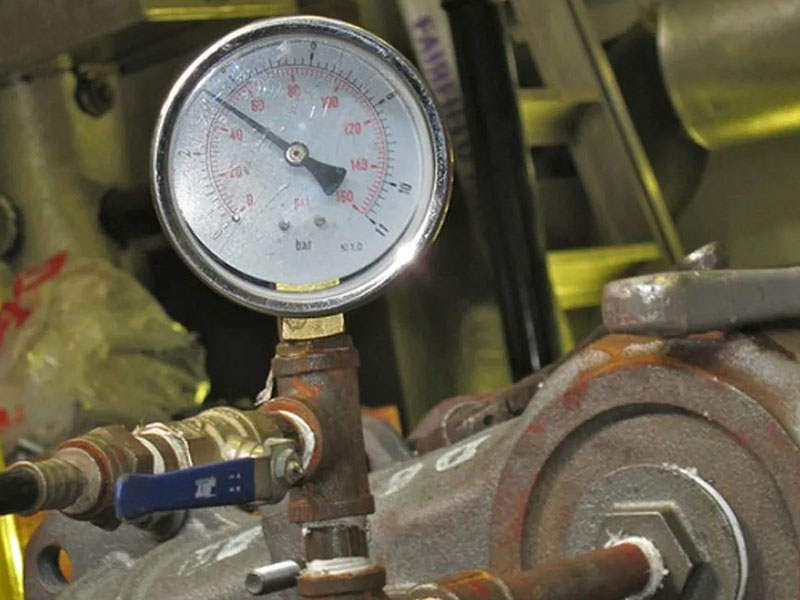

3. Набор давления

После того как трубопровод заполнен жидкостью, начинается набор давления до заданных значений, которые превышают рабочее давление системы. Обычно давление увеличивают на 1,5–2 раза от максимального рабочогo. Например, если рабочее давление системы составляет 10 атмосфер, то при испытаниях оно может быть увеличено до 15-20 атмосфер.

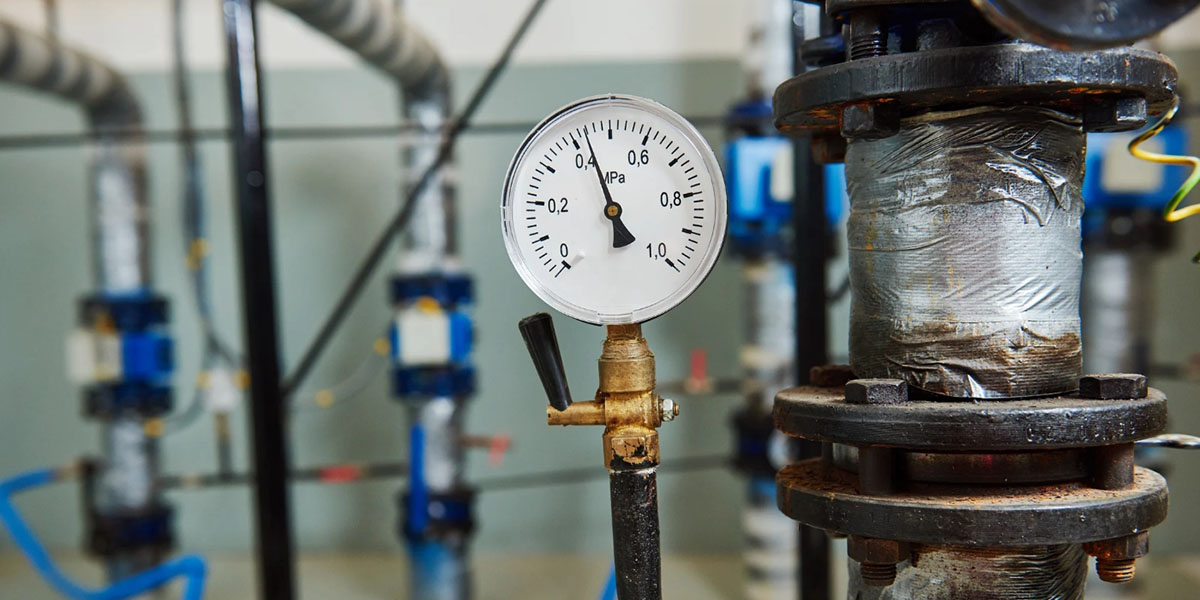

4. Проверка герметичности

На этом этапе трубопровод выдерживает заданное давление в течение определенного времени (обычно от 1 до 24 часов в зависимости от типа системы). Задача испытаний на герметичность — определить, удерживает ли система давление и нет ли утечек. Если система не теряет давление, это подтверждает ее герметичность.

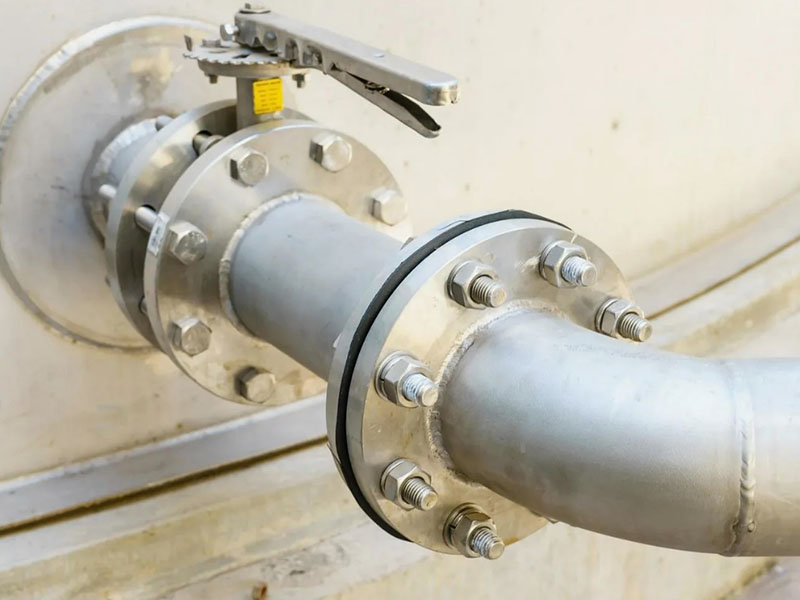

5. Инспекция соединений и элементов

Все соединения труб, клапаны, фитинги и другие элементы проверяются на наличие утечек. Иногда для этого используют специальную жидкость или мыльный раствор, который помогает выявить утечку даже на самых малых давлениях.

6. Снижение давления и завершение испытаний

После успешного завершения испытаний давление в трубопроводе постепенно сбрасывается до рабочего уровня. Трубопровод затем снова проверяется на утечки, и при необходимости проводится дополнительная инспекция. После завершения испытаний система освобождается от воды, и может быть введена в эксплуатацию.

Важность гидравлических испытаний для надежности систем

1. Повышение безопасности

Недавние аварии на трубопроводах, связанные с утечками или разрушением труб, подтверждают необходимость регулярных испытаний. Проверка трубопроводных систем на прочность позволяет избежать таких катастроф, как утечка нефтепродуктов, газа или воды, что может привести к экологическим бедствиям, ущербу для здоровья людей и огромным финансовым затратам.

2. Минимизация риска повреждений в эксплуатации

Испытания помогают выявить скрытые дефекты до того, как они приведут к серьезным повреждениям в процессе эксплуатации. Это позволяет значительно снизить риски для всего объекта, например, на производственных или химических предприятиях.

3. Экономия средств на ремонте

Трубопровод, который не прошел испытания и имеет скрытые дефекты, может выйти из строя в самое неподходящее время, что приведет к дорогостоящим ремонтам и простою системы. Гидравлические испытания позволяют предотвратить эти ситуации, обнаружив потенциальные проблемы заранее.

4. Соответствие нормативам и стандартам качества

В большинстве стран проведение гидравлических испытаний является обязательным требованием для соблюдения государственных и международных стандартов безопасности. Это не только улучшает качество работы системы, но и предотвращает юридические и финансовые риски, связанные с несоответствием стандартам.

5. Контроль качества материалов

Во время испытаний также проверяется качество используемых труб и соединений. Это помогает удостовериться, что материалы соответствуют заявленным характеристикам, а также обеспечивают надежность и долговечность системы.

Заключение

Гидравлические испытания трубопроводов — это важнейший этап в процессе проектирования, строительства и эксплуатации трубопроводных систем. Проведение испытаний позволяет гарантировать, что система будет работать эффективно и безопасно, обеспечивая долгосрочную эксплуатацию без рисков аварий и с минимальными затратами на ремонт и техническое обслуживание.
