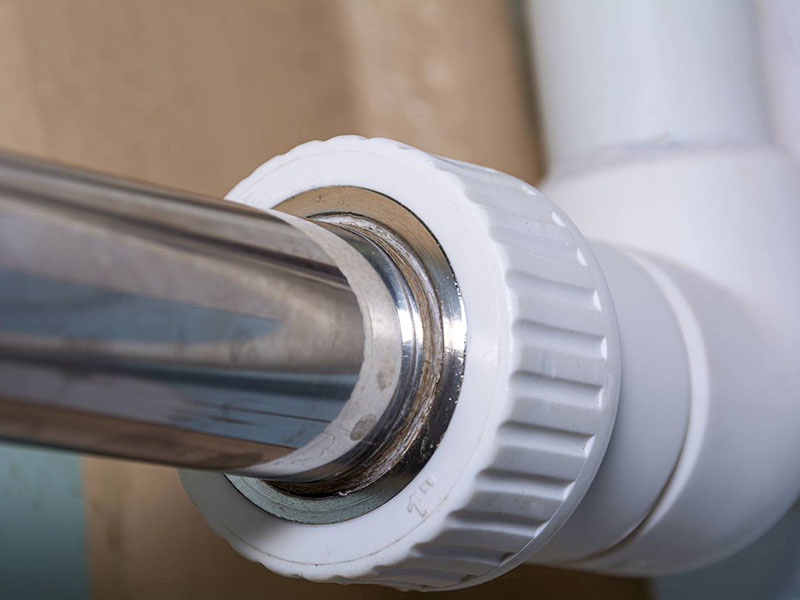

Фланцевое соединение — это разъемный метод соединения труб, который применяется как для металлических, так и для пластиковых трубопроводов. Этот метод обеспечивает прочное, герметичное и надежное соединение благодаря использованию специальных фланцев, уплотнительных прокладок и крепежных элементов (болтов, гаек и шайб). Фланцевые соединения удобны для систем, которые требуют регулярного обслуживания, ремонта или модернизации.
Конструкция фланцевого соединения
Фланцевое соединение состоит из нескольких ключевых компонентов:

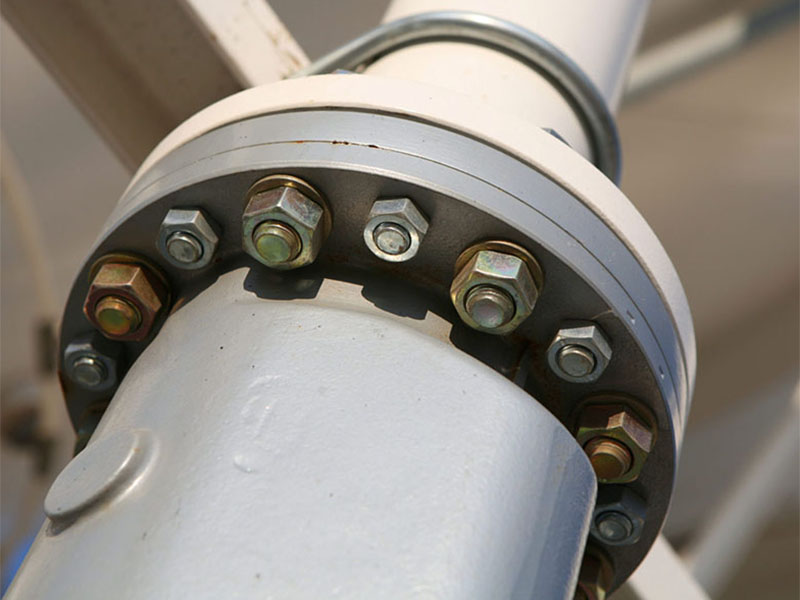

Фланцы — это кольцеобразные или плоские диски с отверстиями для болтов. Они устанавливаются на концы труб и обеспечивают соединение между ними. Существуют несколько типов фланцев:
- Плоские фланцы — используются для труб с небольшим давлением.
- Воротниковые фланцы — обладают усиленной конструкцией для работы при высоком давлении.
- Резьбовые фланцы — монтируются на трубы с резьбой.
- Глухие фланцы — используются для герметичного перекрытия трубопровода.
Уплотнительные прокладки — размещаются между фланцами для предотвращения утечек. Прокладки могут быть изготовлены из различных материалов:
- Резиновые прокладки — для низких температур и невысокого давления.
- Паронитовые прокладки — для средних температур и давлений.
- Металлические прокладки — для высоких температур и экстремальных условий.
Крепежные элементы (болты, гайки, шайбы) — соединяют фланцы и обеспечивают надежное прилегание прокладки для герметизации соединения.
Процесс монтажа фланцевого соединения
- Подготовка труб: концы труб подготавливаются, выравниваются и очищаются.
- Установка фланцев: фланцы надеваются на концы труб и фиксируются сваркой (для металлических труб) или специальными муфтами (для пластиковых труб).
- Установка прокладки: уплотнительная прокладка размещается между фланцами.

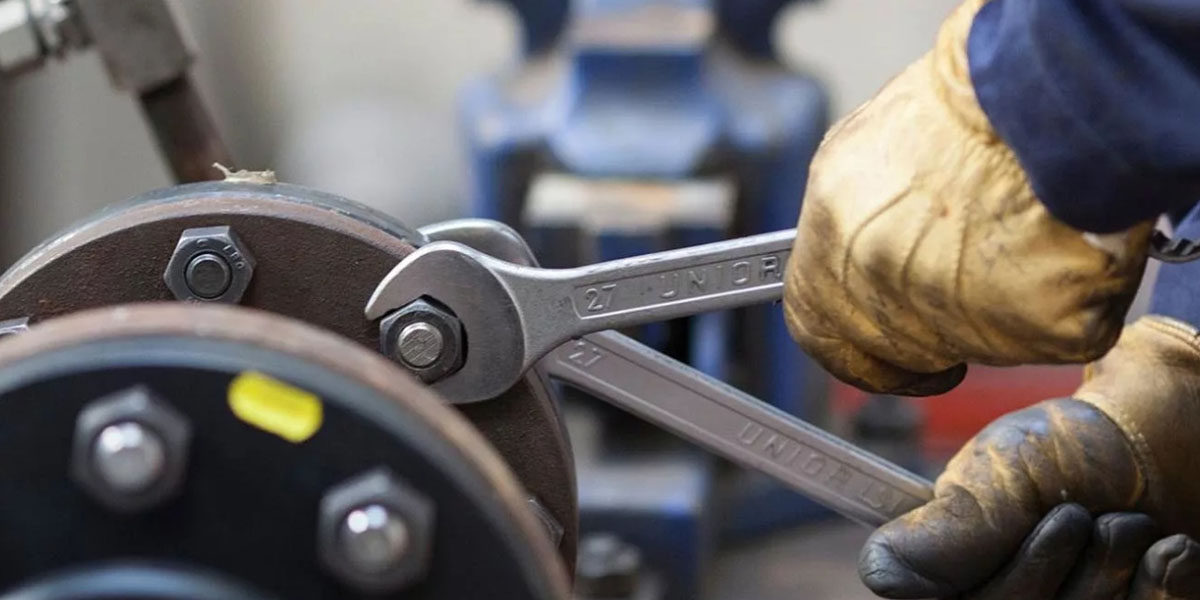

- Соединение фланцев: фланцы соединяются болтами, которые затягиваются равномерно крест-накрест для обеспечения равномерного давления на прокладку.
- Контроль качества: соединение проверяется на герметичность и прочность.
Преимущества фланцевого соединения
- Разборность: соединение можно многократно собирать и разбирать без ущерба для труб.
- Герметичность: использование качественных прокладок обеспечивает высокую герметичность.
- Удобство обслуживания: лёгкий доступ к соединениям для ремонта и замены компонентов.
- Универсальность: подходит для различных материалов труб (металл, пластик).
- Прочность: выдерживает высокие температуры и давления.
- Гибкость в эксплуатации: может применяться в стационарных и мобильных системах.
Недостатки фланцевого соединения
- Вес и габариты: фланцы и крепежные элементы увеличивают вес трубопровода.
- Сложность монтажа: требует высокой точности при затяжке болтов.
- Риск утечек: при неправильной установке прокладки или неравномерной затяжке.
- Обслуживание: необходимость регулярного осмотра и подтяжки болтов.
- Стоимость: более высокая стоимость компонентов по сравнению с другими методами соединения.
Область применения фланцевых соединений
- Промышленность: нефтехимическая, газовая и химическая отрасли.
- Водоснабжение и отопление: городские и частные сети водоснабжения.
- Энергетика: трубопроводы в тепловых и атомных электростанциях.
- Судостроение: системы охлаждения и подачи жидкостей.
- Системы высокого давления: газопроводы и паропроводы.
- Транспортировка жидкостей: трубопроводы для химических реагентов, топлива и воды.
Фланцевое соединение остаётся одним из самых надёжных и универсальных методов соединения труб благодаря своей прочности, гибкости и способности выдерживать экстремальные условия эксплуатации. При правильной установке и регулярном обслуживании оно гарантирует долговечность и герметичность трубопроводной системы.
