Что делать, если потек пластинчатый теплообменник в ИТП: пошаговая инструкция до приезда сервисной службы

Авария в Индивидуальном Тепловом Пункте (ИТП) – это всегда стресс для службы эксплуатации. Появление луж под оборудованием, свист вырывающегося пара или резкое падение давления на манометрах требуют немедленного реагирования. Теплоноситель в городских сетях Санкт-Петербурга может подаваться под давлением до 16 атмосфер и иметь температуру выше 100°C. Паника и неправильные действия персонала в такой ситуации часто приводят к тяжелым ожогам, затоплению подвалов и полному разрушению дорогостоящего оборудования.

В этой статье инженеры ООО «Интэн» подготовили четкий экстренный алгоритм действий. Вы узнаете, как грамотно локализовать протечку, в каких случаях можно временно устранить течь своими силами, а когда требуется срочная профессиональная переборка пакета пластин.

Первые признаки аварии: как вовремя идентифицировать проблему

Протечки бывают двух типов: внешние (видимые) и внутренние (скрытые перетоки между контурами). Внешняя течь разборного пластинчатого теплообменника – самая частая проблема, которую можно диагностировать визуально.

Обратите внимание на следующие критические маркеры:

• Появление капель или струек воды из-под резиновых уплотнений между стальными пластинами.
• Скопление воды на станине (нижней направляющей) теплообменника или образование луж на полу ИТП.
• Характерный запах сырости и повышенное парообразование в помещении теплового пункта.
• Резкое падение давления во внутреннем контуре здания, сопровождающееся непрерывной работой подпиточных насосов.
• Повышенный шум при работе циркуляционных насосов (сигнализирует о завоздушивании системы из-за потери теплоносителя).

Экстренный алгоритм действий при обнаружении протечки

Если вы обнаружили, что теплообменник дал течь, действовать нужно быстро, но строго по регламенту техники безопасности. Ваша главная задача на этом этапе – локализовать аварию, не допустить размыва фундамента и сохранить работоспособность остальных узлов ИТП.

Шаг 1. Обеспечение безопасности и оценка рисков

Категорически запрещается подходить к теплообменнику, если из него бьет мощная струя горячей воды или пара. Оцените масштаб бедствия с безопасного расстояния. При риске затопления электрощитовых немедленно обесточьте помещение ИТП с главного распределительного щита. Наденьте средства индивидуальной защиты: термостойкие перчатки, защитные очки и плотную спецодежду.

Шаг 2. Локализация аварии и отключение контуров

Необходимо отсечь поврежденный аппарат от городских тепловых сетей и внутреннего контура здания. Закрытие задвижек проводится в строгой последовательности, чтобы избежать резких скачков давления:

1. Плавно закройте запорную арматуру на подающем трубопроводе (вход греющей среды от теплосети).
2. Закройте запорную арматуру на обратном трубопроводе греющего контура.
3. Отключите циркуляционные насосы нагреваемого контура (отопление или ГВС), чтобы остановить движение воды.
4. Плавно перекройте задвижки на входе и выходе внутреннего (нагреваемого) контура.

Шаг 3. Естественное остывание и сброс давления

Никогда не пытайтесь проводить манипуляции с неостывшим аппаратом. Дождитесь падения температуры теплоносителя минимум до 40°C. После остывания откройте воздушные (воздушники) и дренажные вентили на обвязке теплообменника, чтобы стравить остаточное давление и слить воду из пакета пластин в систему канализации. Стрелки манометров на всех портах должны опуститься до нулевой отметки.

Оценка масштабов: можно ли устранить течь своими силами?

После полного сброса давления и осушения аппарата возникает главный вопрос: нужно ли полностью разбирать теплообменник или достаточно просто подтянуть стяжные шпильки?

Когда поможет протяжка пакета пластин

Стяжка пакета может помочь, если протечка вызвана естественным температурным расширением/сжатием металла при смене сезонов (особенно в начале отопительного периода), или если резиновые уплотнения слегка потеряли эластичность, но еще не разрушились.

Правила безопасной протяжки:

• Найдите на раме аппарата заводской шильдик (металлическую табличку) или загляните в паспорт изделия.
• Найдите значение «Размер А» (или A-dimension) – это минимально допустимое расстояние между неподвижной и прижимной плитами, при котором гарантируется герметичность и исключается деформация пластин.
• Измерьте рулеткой текущее расстояние между плитами по всем четырем углам. Если оно больше паспортного «Размера А», вы можете попытаться подтянуть шпильки.
• Стяжка выполняется строго крест-накрест, с использованием динамометрического ключа. Разница в расстоянии между плитами по краям не должна превышать 1-2 мм во избежание перекоса.

Внимание: Если текущий размер пакета уже равен минимальному «Размеру А», тянуть дальше категорически запрещено! Вы раздавите рельеф пластин, и аппарат придется полностью утилизировать.

Главные причины, из-за которых текут разборные теплообменники

Понимание физики процесса помогает избежать повторения аварий. Практика сервисной службы «Интэн» в Санкт-Петербурге показывает, что протечки редко возникают на пустом месте. Основные причины включают:

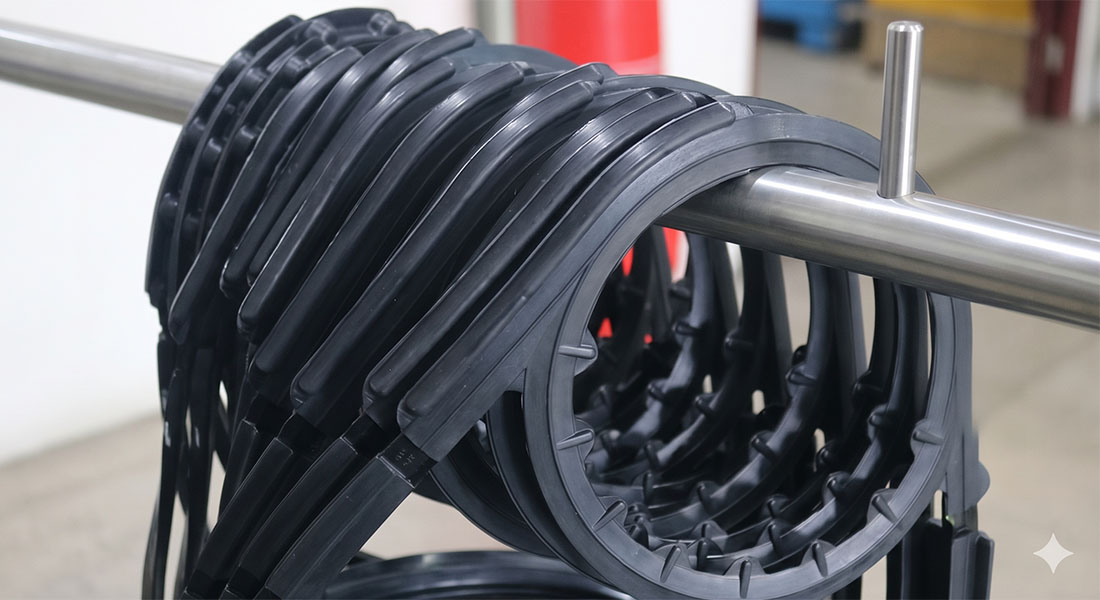

1. Старение и "дубение" уплотнений. Резиновые прокладки из EPDM, NBR или Viton имеют ограниченный срок службы (обычно 3-5 лет). Под воздействием высоких температур и химических примесей резина теряет эластичность, трескается и перестает держать рабочее давление.
2. Гидроудары в сети. Резкое открытие задвижек или внезапный запуск мощных сетевых насосов вызывает ударную волну. Кинетическая энергия воды буквально выдавливает резиновые уплотнения из пазов.
3. Химическая деградация. Использование некачественных кислот при дешевой химической промывке разрушает не только накипь, но и структуру резиновых прокладок.

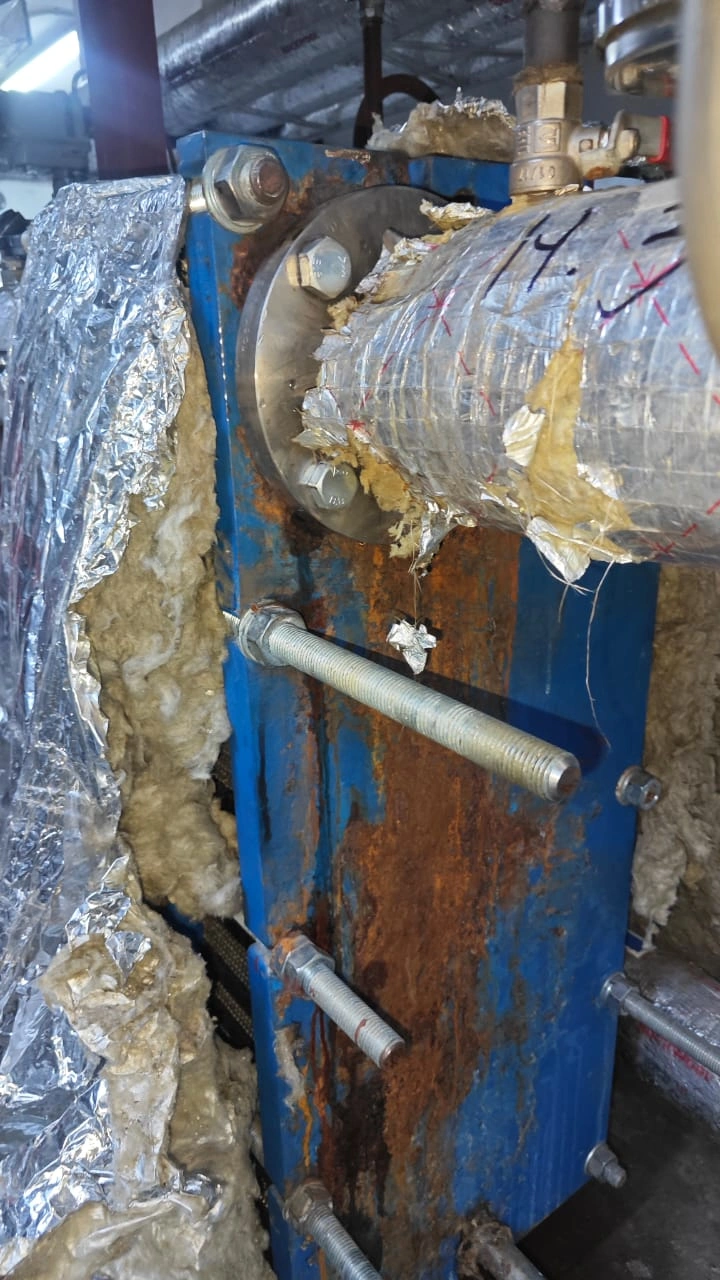

4. Неправильная сборка. Перекос прижимной плиты при предыдущем обслуживании или попадание твердого мусора (окалины, камней) между пластинами неминуемо ведет к нарушению герметичности.

Чего категорически нельзя делать при протечке (Частые ошибки)

Пытаясь быстро спасти ситуацию и вернуть тепло в здание, обслуживающий персонал часто совершает фатальные ошибки, увеличивающие смету ремонта в несколько раз:

• Протяжка шпилек под давлением. Это самая опасная ошибка, которая может привести к срыву резьбы шпильки, моментальному раскрытию пакета пластин и выбросу кипятка в помещение.
• Использование автомобильных герметиков и силикона. Обмазывание текущего теплообменника снаружи герметиком абсолютно бесполезно. Рабочее давление теплосети выдавит любую «заплатку» в течение первых минут работы.
• Замена только одной прокладки. Если потекла одна прокладка в середине пакета, значит, ресурс исчерпали и все остальные. Частичная замена приведет к тому, что через неделю аппарат потечет в другом месте. Уплотнения всегда меняются полным комплектом.

Профессиональная помощь в Санкт-Петербурге: решения от ООО «Интэн»

Временная стяжка шпилек – это лишь отсрочка неизбежного капитального ремонта. Если теплообменник дал течь, резина уже потеряла свои свойства, и аппарат нуждается в полноценном сервисном обслуживании.

Специалисты инженерной компании «Интэн» готовы оперативно выехать на ваш объект в любой район СПб и Ленинградской области.

Как мы восстанавливаем герметичность:

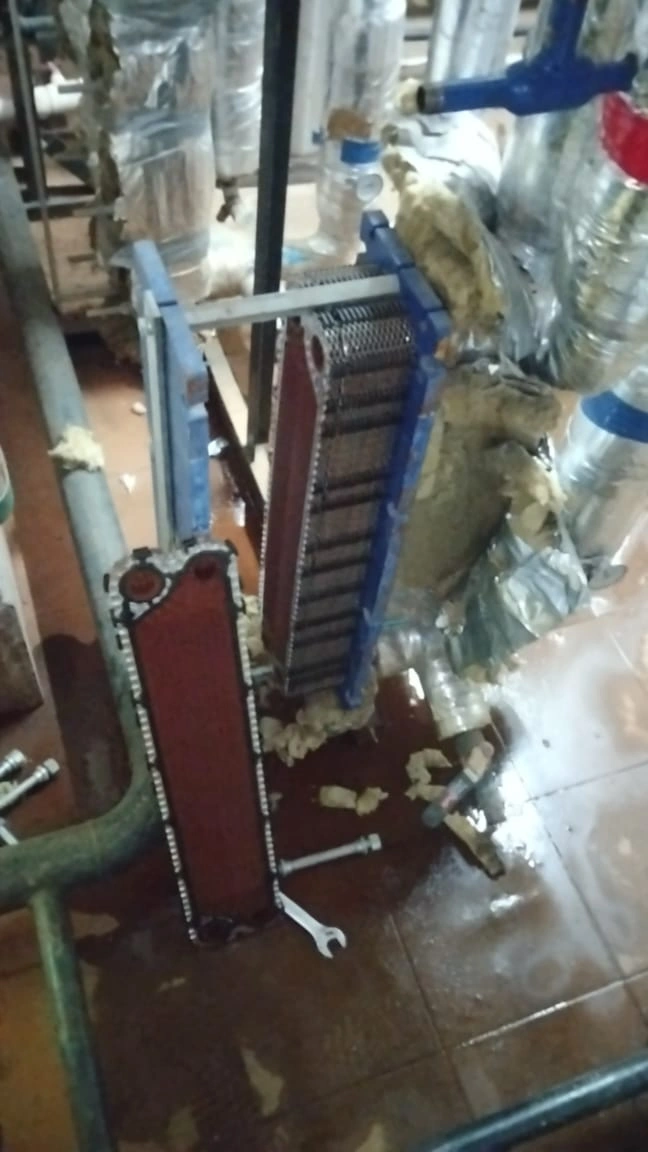

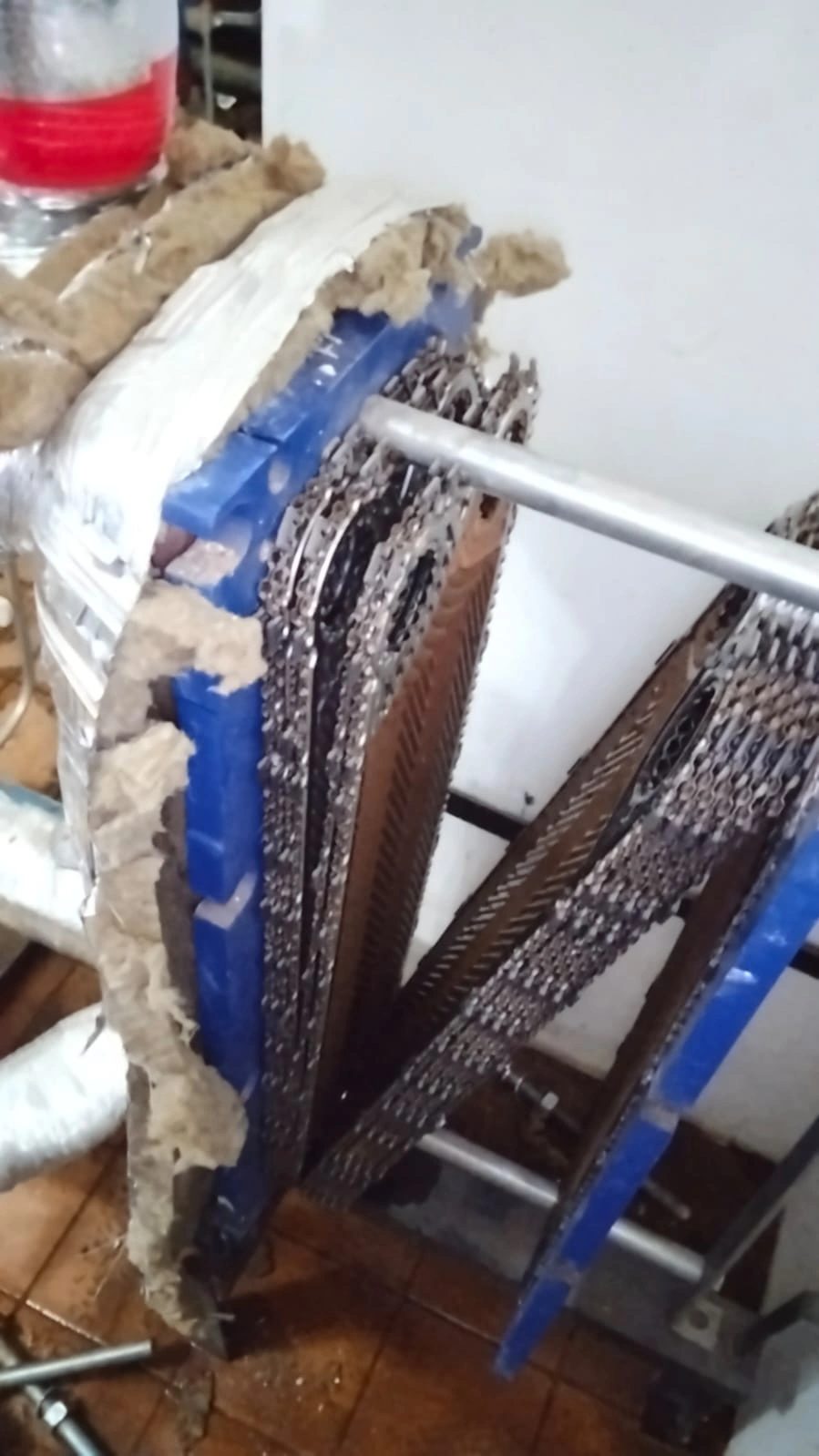

1. Выполняем профессиональную разборку и дефектовку пакета пластин.
2. Проводим глубокую химическую очистку стальных пластин от накипи и шлама в специальных ваннах.
3. Удаляем старые уплотнения и остатки клея, подготавливая пазы.
4. Устанавливаем новый оригинальный комплект прокладок (клипсовых или клеевых), строго соответствующий температурному графику вашего ИТП.
5. Производим равномерную динамометрическую стяжку до заводского «Размера А».
6. Выполняем финальную опрессовку (гидравлические испытания) повышенным давлением и сдаем полностью готовый к работе узел.

Не рискуйте безопасностью здания и не ждите, пока мелкая течь превратится в потоп. Если ваш теплообменник дал сбой, перекройте контуры по нашей инструкции и немедленно свяжитесь с диспетчером ООО «Интэн» для вызова аварийной бригады.
