Замена уплотнений (прокладок) в пластинчатом теплообменнике: сроки службы EPDM/NBR и правила переборки

Надежность любого разборного пластинчатого теплообменника (ПТО) в Индивидуальном Тепловом Пункте (ИТП) зависит не только от качества стальных пластин, но и от состояния полимерных прокладок. Именно уплотнения принимают на себя главную нагрузку, обеспечивая герметичность контуров и предотвращая смешение греющей и нагреваемой сред.

Однако резина – это материал, подверженный естественному старению. Со временем под воздействием перепадов температур, высокого давления и агрессивной химической среды теплоносителя прокладки теряют эластичность. В этой статье инженеры ООО «Интэн» подробно разбирают, чем отличаются материалы EPDM, NBR и Viton, сколько они служат в реальных условиях Санкт-Петербурга, и как должна проходить профессиональная переборка пакета пластин.

Зачем нужны уплотнения и почему они выходят из строя?

В конструкции разборного аппарата прокладка укладывается в специальную посадочную канавку (штампованный паз) по периметру стальной пластины. При стягивании пакета шпильками резина сжимается, заполняя все микронеровности металла, и создает абсолютно герметичный барьер.

Главная физическая характеристика любой прокладки – это ее способность к упругому восстановлению. Пока резина эластична, она компенсирует тепловое расширение и сужение металла при колебаниях температуры в ИТП.

Главные враги резиновых прокладок:

1. Температурное старение. Постоянная работа при предельных температурах (выше 110-130°C) вызывает необратимые изменения в структуре полимера. Прокладка «дубеет», становится жесткой и хрупкой, теряя способность герметизировать стык.
2. Остаточная деформация сжатия. Если аппарат был перетянут (сжат сильнее паспортного значения), резина сплющивается и уже никогда не возвращается к исходной толщине при разборке.
3. Химическая деградация. Хлор, машинное масло (часто встречающееся в теплосетях), а также дешевые неингибированные кислоты для промывки разъедают поверхность эластомера.
4. Гидроудары. Резкие скачки давления в системе способны физически выдавить размягченную или старую прокладку из посадочного паза.

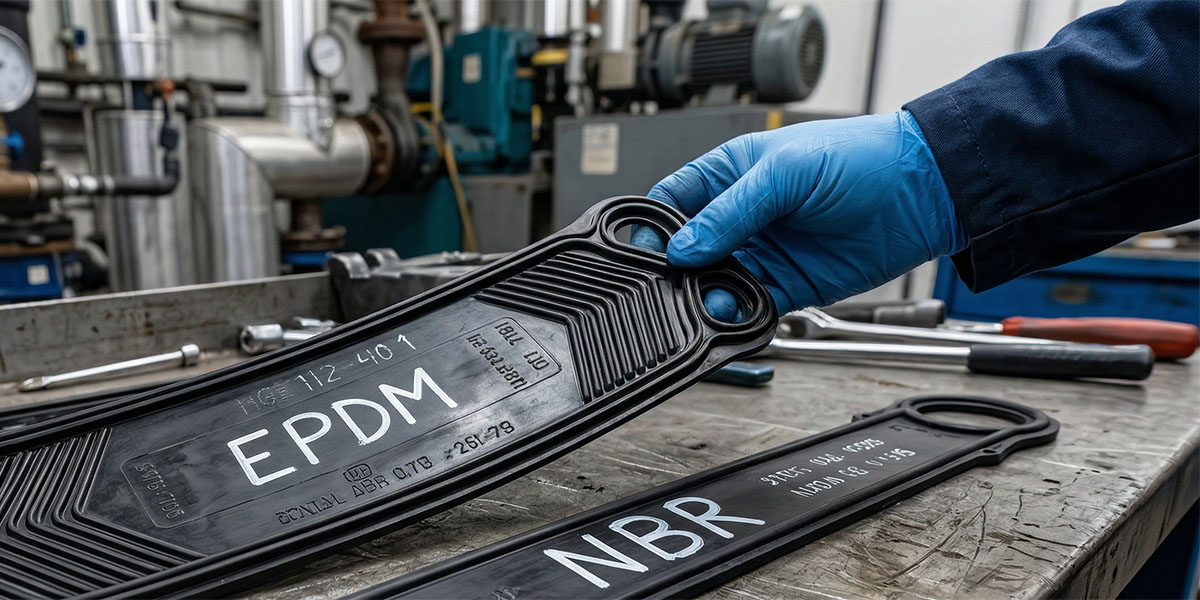

Материалы уплотнений: в чем разница между EPDM, NBR и Viton?

Выбор материала прокладки – это критический этап. Установка неподходящего эластомера приведет к тому, что теплообменник потечет уже через месяц после запуска. Рассмотрим три основных промышленных стандарта.

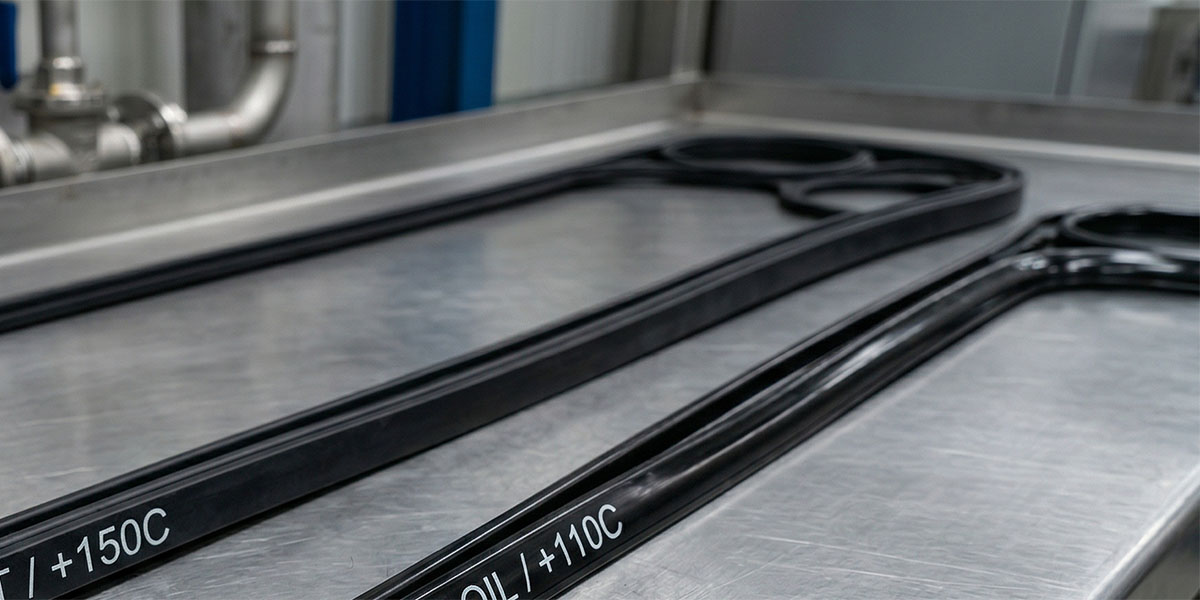

EPDM (Этиленпропиленовый каучук)

Это самый распространенный материал в сфере ЖКХ и теплоснабжения. EPDM отлично справляется с горячей водой и паром.

• Рабочая среда: Горячая вода, растворы гликолей (этиленгликоль, пропиленгликоль), слабые кислоты.
• Температурный диапазон: От -20°C до +150°C (для модификации EPDM-HT – до +160°C).
• Чего боится: Категорически не переносит нефтепродукты, машинные масла и жиры. Масло заставляет EPDM набухать и разрушаться.
• Срок службы в ИТП: В среднем 3–5 лет при соблюдении температурного графика теплосети.

NBR (Нитрил-бутадиеновый каучук)

Этот материал выбирают, когда в системе присутствуют масляные примеси или теплоноситель имеет специфический состав.

• Рабочая среда: Вода, масло, нефтепродукты, пищевые жидкости.
• Температурный диапазон: От -10°C до +110°C (модификация NBR-HT выдерживает до +135°C).
• Чего боится: Плохо переносит пар высоких параметров и озон.
• Срок службы в ИТП: При стабильных температурах служит 3–4 года. Важно не допускать перегрева, так как NBR дубеет быстрее, чем EPDM.

Viton / FKM (Фторкаучук)

Премиальный и очень дорогой материал, используемый на специфических промышленных объектах Санкт-Петербурга.

• Рабочая среда: Агрессивные кислоты, хлорированная вода, высокотемпературные органические растворители.
• Температурный диапазон: От -10°C до +200°C.
• Срок службы: Может превышать 5–7 лет в экстремальных условиях, где EPDM сгорит за неделю.

Виды крепления: клипсовые (Clip-on) и клеевые прокладки

По способу фиксации на стальной пластине уплотнения делятся на две категории. Это важно учитывать при планировании сервисных работ и закупке ЗИП.

• Клипсовые (Clip-on, Paraclip, Hang-on). На внешней стороне прокладки имеются специальные резиновые «усики» (клипсы), которые защелкиваются за край стальной пластины. Это современный стандарт (например, у оборудования Ридан, Alfa Laval). Их огромный плюс – скорость замены. Для переборки аппарата не требуется клей, монтаж происходит прямо на объекте.
• Клеевые уплотнения. Прокладка фиксируется в посадочной канавке с помощью специального двухкомпонентного эпоксидного клея. Этот метод обеспечивает феноменальную надежность при высоких давлениях, но усложняет ремонт. Для замены необходимо вывезти пластины в сервисный центр, выжечь старый клей в печи, очистить канавки, нанести новый клей и отправить пакет под термопресс.

Признаки того, что уплотнения пора менять

Не стоит дожидаться, пока ИТП зальет кипятком. Опытный инженер всегда планирует закупку комплекта прокладок заранее. Обратите внимание на следующие сигналы:

1. Истечение срока службы. Если аппарат работает более 4 лет без замены резинок, они находятся в зоне риска.
2. Частые перепады давления (перетяжка). Если для устранения мелких капель аппарат уже несколько раз стягивали шпильками, и размер пакета достиг минимального значения «Размер А», резина полностью утратила упругость.

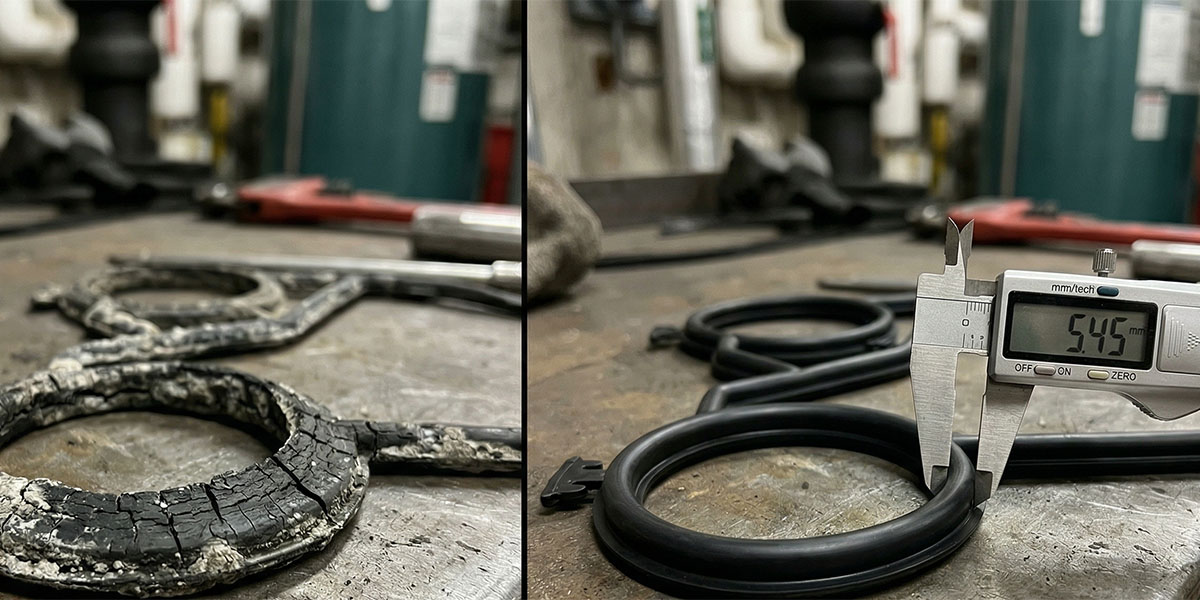

3. Хрупкость при вскрытии. Если вы разобрали аппарат для механической очистки, и прокладки ломаются в руках, трескаются или крошатся – ставить их обратно нельзя. Собрать герметичный пакет из таких резинок не получится.
4. Внешние потеки. Появление капель, высолов или ржавых подтеков на краях пластин – явный сигнал к срочному ремонту.

Правила профессиональной переборки пакета пластин

Замена уплотнений – это сложная технологическая операция. Ошибка на любом из этапов приведет к порче дорогостоящих комплектующих. Инженеры ООО «Интэн» выполняют переборку по следующему регламенту:

Этап 1. Подготовка и дефектовка

Перед началом работ аппарат отключается от сети и дренируется. Инженер замеряет текущее расстояние между прижимной и неподвижной плитами. После расшпилевки пакета каждая пластина осматривается на предмет микротрещин, коррозии и деформации геометрии.

Этап 2. Очистка пластин и посадочных канавок

Новая прокладка должна лечь на идеально чистый металл. Пластины подвергаются замачиванию в химических реагентах (например, Mr. Bond) для удаления накипи, после чего промываются аппаратом высокого давления (АВД). Особое внимание уделяется посадочной канавке – в ней не должно оставаться грязи, старой резины или остатков старого клея.

Этап 3. Установка новых уплотнений

• При клипсовом креплении инженер аккуратно защелкивает усики прокладки по периметру пластины, следя за тем, чтобы резина не перекручивалась и ложилась ровно в паз.
• Если пластины клеевые, применяется специализированный клей (например, 3M), после чего пакет стягивается и отправляется на полимеризацию.
• Важно: первая и последняя прокладки в пакете (торцевые) имеют особую форму. Их установка требует повышенного внимания.

Этап 4. Сборка и динамометрическая стяжка (размер А)

Пластины с новыми прокладками устанавливаются на направляющую рамы в строгом соответствии со схемой компоновки (чередование рифления). Стяжка шпилек производится крест-накрест. Обязательно использование динамометрического инструмента для контроля равномерности усилия. Пакет стягивается до расчетного «Размера А», указанного в паспорте теплообменника.

Почему частичная замена прокладок – это выброшенные деньги?

Стремясь сэкономить, некоторые заказчики просят заменить только те 2-3 прокладки, из-под которых течет вода. Это грубейшая ошибка.

Дело в том, что все уплотнения в аппарате работают в одинаковых условиях. Если ресурс исчерпан у одной прокладки, значит, остальные находятся в таком же критическом состоянии. Более того, новая прокладка имеет заводскую толщину и упругость, а старые (даже если они еще не текут) уже сплющены. При попытке стянуть пакет, состоящий из старых и новых резинок, нагрузка распределится неравномерно. Это приведет либо к деформации металла, либо к появлению новых течей в соседних каналах уже на следующий день. Уплотнения всегда меняются полным комплектом.

Профессиональная замена уплотнений в Санкт-Петербурге

Попытка перебрать теплообменник силами неквалифицированных слесарей часто заканчивается покупкой нового аппарата. Доверьте эту работу профессионалам.

Специалисты компании ООО «Интэн» выполняют замену уплотнений EPDM, NBR и Viton для теплообменников любых марок (Ридан, Alfa Laval, Этра, Данфосс, Кельвион). Мы подберем оригинальные прокладки под ваш температурный график, проведем химическую очистку пластин, выполним правильную стяжку и опрессуем ИТП с предоставлением официальной гарантии на герметичность.

Своевременное обновление полимерных комплектующих – это залог того, что ваш тепловой пункт без проблем отработает отопительный сезон, а здание не останется без тепла в самые сильные морозы.
