Гидроудары при пуске тепла в СПб: как спасти теплообменники и трубы от разрывов в сентябре

Сентябрь в Санкт-Петербурге и Ленинградской области – это период экстремального напряжения для всех коммунальных служб, председателей ТСЖ и владельцев коммерческой недвижимости. Когда городские теплоснабжающие организации начинают заполнять магистрали и давать давление, в подвалах зданий разворачиваются настоящие технические драмы. Неопытный слесарь спускается в тепловой пункт, резко дергает ручку шарового крана, и по трубам разносится глухой, тяжелый металлический стук, похожий на удар кувалдой. Следующая картина: залитый кипятком подвал, клубы пара, уничтоженная электроника и паника арендаторов.

Это явление называется гидравлическим ударом. В период осеннего старта отопительного сезона именно гидроудары становятся причиной 80% всех крупных аварий в инженерных сетях. Ущерб от одной такой ошибки может исчисляться сотнями тысяч рублей, не считая штрафов за простой здания без тепла. В этом подробном руководстве мы разберем физику процесса, выясним, почему дорогостоящее оборудование выходит из строя за секунды, и предоставим четкий алгоритм безаварийного запуска ИТП.

Что такое гидроудар в системе отопления и почему он происходит осенью

Чтобы защитить свое оборудование, необходимо понимать природу разрушительной силы. Вода, выступающая в роли теплоносителя – это практически несжимаемая жидкость. Когда она движется по трубопроводам с определенной скоростью, она обладает огромной кинетической энергией.

Физика процесса: как вода рвет металл

Гидравлический удар (эффект Жуковского) возникает в момент резкого изменения скорости потока жидкости. Самый типичный сценарий – мгновенное закрытие или открытие запорной арматуры. Если поток воды, несущийся по трубе, внезапно встречает преграду, его кинетическая энергия никуда не исчезает. Она моментально переходит в потенциальную энергию давления.

Ударная волна начинает распространяться по трубе в обратном направлении со скоростью звука в воде (около 1400 метров в секунду). В точке удара давление может кратковременно подскочить с рабочих 5–6 атмосфер до 30–40 бар. Ни один стандартный элемент системы отопления не рассчитан на такие перегрузки. За доли секунды металл испытывает напряжение, превышающее предел его текучести.

Особенности петербургских теплосетей в период запуска

В Санкт-Петербурге проблема усугубляется изношенностью наружных магистралей и перепадами рельефа. В начале сентября ГУП «ТЭК СПб» и другие ресурсоснабжающие организации начинают заполнять пустые летние трассы. В трубах скапливается огромное количество воздуха.

Воздух, в отличие от воды, отлично сжимается. Воздушная пробка в трубе работает как пружина. Когда под давлением сетевого насоса вода бьет в воздушную пробку, воздух резко сжимается, а затем с огромной силой «выстреливает» воду дальше по трубе. Возникает кавитационный гидроудар, который буквально разносит слабо закрепленные узлы теплового пункта.

Главные жертвы гидроудара в индивидуальном тепловом пункте (ИТП)

Индивидуальный тепловой пункт состоит из множества сложных узлов, и гидроудар всегда бьет по самому слабому звену. Чаще всего в роли жертвы выступают приборы, обладающие минимальной толщиной стенок и наибольшей площадью сопротивления.

Разрушение пластинчатых теплообменников

Пластинчатый теплообменник – это сердце современного ИТП. Внутри него находятся десятки или сотни тончайших стальных гофрированных пластин (толщиной 0,4–0,5 мм). Когда ударная волна доходит до теплообменника, эти пластины выгибаются дугой.

Что происходит на практике:

• Резиновые прокладки (уплотнения), находящиеся между пластинами, не выдерживают деформации металла и выдавливаются наружу. Аппарат начинает хлестать водой со всех сторон. В лучшем случае потребуется Замена уплотнений теплообменников, если пластины уцелели.
• В худшем случае – пластины лопаются или деформируются настолько, что сборка аппарата становится невозможной. При внутреннем разрыве городская сетевая вода под высоким давлением продавливает внутренний контур отопления здания. В такой ситуации спасет только Срочный ремонт и аварийное обслуживание теплообменников с полной заменой пакета пластин.

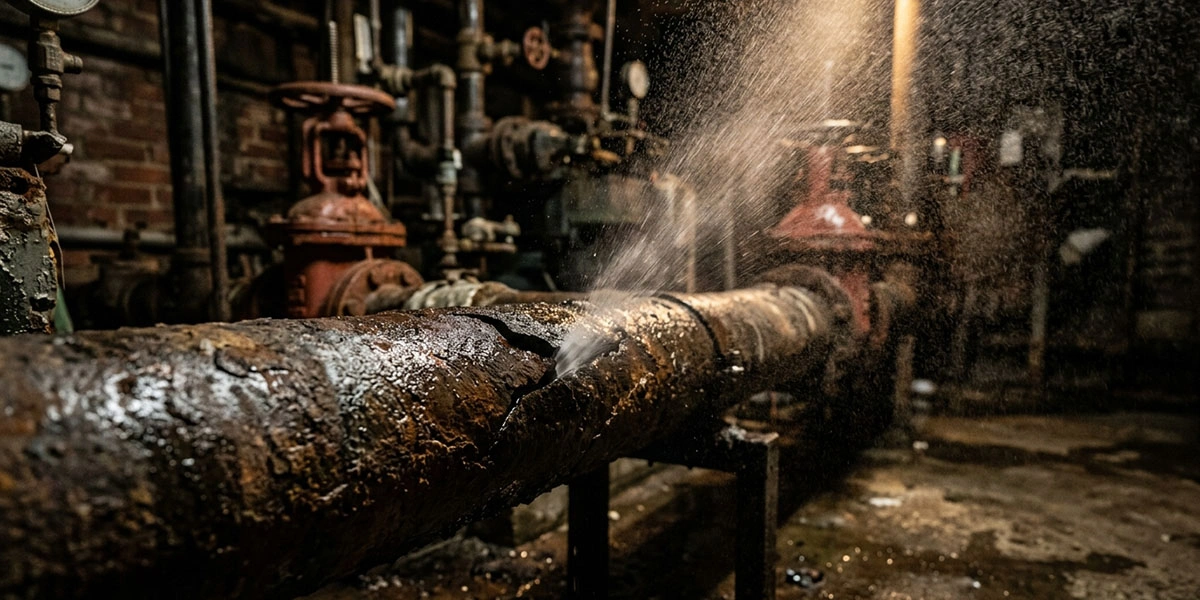

Прорыв трубопроводов и срыв запорной арматуры

Вторая по частоте проблема – разрушение трубных соединений. Ударная волна ищет выход и находит его на поворотах труб (отводах), тройниках и сварных швах, которые истончились из-за летней коррозии. Чугунные задвижки лопаются пополам, а старые резьбовые соединения просто срезает. Если гидравлика здания нарушена глобально, владельцу предстоит дорогостоящий Монтаж инженерных систем отопления с заменой аварийных участков магистрали.

Выход из строя контрольно-измерительных приборов (КИП)

Манометры и датчики давления – это высокоточные приборы с нежными трубками Бурдона или мембранами внутри. Скачок давления до 30 атмосфер моментально разрывает мембрану или безвозвратно деформирует стрелочный механизм. Прибор начинает показывать неверные данные или просто заливает шкалу водой. Без исправных манометров инспектор теплосети не подпишет акт допуска ИТП к эксплуатации.

Чек-лист: как предотвратить гидравлический удар при запуске ИТП

Аварий в сентябре можно легко избежать, если соблюдать строгий регламент пусконаладочных работ. Запуск тепла не терпит суеты.

Правило плавного открытия задвижек

Главное правило любого теплоэнергетика – арматура открывается миллиметрами!

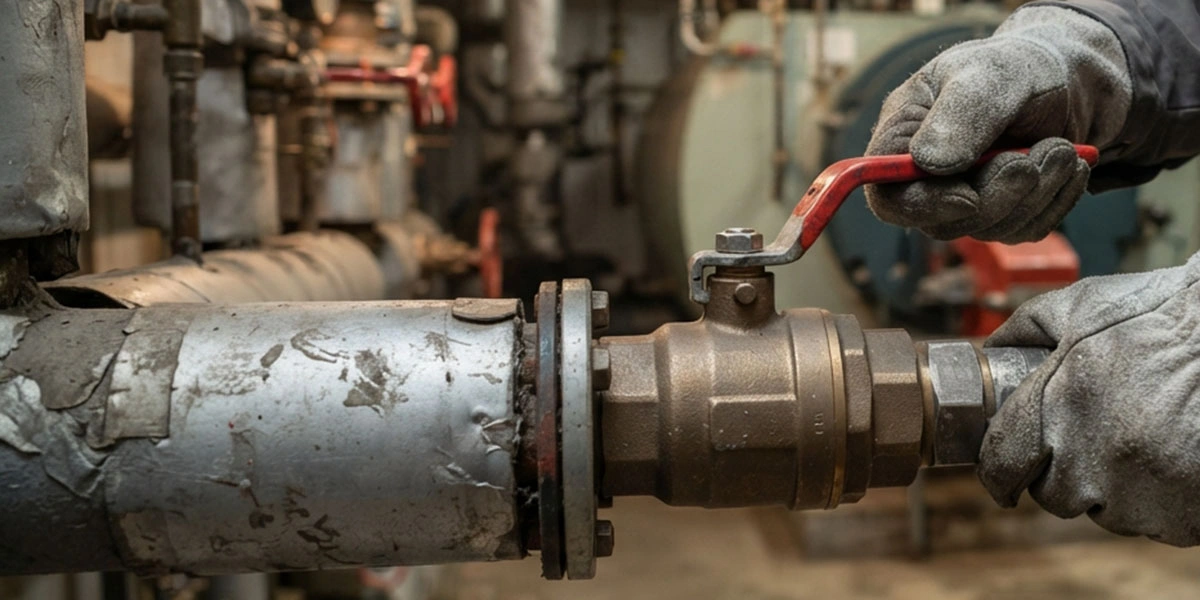

Критическую опасность представляют современные шаровые краны и дисковые затворы (баттерфляй). Конструкция шарового крана позволяет открыть его на 100% за одну секунду поворотом ручки на 90 градусов. Делать это в пустой или завоздушенной системе категорически запрещено.

1. Заполнение системы должно производиться только через обратный трубопровод (с «обратки»).
2. Задвижка на вводе приоткрывается буквально на 5–10%, чтобы вода поступала в систему тонкой струйкой.
3. Инженер должен ориентироваться на звук: должен быть слышен тихий шум перетекающей воды, а не грохот.
4. Полное открытие арматуры производится только после того, как давление до и после задвижки выровняется.

Стравливание воздуха и работа с воздухоотводчиками

Перед подачей воды все автоматические воздухоотводчики на гребенках, коллекторах и в верхних точках стояков здания должны быть проверены. Часто за лето они закисают от грязи и перестают выпускать воздух.

При заполнении системы на верхних этажах (или чердаках) должны находиться сантехники, которые вручную стравливают воздух через краны Маевского. Пока из верхних точек не пойдет сплошная струя воды без пузырей, запускать циркуляционные насосы ИТП нельзя – кавитация разорвет рабочие колеса насосов.

Проверка и настройка регуляторов перепада давления

Регулятор перепада давления (РПД) защищает внутреннюю систему здания от скачков давления в городской магистрали. Перед запуском его необходимо корректно настроить. Если мембрана РПД порвана или импульсная трубка забита грязью, прибор не сработает во время осенних гидравлических возмущений.

Что делать, если гидроудар уже произошел и система дала течь

Если вы услышали резкий удар и обнаружили течь, действовать нужно хладнокровно и по алгоритму:

1. Немедленно перекройте вводные задвижки на тепловом пункте (сначала подачу, затем обратку), чтобы отсечь здание от городской магистрали.
2. Отключите электропитание циркуляционных насосов и контроллеров автоматики, чтобы избежать короткого замыкания в затопленном помещении.
3. Откройте дренажные краны на поврежденном контуре, чтобы сбросить остаточное избыточное давление и слить воду.
4. Вызовите аварийную бригаду для фиксации повреждений и составления акта дефектовки. Ни в коем случае не пытайтесь замотать порванные прокладки теплообменника изолентой или забить чопик в треснувшую чугунную задвижку.

Итоговый вывод: безаварийный пуск тепла – задача для профессионалов

Сентябрьские гидроудары – это не форс-мажор и не случайность. В 99% случаев это прямое следствие некомпетентности персонала, обслуживающего здание, или результат грубейших нарушений технологии заполнения систем отопления. Желание сэкономить на квалифицированных слесарях оборачивается миллионными убытками на восстановление теплообменников и ремонт затопленных офисов первого этажа.

Чтобы осенний запуск прошел гладко, без нервов и разрушений, доверяйте эту процедуру только сертифицированным компаниям. Профессиональное Обслуживание тепловых пунктов (ИТП) подразумевает, что за пуск тепла отвечает инженер, который знает гидравлические особенности вашего здания, правильно настроит автоматику и не допустит гидроударов ни при каких обстоятельствах.

Часто задаваемые вопросы

Мы собрали самые частые вопросы от председателей ТСЖ и владельцев бизнеса, которые сталкиваются с проблемами при старте отопительного сезона, чтобы помочь вам избежать типичных ошибок.

1. Можно ли услышать приближение гидроудара заранее?

Иногда да. Приполнении завоздушенной системы появляются характерные звуки: сильное журчание, бульканье, свист в кранах и мелкая вибрация труб. Это означает, что воздух сжимается под давлением воды. В этот момент необходимо немедленно прекратить подачу теплоносителя и открыть воздухоотводчики.

2. Спасает ли предохранительный клапан от гидравлического удара?

Практически нет. Стандартные пружинные предохранительные клапаны (сбросники), установленные в ИТП, обладают высокой инерционностью. Они рассчитаны на медленное повышение давления (например, при тепловом расширении воды). Во время гидроудара скачок давления длится сотые доли секунды – пружина клапана просто не успевает сжаться, и удар бьет по теплообменникам и манометрам.

3. Кто виноват в разрыве труб: городская теплосеть или сантехник здания?

Если гидроудар произошел внутри здания при открытии вводных задвижек местным персоналом – вина полностью лежит на управляющей компании или обслуживающей организации. Если же задвижки в здании были открыты заранее, а удар пришел из магистрали из-за резкого включения сетевых насосов городской котельной, вину ресурсоснабжающей организации придется доказывать через техническую экспертизу и суд.

4. Безопасно ли запускать отопление сразу через подающий трубопровод?

Категорически небезопасно. По правилам технической эксплуатации заполнение внутренней системы здания всегда производится через обратный трубопровод (снизу вверх) при закрытой задвижке на подаче. Это позволяет воде плавно вытеснять воздух в самые верхние точки системы без создания кавитационных пустот и гидроударов.

5. Почему после гидроудара из теплообменника капает вода, хотя трещин на металле нет?

Ударная волна вызывает кратковременный изгиб прижимной плиты и самого пакета пластин. Резиновые уплотнения (прокладки) в этот момент смещаются со своих посадочных канавок. Когда давление падает, резина не всегда возвращается на место. Образуются микрощели, через которые начинает сочиться теплоноситель. Требуется переборка аппарата.
