Заклинило насос отопления после лета: диагностика и спасение циркуляционных насосов в ИТП

Конец сентября и начало октября в Санкт-Петербурге и Ленинградской области – это время массового старта отопительного сезона. В этот период обслуживающий персонал зданий сталкивается с одной из самых частых и неприятных технических проблем. При повороте рубильника на шкафу управления циркуляционный насос индивидуального теплового пункта (ИТП) отказывается работать. Вместо тихого шелеста перекачиваемой воды раздается натужный электрический гул, корпус агрегата стремительно нагревается, а через несколько секунд с громким щелчком срабатывает автомат тепловой защиты, обесточивая линию.

Вердикт в таких случаях однозначен – ротор насоса заклинило. За время длительного летнего простоя подвижные части агрегата «прикипели» к неподвижным. Если в этот момент проявить некомпетентность и попытаться принудительно удержать питание включенным, обмотки статора гарантированно сгорят, что приведет к необходимости покупки нового дорогостоящего агрегата. В этой статье мы подробно разберем физику закисания насосов, научимся распознавать симптомы и предоставим четкий инженерный алгоритм, который поможет спасти оборудование и успешно запустить тепло в здании.

Почему закисает вал циркуляционного насоса за время летнего простоя

Чтобы понять причину блокировки, необходимо разобраться в конструкции оборудования и специфике нашего региона. В ИТП коммерческих зданий и многоквартирных домов применяются два типа насосов: с «мокрым» и «сухим» ротором. В агрегатах с мокрым ротором подвижные части находятся непосредственно в перекачиваемом теплоносителе, который играет роль смазки и охладителя.

Специфика воды в Санкт-Петербурге и образование шлама

Невская вода, питающая большинство котельных СПб, отличается высокой мягкостью, но при этом содержит много растворенного кислорода (если деаэрация на ТЭЦ проведена некачественно). Это создает идеальные условия для кислородной коррозии стальных труб. За 4–5 месяцев летнего простоя циркуляция в здании отсутствует. Взвешенные частицы оксида железа (ржавчины), магнетит и окалина под действием гравитации оседают в самых нижних точках системы.

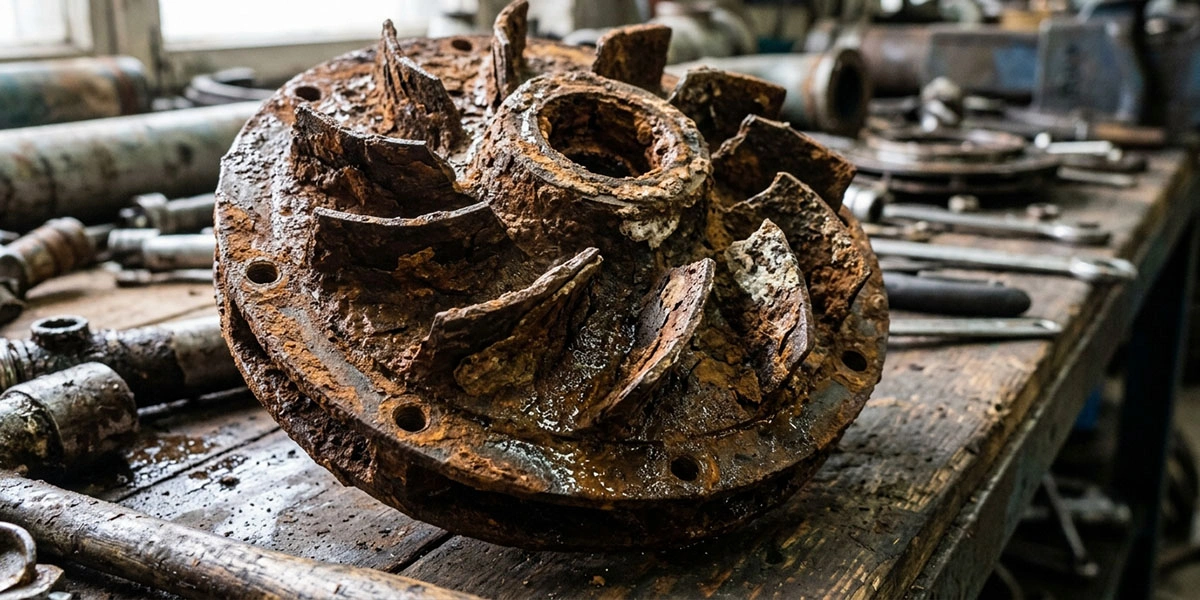

Рабочая камера (улитка) циркуляционного насоса часто становится такой ловушкой для грязи. Шлам плотно утрамбовывается между лопастями рабочего колеса и корпусом. Зазоры в современных энергоэффективных насосах (например, Grundfos, Wilo, DAB) составляют доли миллиметра. Даже небольшого слоя слежавшейся ржавчины достаточно, чтобы намертво заблокировать вращение.

Электрохимическая коррозия и блокировка подшипников

В насосах с мокрым ротором вал вращается в керамических или графитовых подшипниках скольжения. В неподвижном состоянии, находясь в агрессивной водной среде с примесями солей, между металлом вала и материалом подшипника возникают гальванические токи. Происходит микроскопическое диффузионное сращивание материалов – ротор буквально «приваривается» к статору.

В мощных магистральных насосах с сухим ротором проблема кроется в торцевых механических уплотнениях. Без регулярного смазывания водой пружины и графитовые кольца уплотнения слипаются. Стартового крутящего момента электродвигателя просто не хватает, чтобы разорвать эту связь.

Симптомы заклинившего насоса: как вовремя распознать проблему

Главная задача инженера при пусконаладочных работах – вовремя заметить нештатную работу агрегата и отключить питание до того, как расплавится изоляция обмоток. На заблокированный вал указывают три характерных признака.

1. Специфический гул без признаков циркуляции

Исправный насос работает с легким шелестом. Если ротор зажат, двигатель издает низкочастотный, тяжелый гул (звук трансформатора под нагрузкой). При этом манометры на подающем и обратном трубопроводах не показывают перепада давления, а трубы после насоса остаются холодными.

2. Резкий нагрев корпуса электродвигателя

Когда электромагнитное поле статора не может провернуть застрявший ротор, вся потребляемая электрическая энергия моментально переходит в тепловую. Корпус двигателя (не насосной части, а именно мотора) разогревается до 80–90 °C буквально за 30–60 секунд. К нему становится невозможно прикоснуться.

3. Срабатывание автоматов защиты

У электродвигателя есть пусковой ток, который в 3–5 раз превышает номинальный рабочий. У исправного насоса этот всплеск длится доли секунды, пока вал не раскрутится. Если вал стоит на месте, сверхток протекает по обмоткам постоянно. Качественная автоматика мгновенно реагирует на это: выбивает автоматические выключатели или срабатывают тепловые реле в шкафу управления.

Пошаговая инструкция: как «сорвать» заклинивший насос без повреждений

Если вы зафиксировали симптомы блокировки, действовать нужно строго по инженерному регламенту. Применение грубой физической силы здесь недопустимо.

Шаг 1. Обесточивание и визуальный осмотр

Первое и самое важное правило – полностью снимите напряжение с насосной группы на электрощите. Повесьте табличку «Не включать! Работают люди». Осмотрите агрегат на предмет внешних повреждений, подтеков воды из-под клеммной коробки и запаха гарелой изоляции.

Шаг 2. Проверка пускового конденсатора (для насосов 220В)

В однофазных насосах малой и средней мощности частой причиной «ложного заклинивания» является высохший или пробитый пусковой конденсатор. Мотор гудит и греется не потому, что забит грязью, а потому, что нет сдвига фаз для старта. Инженер замеряет емкость конденсатора мультиметром. Если она упала более чем на 20% от номинала – деталь подлежит замене.

Шаг 3. Механическое прокручивание вала

Если по электрической части проблем нет, переходим к механике.

• Для насосов с мокрым ротором: На торцевой части двигателя находится большая хромированная пробка-заглушка. Ее необходимо аккуратно выкрутить (может вылиться несколько капель воды – это нормально). Под ней в глубине виден торец вала со шлицем под плоскую отвертку. Вставьте массивную шлицевую отвертку и попытайтесь провернуть вал по направлению, указанному стрелкой на корпусе. Часто бывает достаточно одного усилия, чтобы услышать легкий хруст срываемой накипи, после чего вал начинает вращаться свободно.
• Для мощных консольных насосов: Прокручивание осуществляется за защитный кожух вентилятора охлаждения, либо, после снятия кожуха, за саму крыльчатку. В тяжелых случаях используют специальный ремешковый ключ, которым захватывают соединительную муфту между двигателем и улиткой.

Шаг 4. Деаэрация (стравливание воздуха)

Освобожденный насос нельзя сразу запускать в работу. В улитке мог скопиться воздух. Работа «на сухую» уничтожит керамические подшипники за пару минут. Необходимо приоткрыть запорную арматуру, дождаться заполнения агрегата водой и стравить воздух через центральную заглушку (для мокрых роторов) или через специальные воздухоотводчики.

Скрытые причины: когда дело не только в насосе

Зачастую заклинивший насос – это лишь симптом более масштабной проблемы в ИТП. Если после успешного механического запуска агрегат через пару дней снова встает, проблема кроется в качестве теплоносителя.

Грязь, окалина и куски отколовшейся накипи непрерывно поступают в насос из забитого теплообменника или старых труб. В такой ситуации необходимо не мучить двигатель, а устранять источник загрязнения. Требуется профессиональная Разборная промывка теплообменников, которая удалит шламовые карманы из системы. Если же износу подверглись сами трубы, и они постоянно осыпаются изнутри ржавчиной, единственным надежным решением станет частичный или полный Монтаж инженерных систем отопления с применением современных коррозионностойких материалов и установкой эффективных магнитных шламоуловителей.

Профилактика: как избежать закисания насосов в следующем сезоне

Аварийный запуск всегда сопряжен с риском повредить оборудование. Гораздо дешевле и правильнее не допускать блокировки ротора в принципе. Для этого сервисные инженеры применяют три базовых правила профилактики.

Регулярные кратковременные запуски летом

Самый надежный способ предотвратить залипание – не давать оборудованию стоять неподвижно. Правила технической эксплуатации предписывают кратковременно включать все циркуляционные насосы на 10–15 минут не реже одного раза в месяц в течение всего межотопительного периода. Современные контроллеры автоматики ИТП (например, ОВЕН или Danfoss) имеют встроенную функцию «защиты от закисания» – они сами прокручивают насосы раз в две недели.

Использование частотных преобразователей (ЧРП)м

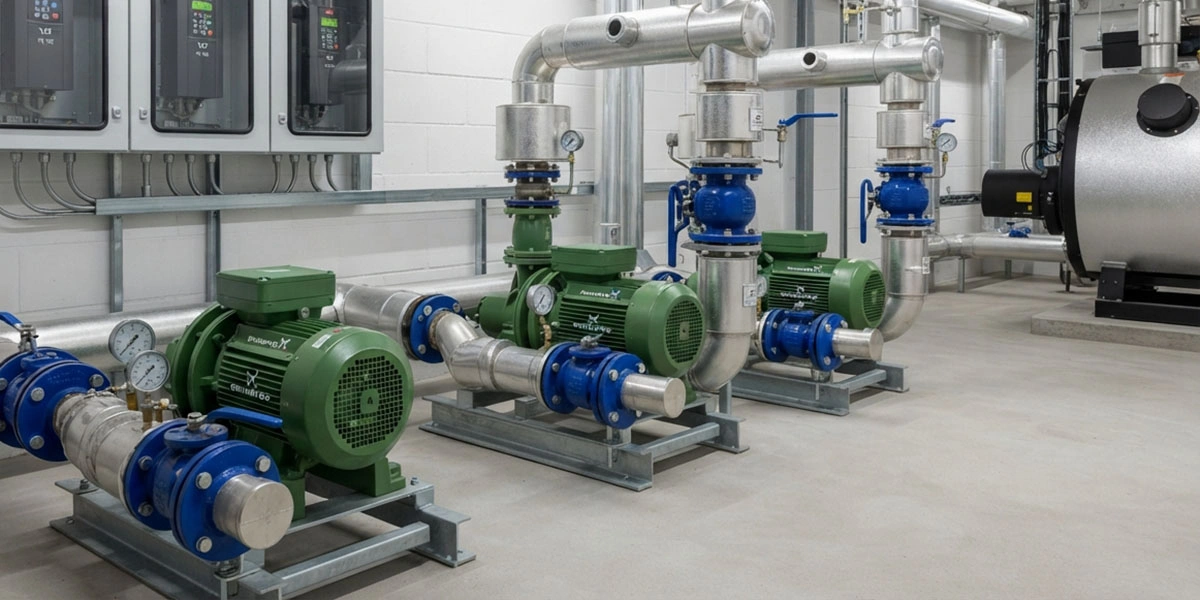

Внедрение частотных преобразователей радикально снижает аварийность. ЧРП обеспечивает плавный пуск двигателя, постепенно увеличивая напряжение и частоту тока. Это исключает гидравлические удары в системе. Кроме того, частотник чутко следит за током: если он фиксирует блокировку вала, он мягко останавливает подачу энергии, не дожидаясь, пока перегреются обмотки статора.

Комплексная подготовка теплового пункта

Качественное регулярное Обслуживание тепловых пунктов (ИТП) гарантирует, что к моменту осеннего пуска все фильтры-грязевики будут очищены, запорная арматура проверена, а насосы продиагностированы. Инженеры сервисной службы берут на себя ответственность за то, что в сентябре здание плавно и без стрессов войдет в отопительный сезон.

Итоговый вывод: спасение насоса – дело техники и опыта

Заклинивший после лета циркуляционный насос – это стандартная рабочая ситуация для изношенных инженерных сетей, которая не должна приводить к панике. Главное правило – никакого насилия над техникой. Удары молотком по чугунному корпусу, попытки прокрутить вал газовым ключом с разрушением резьбы и игнорирование сработавших автоматов защиты – прямой путь к уничтожению оборудования.

Диагностика и «срыв» насоса требуют понимания электрических схем, гидравлики и знания конструктивных особенностей конкретной модели агрегата. Если механическая прокрутка не помогает, а ротор застрял намертво, не рискуйте дорогостоящей техникой. Вызовите квалифицированную бригаду, которая при необходимости проведет демонтаж агрегата, очистку рабочей камеры от окалины и обеспечит безаварийный запуск тепла на вашем объекте. В случае фатальных повреждений специалисты организуют Срочный ремонт и аварийное обслуживание теплообменников и насосных групп, минимизируя время простоя здания.

Частые вопросы (FAQ) по ремонту и запуску насосов отопления в ИТП

Мы собрали пять самых популярных вопросов от председателей ТСЖ и инженеров по эксплуатации зданий, которые сталкиваются с проблемами насосного оборудования в начале отопительного сезона.

1. Можно ли стучать молотком по корпусу насоса, чтобы сорвать вал?

Категорически запрещено. Корпуса (улитки) циркуляционных насосов отливаются из серого чугуна, который является очень хрупким материалом. Резкий удар молотком приведет к образованию микротрещин, через которые начнет сочиться теплоноситель. Кроме того, от удара может расколоться хрупкий керамический вал внутри насоса.

2. Почему насос крутится, гудит нормально, но батареи в здании холодные?

Если вал точно вращается, но циркуляции нет, причин может быть несколько: система завоздушена (рабочее колесо молотит воздух, так называемая кавитация), срезана шпонка рабочего колеса (вал крутится, а лопасти стоят на месте), либо в системе полностью перекрыта запорная арматура или забит фильтр-грязевик перед самим насосом.

3. Сгорел двигатель циркуляционного насоса – можно ли его перемотать?

Для небольших насосов с мокрым ротором перемотка статора экономически нецелесообразна – стоимость качественной ручной работы будет сопоставима с ценой нового агрегата, а заводскую герметичность восстановить крайне сложно. Для мощных фланцевых насосов с сухим ротором перемотка практикуется часто, но требует времени. На этот период в ИТП обязательно должен быть включен резервный насос.

4. Поможет ли спрей WD-40, если вал насоса намертво заржавел?

Применять проникающие смазки типа WD-40 снаружи бессмысленно, так как они не доберутся до рабочей камеры. Если брызгать смазкой внутрь контура при разобранном насосе, агрессивные растворители, содержащиеся в WD-40, вступят в реакцию с резиновыми уплотнениями (EPDM) системы отопления, что приведет к их быстрому разрушению и течам по всем фланцам.

5. Как часто нужно чистить сетчатые фильтры (грязевики) перед насосами?

Обязательная ревизия и очистка фильтров должна проводиться дважды: летом в рамках подготовки к сезону (перед сдачей ИТП инспектору) и через 2–3 недели после фактического запуска городского отопления. Именно в первые недели осени из тепловых сетей прилетает максимальное количество ржавчины и окалины, которое оседает на сетках ваших фильтров.
