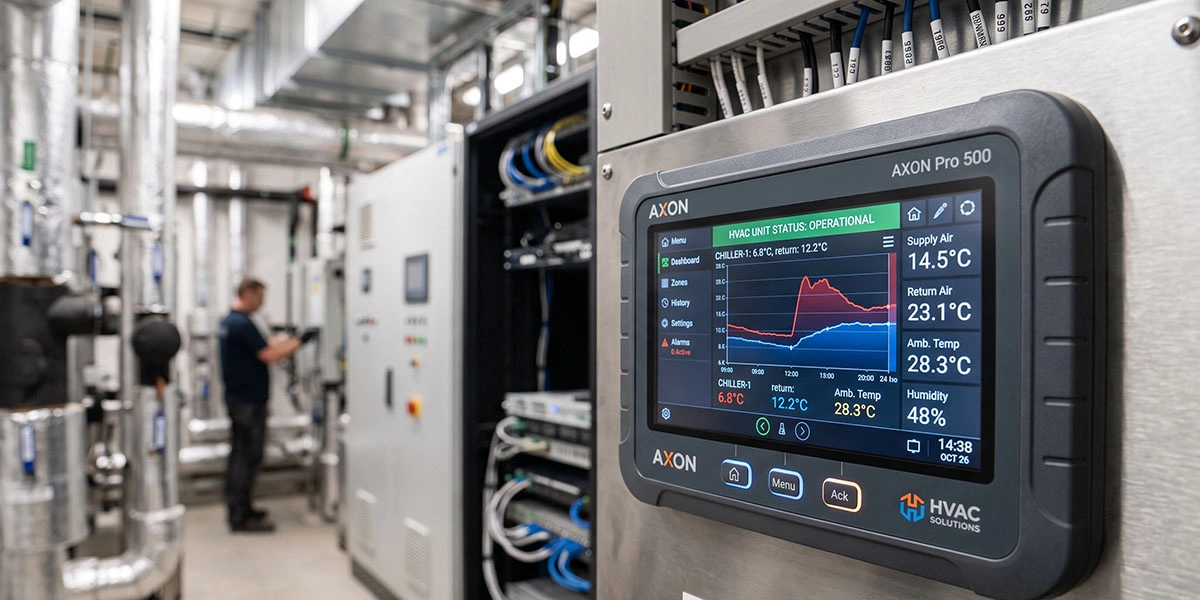

Настройка автоматики ИТП перед холодами: как проверить контроллеры и датчики, чтобы избежать перетопов в сентябре

Климат Санкт-Петербурга и Ленинградской области диктует свои жесткие правила для инженерных систем. Сентябрь и начало октября в нашем регионе – это период экстремальной нестабильности. Ночью температура может опускаться до заморозков, а днем под прямыми лучами солнца фасад здания прогревается до комфортных весенних значений. В таких условиях не настроенный индивидуальный тепловой пункт (ИТП) превращается в генератор колоссальных убытков для управляющей компании или собственника коммерческой недвижимости.

Главная проблема осеннего запуска – это «перетоп». Если автоматизированный узел управления (АУУ) работает по базовым заводским настройкам или остался в том же режиме, что и в январские морозы, в здание будет подаваться избыточное количество тепловой энергии. Итог предсказуем: открытые настежь окна в офисах и квартирах, жалобы жильцов и астрономические счета от ресурсоснабжающей организации. В этой статье мы подробно разберем, как грамотно подготовить автоматику ИТП к переходному периоду, на что обратить внимание при проверке датчиков и как настроить температурный график.

Специфика переходного периода и цена ошибки в настройках АУУ

Система погодозависимой автоматики создана для того, чтобы соблюдать идеальный баланс: давать ровно столько тепла, сколько здание теряет в текущую минуту. Сердцем этой системы является контроллер, который собирает данные с периферийных устройств и управляет исполнительными механизмами.

Что такое перетоп и почему он бьет по карману

Перетоп – это подача в систему отопления теплоносителя с завышенной температурой, не соответствующей реальным погодным условиям. В осенний период теплоснабжающие организации (ГУП «ТЭК СПб», «Теплосеть Санкт-Петербурга») вынуждены подавать в магистраль теплоноситель с температурой не ниже 70 °C, так как эта же вода используется для нагрева системы горячего водоснабжения (ГВС).

Если автоматика ИТП не работает, эти 70 °C идут напрямую в радиаторы отопления (или на контур теплообменника отопления). Для температуры на улице в +8 °C это критически много. Все эти излишки фиксирует вычислитель, и ресурсоснабжающая организация выставляет счет за каждый потребленный гигакалорий. Чтобы показания всегда были корректными и вы платили только за потребленное тепло, необходимо регулярное Обслуживание узлов учета тепловой энергии, однако сам счетчик не экономит ресурс – он лишь констатирует факт перерасхода. Экономит именно автоматика.

Пошаговая проверка периферийного оборудования: глаза и руки контроллера

Прежде чем нажимать кнопки на панели контроллера, необходимо убедиться, что он получает достоверную информацию из физического мира. Логика проста: если датчик врет, контроллер примет неверное решение.

Шаг 1. Ревизия датчика наружного воздуха (ДНВ)

Датчик наружной температуры – это отправная точка для вычисления температурного графика. За лето с ним могло произойти что угодно: окислились контакты, лопнул пластиковый корпус от ультрафиолета, или на него направили вытяжку от нового кондиционера.

1. Проверка расположения. Датчик должен висеть на северном или северо-западном фасаде здания, вдали от окон, форточек, вытяжных труб и блоков сплит-систем. Прямые солнечные лучи не должны попадать на него ни в какое время дня.
2. Замер сопротивления. С помощью мультиметра инженер замеряет сопротивление на клеммах датчика и сверяет его с табличными значениями производителя для текущей температуры улицы. Погрешность более чем в 1–2 градуса недопустима.
3. Герметичность. Если внутрь корпуса попала влага (типичная проблема петербургских дождей), платиновый или медный элемент начнет корродировать, выдавая хаотичные показания.

Шаг 2. Инспекция датчиков температуры теплоносителя

Эти датчики измеряют температуру воды, которая уходит в систему отопления (подача) и возвращается из нее (обратка). Они бывают накладными (крепятся хомутом к трубе) и погружными (вставляются в защитную гильзу, вваренную в трубопровод).

• Термопаста. У накладных датчиков со временем высыхает теплопроводящая паста. Между трубой и датчиком образуется воздушная прослойка, работающая как теплоизолятор. В итоге датчик показывает 40 °C, хотя труба нагрета до 50 °C. Контроллер «думает», что здание замерзает, и открывает клапан еще больше. Пасту необходимо обновлять ежегодно.
• Чистота гильз. Погружные датчики часто устанавливают рядом с теплообменным оборудованием. Если внутренняя поверхность трубы и сама гильза обросли накипью, теплопередача нарушается. Зачастую эта проблема выявляется в комплексе, когда проводится Плановое обслуживание теплообменников и диагностика прилегающих узлов.

Шаг 3. Тестирование регулирующего клапана и сервопривода

Сервопривод – это мускулы автоматики. Он получает электрический сигнал от контроллера и физически давит на шток регулирующего клапана (КЗР), увеличивая или уменьшая подмес остывшей воды из обратки.

За летние месяцы шток клапана часто «закисает» в одном положении из-за отложений шлама. Если осенью контроллер подаст напряжение на сервопривод, а шток не сдвинется с места, в приводе просто сгорят шестеренки или обмотка двигателя. Поэтому профессиональное Обслуживание тепловых пунктов (ИТП) обязательно включает процедуру «прогона» клапанов в ручном режиме перед подачей питания. Инженер должен убедиться, что шток ходит плавно на все 100% своего хода.

Программирование контроллера: температурный график и ПИД-регулирование

Когда железо проверено, настает этап тонкой интеллектуальной настройки. Заводские параметры контроллера (Danfoss, ОВЕН, Segnetics и др.) универсальны и не подходят под тепловые потери конкретного здания в Ленинградской области.

Настройка температурной кривой (графика)

Температурная кривая показывает, какую температуру теплоносителя контроллер должен подать в батареи при определенной температуре на улице. Например: при -20 °C на улице, в батареи идет 95 °C, а при +8 °C – всего 42 °C.

В сентябре часто требуется выполнить «параллельный сдвиг» кривой. Суть в том, что при высокой влажности и сильном ветре (что норма для осеннего Петербурга) стены здания остывают быстрее, чем в сухую погоду при той же температуре воздуха. Грамотный инженер смещает кривую на пару градусов вверх именно для переходного периода, чтобы компенсировать ветровую нагрузку, не допуская при этом глобального перетопа.

Настройка ночного снижения (Эко-режим)

Для бизнес-центров, складов и административных зданий сентябрь – лучшее время для тестирования ночных и режимов выходного дня. Логика контроллера настраивается так:

• С 08:00 до 19:00 поддерживается температура подачи по стандартному графику (в помещениях +21 °C).
• С 19:00 до 07:00 кривая принудительно опускается на 10–15 градусов (в помещениях +16 °C).

Это дает до 25% экономии тепловой энергии в месяц, при этом к началу рабочего дня здание успевает прогреться.

Коэффициенты ПИД-регулятора

Самая сложная часть – настройка пропорционального, интегрального и дифференциального (ПИД) коэффициентов. Если они заданы неверно, система уходит в «раскачку». Клапан то полностью открывается, пуская кипяток, то полностью закрывается. Температура в трубах скачет, сервопривод работает без остановки и быстро выходит из строя. Специалист подбирает коэффициенты так, чтобы клапан находил нужную точку плавно и замирал в ней, слегка корректируя положение при изменении погоды.

Взаимосвязь автоматики и гидравлики

Важно понимать: даже самый дорогой промышленный контроллер будет бессилен, если нарушена гидравлика здания. Если диаметры труб подобраны неверно, стояки забиты грязью, а балансировочная арматура отсутствует, автоматика не сможет равномерно распределить тепло. На первых этажах будет сауна, а на последних – ледник.

Если ваше здание регулярно страдает от таких перекосов, полумерами не обойтись. Часто для корректной работы электроники требуется физический Монтаж инженерных систем отопления с установкой балансировочных клапанов на каждый стояк и перерасчетом гидравлических сопротивлений.

Итоговый вывод: автоматизация ИТП работает только при грамотном обслуживании

Автоматика теплового пункта – это не та система, которую можно «настроить один раз и забыть». Механические детали закисают, термопаста высыхает, а настройки контроллера могут сбиться из-за банального скачка напряжения в городской электросети.

Сентябрьский перетоп – это всегда следствие халатного отношения к летнему техническому обслуживанию. Затраты на вызов квалифицированного инженера КИПиА для диагностики и калибровки системы окупаются в первый же месяц отопительного сезона за счет снижения счетов за тепловую энергию на 15–30%. Не ждите жалоб от арендаторов или жильцов – подготовьте автоматику заранее.

Часто задаваемые вопросы о настройке автоматики ИТП в Санкт-Петербурге

Автоматическое регулирование теплопотребления часто вызывает множество вопросов у собственников зданий. Ниже мы разобрали наиболее типичные ситуации и заблуждения, с которыми сталкиваются наши сервисные инженеры в начале отопительного сезона.

1. Почему на улице +10 °C, а батареи в здании горячие и до них не дотронуться?

Скорее всего, произошел обрыв связи с датчиком наружного воздуха (поврежден кабель или сам сенсор). Когда контроллер теряет сигнал от улицы, он в целях безопасности (защита от разморозки) переходит в аварийный режим и полностью открывает регулирующий клапан, подавая в систему максимальную температуру от городской теплосети.

2. Можно ли самостоятельно изменить настройки температурного графика в контроллере?

Технически – да, если у вас есть пароль доступа в инженерное меню. Но на практике это категорически не рекомендуется. Изменение угла наклона кривой без понимания тепловой инерции здания и требований ресурсоснабжающей организации к температуре «обратки» приведет к штрафам от теплосети за завышение температуры возвращаемого теплоносителя.

3. Что делать, если контроллер щелкает реле, но сервопривод на клапане не двигается?

Это классический симптом заклинившего штока клапана или сгоревшего электромотора в самом сервоприводе. Необходимо срочно перевести привод в ручной режим управления. Если штурвал не крутится руками – требуется снятие привода, очистка штока или полная замена запорно-регулирующего узла.

4. Действительно ли ночной режим (Эко-режим) позволяет экономить деньги?

Да, для коммерческой недвижимости (офисы, склады, торговые центры), где люди не находятся ночью, снижение температуры в помещениях на 4–5 градусов с 20:00 до 07:00 дает реальную экономию от 15% до 25% тепловой энергии. Главное – правильно настроить время утреннего предпрогрева, чтобы к 9 утра в здании было комфортно.

5. Как часто необходимо калибровать погружные и накладные датчики температуры?

Профилактическую проверку с заменой термопроводящей пасты и сверкой показаний с эталонным термометром необходимо проводить один раз в год – строго перед началом отопительного сезона (в августе-сентябре).
