Середина и конец октября в Санкт-Петербурге и Ленинградской области традиционно становятся периодом неприятных финансовых сюрпризов для главных инженеров бизнес-центров, руководителей промышленных предприятий и председателей ТСЖ. Несмотря на то, что среднесуточная температура наружного воздуха в первый месяц осени редко опускается ниже +5...+8 °C, первые ведомости теплопотребления и счета от ресурсоснабжающей организации (РСО), такой как ГУП «ТЭК СПб» или АО «Теплосеть Санкт-Петербурга», демонстрируют аномально высокий расход гигакалорий.

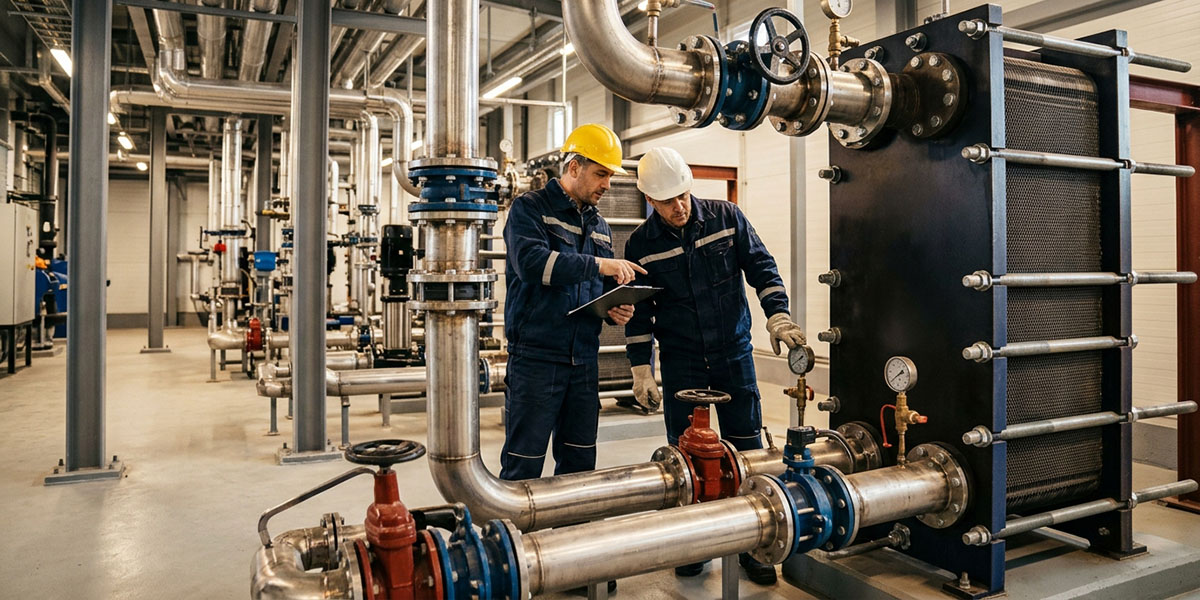

Парадокс ситуации заключается в том, что именно в переходный осенний период – на этапе так называемого «протапливания» и выхода городских тепловых сетей на зимний гидравлический режим – в индивидуальных тепловых пунктах (ИТП) вскрываются накопившиеся за лето дефекты оборудования. Завышение температуры обратной сетевой воды, скрытые перетопы, некорректная работа регулирующих клапанов и погрешности расходомеров УУТЭ приводят к переплатам от 15% до 40% от планового бюджета. Инженеры компании ООО «Интэн», опираясь на 20-летний практический опыт эксплуатации тепловых пунктов Северо-Западного региона, детально разобрали 5 скрытых технических причин октябрьского перерасхода тепла и подготовили регламент их быстрого устранения.
Причина 1. Загрязнение пластинчатого теплообменника и штрафной перегрев «обратки»
Ключевой параметр, который жестко контролирует инспектор теплосети по данным суточных архивов УУТЭ – температура возвращаемого в городскую магистраль теплоносителя (T2). В начале отопительного сезона городские тепловые сети работают на минимальном температурном графике (срезке), подавая на ввод ИТП сетевую воду с температурой около 65–70 °C. Если гофрированные пластины из нержавеющей стали AISI 316 или AISI 304 в аппаратах Ридан, Alfa Laval, Funke или Sondex покрыты слоем карбонатной накипи, магнетитового шлама и продуктов коррозии толщиной всего 0,3–0,5 мм, коэффициент теплопередачи падает на 20–35%.
Из-за высокого термического сопротивления отложений сетевая вода не успевает отдать тепловую энергию во внутренний контур здания за время прохождения по каналам аппарата. Чтобы нагреть вторичный контур отопления до проектных значений, автоматика ИТП вынужденно открывает регулирующий клапан на больший процент хода, увеличивая массовый расход сетевой воды (G1). В результате горячий теплоноситель пролетает через загрязненный пакет пластин транзитом и уходит обратно в магистраль РСО с превышением температурного графика на 8–15 °C. Это приводит сразу к двойному финансовому удару: росту потребления гигакалорий и штрафным санкциям со стороны теплоснабжающей организации за несоблюдение режима теплопотребления.

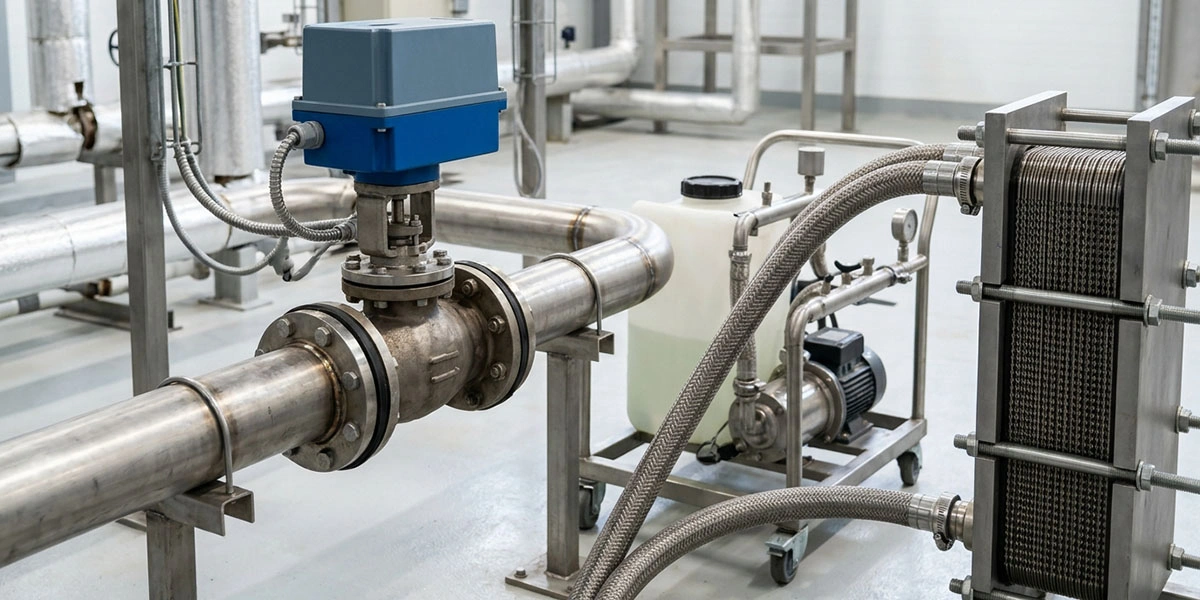

Как распознать и устранить падение КПД теплообменника без остановки отопления
Главный диагностический признак обрастания пластин – одновременный рост гидравлического сопротивления аппарата (перепад давления между входом и выходом по контуру превышает паспортные 0,2–0,3 бар) и сокращение температурного напора. В октябре, когда отопительный сезон уже запущен, сливать стояки здания на несколько суток недопустимо. Оптимальное инженерное решение – оперативная промывка теплообменников, которую можно выполнить за 4–6 часов с переводом нагрузки на резервный контур или в окно дневного потепления:
- Безразборная химическая CIP-промывка: к сервисным патрубкам на коллекторах аппарата подключается бустерная насосная установка с реверсом потока. Циркуляция ингибированных растворов на основе ортофосфорной или сульфаминовой кислоты при температуре 40–50 °C полностью растворяет известковый камень и железоокисные отложения, не повреждая пассивирующий слой стали AISI 316 и каучуковые уплотнения EPDM.
- Разборная гидродинамическая очистка: применяется в случаях, когда каналы теплообменника забиты нерастворимым илистым осадком, песком, окалиной или фрагментами старых резиновых прокладок после летних ремонтов на внешних трассах. Пакет пластин раскрепляется, каждая пластина отмывается аппаратом высокого давления, а потерявшие эластичность уплотнения EPDM или NBR заменяются на новые.
Причина 2. Сбои погодозависимой автоматики и негерметичность регулирующей арматуры
Петербургский октябрь отличается резкими суточными колебаниями погоды: заморозки до –2 °C ночью сменяются дневным прогревом воздуха до +12 °C. Если в здании в дневные часы сотрудники или жильцы массово открывают окна из-за духоты, вы буквально отапливаете улицу за собственный счет. Источник такого «перетопа» всегда кроется в узле автоматического регулирования ИТП.
На практике мы регулярно фиксируем две типичные неисправности. Первая – некорректная работа контроллера (Danfoss ECL Comfort, ОВЕН, ТРМ) или обрыв цепи датчика температуры наружного воздуха, установленного на солнечной стороне фасада вместо северной. Вторая, еще более распространенная проблема – механический износ плунжерной пары двухходового седельного клапана. В октябре, когда потребность здания в тепле минимальна, клапан работает в режиме малых расходов (открытие штока на 5–15%). При высоком перепаде давлений на вводе ИТП в узкой щели между седлом и конусом клапана возникает кавитация и абразивный износ металлом шлама. В результате даже при команде контроллера на полное закрытие (0%) клапан физически не перекрывает проток, пропуская до 1,5–3 тонн сетевой воды в час.
Алгоритм наладки контура регулирования в межсезонье
- Проверка метрологии датчиков: измерьте фактическое омическое сопротивление погружных датчиков температуры (Pt1000, Pt500, NTC) мультиметром и сверьте показания контроллера с поверенными жидкостными термометрами на подающем и обратном коллекторах.
- Калибровка привода и ревизия клапана: переведите электропривод в ручной режим и опустите шток до упора. Если расходомер УУТЭ на подаче продолжает фиксировать расход теплоносителя при закрытом клапане, требуется замена золотникового узла или установка современной тепловой автоматики с регулятором перепада давления, гасящим избыточный напор городской сети.
- Корректировка температурного графика и ночного снижения: настройте в контроллере функцию «пониженного режима» в нерабочие часы и выходные дни (для административных и производственных зданий снижение температуры внутри помещений на 3–4 °C ночью экономит до 18% тепловой энергии за месяц).
Причина 3. Метрологические погрешности УУТЭ и перевод на расчет по договорным нагрузкам
Нередко перерасход существует только на бумаге – в отчетной ведомости тепловычислителя (ВКТ-7, ВКТ-9, СПТ-943, Взлет или Карат) или в счете, выставленном по нормативу. При сентябрьском и октябрьском пуске циркуляции с труб городских теплотрасс срывается огромное количество ферромагнитного шлама и окалины. Этот поток проходит через первичные преобразователи расхода (электромагнитные или ультразвуковые расходомеры ПРЭМ, Питерфлоу, Мастерфлоу, Взлет ЭР).
Когда на внутренних электродах электромагнитного расходомера или на зеркалах ультразвукового датчика образуется токопроводящий налет магнетита, прибор начинает искажать скорость потока или выдает код нештатной ситуации (НС). Еще опаснее рассинхронизация подобранной пары термопреобразователей сопротивления (КТПТР, ТПТ): если датчик на обратном трубопроводе покрыт слоем грязи в защитной гильзе, он занижает температуру T2, из-за чего тепловычислитель по формуле Q = M1 × (h1 – h2) искусственно завышает количество потребленных гигакалорий. А если суммарное время нештатной работы УУТЭ за отчетный месяц превышает допустимый порог, РСО аннулирует показания приборов и выставляет счет по максимальной проектной нагрузке здания, рассчитанной на морозы –24 °C.
Причина 4. Гидравлическая разбалансировка и завоздушивание внутренних контуров
Классическая осенняя ситуация в многоквартирных домах и протяженных производственных корпусах Санкт-Петербурга: в помещениях, расположенных близко к ИТП, батареи раскалены до предела, а на верхних этажах или в тупиковых ветках радиаторы остаются едва теплыми. В ответ на жалобы арендаторов или жильцов дежурный сантехник совершает фатальную ошибку – задирает температурный график в ИТП на 10 градусов вверх и включает циркуляционные насосы на максимальную третью скорость.
Физика процесса здесь неумолима: при завоздушенных верхних точках системы и неотрегулированных балансировочных клапанах на стояках теплоноситель движется по пути наименьшего гидравлического сопротивления – через ближние кольца циркуляции. В результате горячая вода возвращается в теплообменник практически не остывшей, не позволяя снять тепло с первичного сетевого контура. Вы получаете завышенную температуру «обратки», перерасход электроэнергии на привод насосов Wilo или Grundfos и огромные счета за тепло при сохраняющемся холоде в удаленных помещениях. Чтобы устранить эту проблему, требуется комплексное обслуживание ИТП и узлов учета с ревизией автоматических воздухоотводчиков, прочисткой сетчатых фильтров-грязевиков и настройкой автоматических балансировочных клапанов по стоякам.
Причина 5. Паразитные теплопотери через неизолированное оборудование ИТП
Зайдите в помещение своего теплового пункта в октябре: если температура воздуха внутри превышает +28...+35 °C, а находиться там без верхней одежды жарко и душно – вы ежечасно теряете деньги. После летних гидравлических испытаний (опрессовки), замены прокладок, ремонта задвижек и поверки приборов учета штатная теплоизоляция на фланцах, фильтрах, коллекторах и пластинчатых теплообменниках часто оказывается сорванной и выброшенной.
Один неизолированный разборный пластинчатый теплообменник средней мощности с площадью поверхности пакета и плит около 4–6 квадратных метров работает как мощный промышленный калорифер, рассеивая в подвал от 3 до 6 кВт тепловой мощности каждый час. В сочетании с десятком голых чугунных задвижек, шаровых кранов и грязевиков суммарные паразитные потери достигают 3–5 Гкал в месяц. Поскольку это тепло уже прошло через подающий расходомер УУТЭ, вы оплачиваете нагрев подвала по полному коммерческому тарифу. Кроме того, перегрев воздуха в помещении ИТП приводит к высыханию электролитических конденсаторов в частотных преобразователях насосов и шкафах управления.

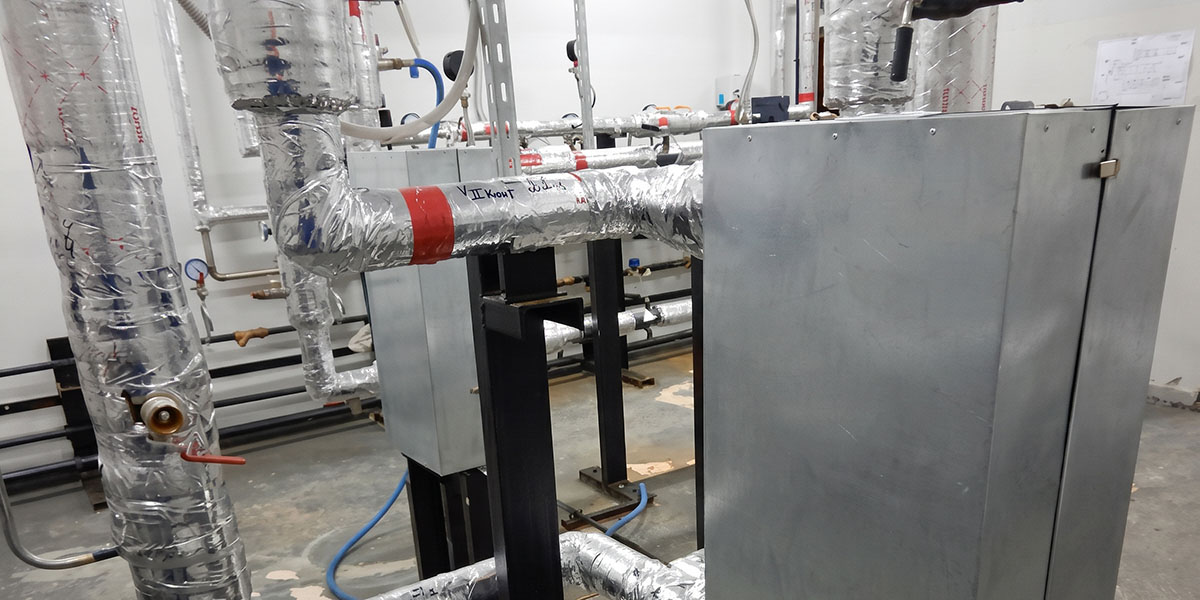

Надеть обычную минеральную вату или вспененный каучук на пластинчатый теплообменник и фланцевую арматуру невозможно, так как эти узлы требуют регулярного доступа для ревизии и подтяжки стяжных шпилек. Именно поэтому стандартом энергоэффективности в Санкт-Петербурге стали многоразовые кожухи теплоизоляционные UTABOX из влагостойкой кремнеземной и стеклоткани с базальтовым наполнителем, которые монтируются на текстильных застежках-липучках за 15 минут и окупаются уже за 2–3 месяца отопительного сезона.
Сравнительный анализ причин перерасхода тепла и эффективности их устранения
Чтобы главному инженеру или управляющему объектом было проще расставить приоритеты при ограниченном бюджете, мы свели все 5 технических факторов октябрьского перерасхода в единую диагностическую таблицу с оценкой финансовых потерь и сроков окупаемости сервисных мероприятий.
| Скрытая причина в ИТП | Финансовые потери и риски | Инженерное решение ООО «Интэн» |
|---|---|---|
| Накипь и шлам в пластинчатом теплообменнике | Перерасход 15–25% Гкал + штрафы от РСО за завышение температуры обратной воды T2 выше графика | Химическая CIP-промывка спецреагентами или разборная чистка пластин с заменой уплотнений EPDM |
| Пропуск регулирующего клапана и сбой контроллера | Перерасход 12–20% Гкал из-за дневных перетопов при оттепелях до +10 °C в октябре | Ревизия седельного клапана, калибровка электропривода и настройка температурного графика контроллера |
| Заиливание расходомеров и дрейф термодатчиков УУТЭ | Переплата до 30–50% при переводе объекта на расчет по договорным нагрузкам из-за кода ошибки НС | Чистка проточной части ПРЭМ / ультразвуковых датчиков, проверка пар термопреобразователей Pt100/Pt500 |
| Завоздушивание стояков и дисбаланс контура | Перерасход 10–15% Гкал и до 30% электроэнергии на работу насосов на максимальной скорости | Гидравлическая балансировка веток, замена воздухоотводчиков, чистка сетчатых фильтров-грязевиков |
| Голые теплообменники, коллекторы и арматура | Прямые потери 2–5 Гкал/мес на бесполезный обогрев подвала и перегрев автоматики ИТП | Монтаж быстросъемных термочехлов UTABOX на теплообменники, насосы, фильтры и запорную арматуру |
| Забитые сетчатые фильтры на вводе и в контуре | Падение циркуляции на 20–40%, кавитация насосов и вынужденное завышение температуры подачи | Демонтаж крышек фланцевых грязевиков, промывка нержавеющих сеток и установка манометров до и после фильтра |
Итоговый вывод: как остановить потерю денег уже в текущем расчетном месяце
Первый октябрьский счет за отопление – это точный индикатор технического состояния вашего индивидуального теплового пункта после летнего сезона. Пытаться снизить платежи простым прижатием вводных задвижек категорически нельзя: это нарушит гидравлический режим, вызовет кавитацию на арматуре и приведет к акту предписания от инспектора теплосети. Единственный технически грамотный путь – последовательная диагностика связки «УУТЭ – автоматика регулирования – пластинчатый теплообменник – теплоизоляция». Специалисты компании ООО «Интэн» готовы оперативно выехать на ваш объект в Санкт-Петербурге и Ленинградской области, снять часовые архивы тепловычислителя, выполнить инструментальный замер перепадов давления и температуры, промыть теплообменное оборудование и настроить погодозависимую автоматику для гарантированного снижения затрат на тепловую энергию.
Часто задаваемые вопросы по перерасходу тепла и работе ИТП в октябре
Отвечаем на наиболее острые практические вопросы главных инженеров, энергетиков и руководителей УК Санкт-Петербурга, возникающие при анализе первых осенних ведомостей теплопотребления.
Почему в теплом октябре счет за отопление часто выше, чем ожидалось по погоде?
В октябре городские тепловые сети работают на нижней «срезке» температурного графика, подавая воду с температурой 65–70 °C для обеспечения нормативной температуры горячего водоснабжения. Если погодозависимая автоматика ИТП не настроена, а двухходовой регулирующий клапан не перекрывает поток плотно из-за износа седла, в систему отопления здания поступает избыточный объем горячего теплоносителя, вызывая скрытый перетоп в дневные часы.
Чем грозит завышение температуры обратной сетевой воды (T2) выше графика РСО?
Завышение температуры «обратки» более чем на 3–5% от утвержденного температурного графика фиксируется в суточных архивах узла учета тепловой энергии (УУТЭ). Это свидетельствует о неэффективном теплосъеме в ИТП (чаще всего из-за накипи и шлама в пластинчатом теплообменнике) и дает право ресурсоснабжающей организации выставить штрафные коэффициенты или потребовать принудительного ограничения режима потребления.
Можно ли промыть пластинчатый теплообменник в октябре без отключения отопления на несколько дней?
Да, безразборная химическая CIP-промывка пластинчатого теплообменника занимает всего от 4 до 6 часов. Работы проводятся в дневное время при плюсовой температуре воздуха на улице без слива стояков здания – достаточно перекрыть отсечные шаровые краны или дисковые затворы непосредственно вокруг аппарата в ИТП и подключить промывочную станцию к штатным дренажным патрубкам.
Как понять, что большой счет за тепло вызван неисправностью расходомеров УУТЭ?
Необходимо проанализировать распечатку часовых и суточных архивов тепловычислителя за отчетный месяц. На сбой приборов указывают коды нештатных ситуаций (НС), небаланс масс между подающим и обратным расходомерами в закрытой схеме более 2%, а также нелогично высокая или низкая разница температур (дельта Т), возникающая при загрязнении гильз термопреобразователей или электродов ПРЭМ.
Насколько быстро окупается установка теплоизоляционных кожухов UTABOX в ИТП?
Один неизолированный пластинчатый теплообменник и обвязывающий его узел фланцевой арматуры теряют от 1,5 до 4 Гкал тепла за месяц, просто нагревая воздух в подвале до +30 °C и выше. Установка съемных многоразовых термочехлов UTABOX сокращает эти теплопотери на 85–90%, благодаря чему при текущих тарифах на тепловую энергию в Санкт-Петербурге комплект изоляции полностью окупается за 2–3 зимних месяца.
