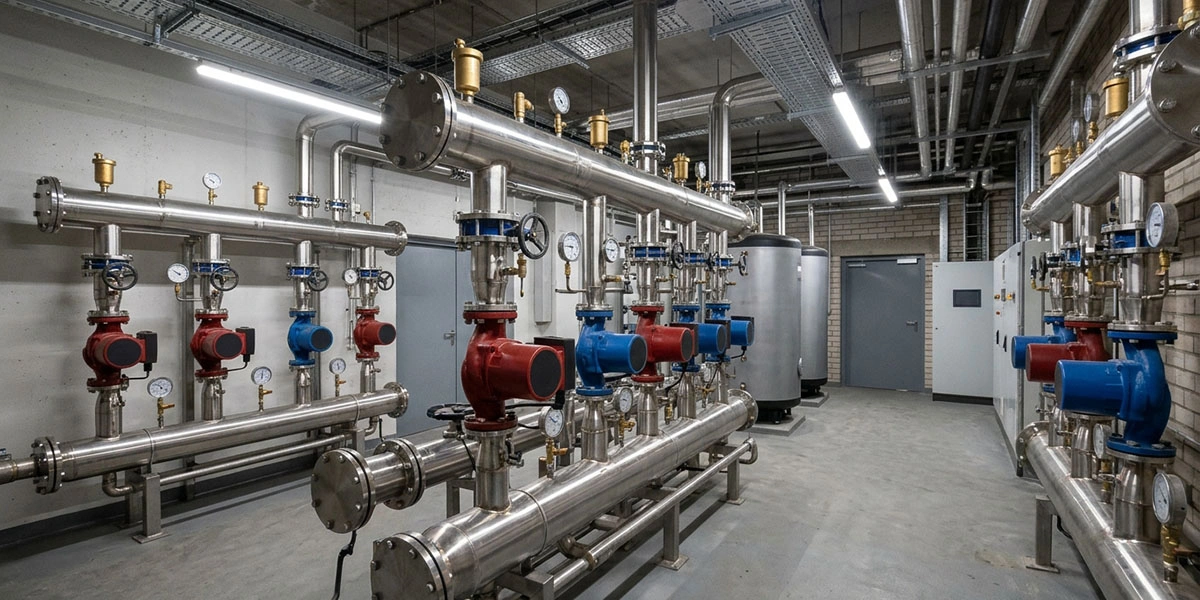

Первая декада октября в Санкт-Петербурге и Ленинградской области традиционно знаменует переход от периодического протапливания к регулярному отопительному сезону. Для главных инженеров бизнес-центров, торгово-развлекательных комплексов, гостиниц, складских терминалов и производственных корпусов это самый напряженный период. Нередко сразу после открытия вводных задвижек со стороны магистралей ГУП «ТЭК СПб» или АО «Теплосеть Санкт-Петербурга» служба эксплуатации сталкивается с классической нештатной ситуацией: индивидуальный тепловой пункт (ИТП) запущен, пластинчатый теплообменник прогрет до расчетных параметров, циркуляционные насосы работают в штатном режиме, но половина стояков или целое крыло здания остаются совершенно холодными.
В коммерческой недвижимости такая проблема моментально оборачивается жалобами арендаторов, риском разморозки калориферов приточных вентиляционных установок и перерасходом тепловой энергии по узлу учета (УУТЭ). В отличие от типовых жилых домов с простой вертикальной разводкой, коммерческие здания отличаются сложной разветвленной архитектурой: протяженными горизонтальными коллекторами под подвесными потолками, разновысотными контурами, фанкойлами и конвекторами. Разберем с позиции теплотехники и гидравлики, почему при осеннем пуске блокируется циркуляция в стояках, как формируются воздушные пробки и по какому инженерному алгоритму специалисты ООО «Интэн» восстанавливают равномерный прогрев объектов.
Физика процесса: откуда в закрытом контуре отопления берется воздух и почему он останавливает стояки
Многие управляющие объектами искренне недоумевают: если в здании реализована независимая закрытая схема присоединения системы отопления через пластинчатый теплообменник (Ридан, Alfa Laval, Tranter, Funke или Kelvion), откуда во внутреннем контуре появляется такое количество газа, способное полностью перекрыть проток теплоносителя в трубах диаметром от ДУ20 до ДУ80? На практике завоздушивание подчиняется строгим физическим законам и возникает из-за совокупности трех технологических факторов.
Первый фундаментальный фактор – термодинамическая дегазация по закону Генри. Растворимость атмосферных газов (кислорода, азота и углекислого газа) в воде напрямую зависит от температуры и давления. Когда систему отопления после летнего ремонта или ревизии подпитывают холодной подготовленной водой с температурой +10...+15 °C при давлении 4,0–6,0 бар, в каждом кубометре жидкости в растворенном виде содержится до 25–30 литров воздуха. Как только в октябре теплообменник ИТП начинает нагревать вторичный контур до +60...+75 °C, а теплоноситель поднимается на верхние этажи бизнес-центра (где гидростатическое давление минимально), растворимость газов падает в 2,5–3 раза. Микропузырьки стремительно выделяются из воды на горячих гофрированных пластинах из стали AISI 304 / AISI 316, коалесцируют (сливаются в крупные газовые полости) и уносятся потоком в магистрали.
Второй фактор связан с геометрией трасс коммерческих зданий. В современных офисных и торговых центрах Санкт-Петербурга преобладает горизонтальная поэтажная разводка с обходом несущих ригелей, вентканалов и витражного остекления. На каждом П-образном перепаде высот под фальшпотолком, где скорость потока падает ниже критической величины 0,25–0,35 м/с, всплывающий воздух формирует плотную газовую подушку. Поскольку плотность воздуха примерно в 800 раз меньше плотности воды, при попытке циркуляционного насоса протолкнуть воду через верхнюю точку перегиба газовая пробка сжимается как упругая пружина и полностью запирает сечение трубы, если располагаемый напор на стояке меньше гидростатического сопротивления водяного столба в опускном колене.
Диагностика в ИТП и на магистралях: воздух, гидравлический перекос или шлам?
Опыт сервисной службы ООО «Интэн» показывает, что далеко не всегда холодная половина стояков вызвана исключительно воздушной пробкой в трубах на верхних этажах. Зачастую завоздушивание тесно переплетается с кавитацией в насосной группе, блокировкой самого теплообменника или грубой гидравлической разбалансировкой после летних перепланировок помещений арендаторами.
Симптомы завоздушивания и гидравлического сбоя, которые выявляются при осмотре ИТП
Прежде чем бежать по этажам со слесарным инструментом и стравливать воду из кранов Маевского, инженеру необходимо спуститься в тепловой пункт и проанализировать приборную панель, манометры и акустический фон работы оборудования. Наличие воздуха и сопутствующих проблем диагностируется по следующим признакам:
- Высокая температура подачи при ледяной обратке и малом расходе по УУТЭ: если после пластинчатого теплообменника термометр показывает расчетные +65 °C, а обратный коллектор остыл до +25...+28 °C при минимальном объемном расходе (м³/ч), циркуляция во вторичном контуре зажата воздушными пробками или забитыми сетчатыми фильтрами.
- Шум, треск и пульсация стрелок манометров на циркуляционных насосах: попадание воздушно-водяной эмульсии в рабочее колесо насоса вызывает срыв подачи и кавитацию. Для насосов с «мокрым» ротором это грозит сухим трением керамических подшипников и мгновенным перегревом статора, а для консольно-моноблочных агрегатов с «сухим» ротором – разрушением графито-карбидокремниевого торцевого уплотнения вала.
- Завышение температуры обратной сетевой воды (перетоп по графику): когда верхняя часть пакета пластин теплообменника заполнена воздухом, активная площадь теплопередачи сокращается на 20–40%. Тепловая автоматика, видя недогрев вторичного контура по датчику температуры, открывает седельный регулирующий клапан на 100%, что приводит к забросу горячего сетевого теплоносителя в обратку городской теплосети и штрафам со стороны энергоснабжающей организации.
- Короткое замыкание потока через ближние стояки: если первые 3–5 стояков от ИТП раскалены, а обратка от них возвращается в коллектор почти с той же температурой, что и подача (перепад менее 3–5 °C), весь расход насоса сбрасывается по пути наименьшего гидравлического сопротивления, оставляя удаленные ветки без перепада давления.
- Провалы статического давления при остывании или работе насосов: резкие скачки стрелки манометра в ИТП свидетельствуют о том, что мембранный расширительный бак (экспанзомат) потерял давление азотной подушки в газовой камере или его мембрана из EPDM-эластомера порвана. В результате при малейшей утечке давление в верхней точке здания падает ниже атмосферного, и автоматические воздухоотводчики на чердаке начинают работать наоборот – засасывать воздух внутрь труб.
Пошаговый инженерный алгоритм правильного заполнения и развоздушивания коммерческого здания
Если при спешном октябрьском запуске система была заполнена неправильно (например, быстрым открытием подпиточного крана через подающую линию при включенных насосах), воздух оказывается раздробленным и загнанным в тупиковые участки. Чтобы гарантированно вытеснить газовые пробки из сложного коммерческого объекта, инженеры выполняют строгую технологическую последовательность операций:
- Проверка статического подпора и настройка экспанзоматов: циркуляционные насосы останавливают. Статическое давление в ИТП должно превышать гидростатическую высоту здания (10 метров водяного столба = 1,0 бар) минимум на 0,3–0,5 бар (для 20-метрового бизнес-центра – не менее 2,3–2,5 бар в нижней точке). Предварительное давление воздуха в отключенном от сети расширительном баке выставляется на 0,2 бар ниже статического давления системы.
- Медленное заполнение контура строго снизу вверх через обратный трубопровод: подпитка подается в обратный коллектор со скоростью подъема уровня воды в стояках не более 0,15–0,20 м/с. Только при таком ламинарном движении вода плавно, как поршень, вытесняет воздух вверх к открытым воздухоотводчикам на чердаке или техническом этаже, не образуя водовоздушных завихрений.
- Развоздушивание корпуса ПТО, грязевиков и насосной группы в ИТП: через воздушные краны в верхних точках коллекторов и патрубков пластинчатого теплообменника стравливается скопившийся газ. На циркуляционных насосах с «мокрым» ротором откручивается центральная латунная пробка для выпуска воздуха из роторной гильзы, а на насосах с «сухим» ротором открывается игольчатый клапан Вентюри на фонаре уплотнения до появления плотной струйки воды без пузырьков.
- Поочередная продувка стояков и этажных веток: при закрытых подающих кранах на распределительной гребенке поочередно открывают обратку и воздухоспускник каждого отдельного стояка (начиная с самого ближнего к ИТП и заканчивая самым дальним крылом здания). Когда весь напор подпитки направлен в один конкретный стояк, даже плотная воздушная пробка в горизонтальном ригеле срывается с места и выводится в дренаж.
- Динамическая дегазация при ступенчатом прогреве: после заполнения всех веток открываются рабочие задвижки, и циркуляционный насос запускается на 30–40 минут без подачи тепла в первичный контур теплообменника, чтобы собрать остаточные карманы воздуха через сепараторы микропузырьков. Лишь после стабилизации давления на манометрах плавно открывается подача сетевого теплоносителя со скоростью прогрева не более 20–30 °C в час, а через 24 часа проводится контрольный обход верхних точек.
Сравнительная таблица: диагностика и устранение причин холодных стояков при пуске отопления
Чтобы главному инженеру или техническому специалисту управляющей компании было проще локализовать проблему на объекте в Санкт-Петербурге, мы свели основные сценарии осенних отказов системы отопления в единую диагностическую матрицу.
| Симптом на объекте | Инженерная первопричина и физика отказа | Технология устранения и нормативный ориентир |
|---|---|---|
| Стояки дальнего крыла полностью холодные, ближние к ИТП – огненные | Гидравлическая разбалансировка контура (шунтирование потока через ближние ветки с малым сопротивлением; перепад давления на дальних стояках менее 5 кПа) | Инструментальная настройка ручных балансировочных клапанов (дросселирование ближних стояков) и ревизия автоматических регуляторов перепада давления |
| Отдельные стояки или верхний этаж холодные, в трубах слышно журчание воды | Воздушная пробка в верхней точке или П-образном обводе из-за быстрого сброса воды в подачу при пуске или падения статического давления | Подъем статического давления до Hст + 0,5 бар, принудительная продувка стояка через обратку в дренаж, замена закисших поплавковых воздухоотводчиков |
| Все стояки здания еле теплые (+32...+36 °C) при горячей подаче из теплосети (+85 °C) | Зашлакованность пластинчатого теплообменника и грязевиков либо воздушный мешок в верхнем коллекторе пакета пластин AISI 316 | Развоздушивание верхней зоны ПТО, чистка сетчатых фильтров, при перепаде давления на аппарате более 0,5–0,8 бар – химическая [промывка теплообменников] |
| Гул и вибрация в ИТП, стрелка манометра на насосе дергается, стояки остывают | Кавитация и завоздушивание циркуляционного насоса из-за недостаточного подпора на всасывающем патрубке (NPSH) или выделения растворенных газов | Стравливание воздуха из улитки насоса, проверка давления в экспанзомате, очистка фильтра-грязевика перед всасывающим патрубком насосной группы |
| Воздух в системе появляется снова каждые 2–3 дня после стравливания | Подсос воздуха через воздухоотводчики при вакуумировании верхних этажей либо интенсивная электрохимическая коррозия с выделением водорода | Ремонт или замена мембранного расширительного бака, проверка герметичности сальников арматуры, монтаж сепаратора микропузырьков и контроль pH воды (8,3–9,5) |
| Стояки горячие, но радиаторы или фанкойлы в офисах остаются холодными | Заклинивание штоков термостатических клапанов после летнего простоя в закрытом положении или засорение преднастроек окалиной | Демонтаж термоголовок, разработка штока золотника, промывка узлов нижнего подключения («биноклей») и локальных сетчатых фильтров фанкойлов |
Комплексное устранение проблемы: балансировка, сервис ПТО и модернизация воздухоудаления
Если простое стравливание воздуха через этажные краны дает лишь кратковременный эффект, а через сутки стояки в бизнес-центре снова остывают, причина кроется глубже – в системных нарушениях гидравлики и работы оборудования теплового пункта. В рамках комплексной услуги обслуживание тепловых пунктов (ИТП) инженеры ООО «Интэн» решают эту задачу по четырем ключевым направлениям.
Во-первых, восстанавливается проектная гидравлическая увязка контуров. За лето в коммерческих зданиях часто происходят локальные ремонты: арендаторы переносят перегородки, добавляют отопительные приборы, меняют проектные трубы на полипропилен с зауженным при пайке внутренним диаметром или полностью скручивают настройки на этажных гребенках. В результате гидравлическое сопротивление веток меняется непредсказуемо. Для выравнивания протока необходима исправная запорная и балансировочная арматура – ручные балансировочные клапаны с измерительными ниппелями и автоматические регуляторы перепада давления, соединенные медными импульсными трубками. Прочистка импульсных трубок от шлама и выставление расчетного перепада на стояках (обычно в диапазоне 10–25 кПа) мгновенно заставляет теплоноситель идти в самые удаленные точки здания, продавливая остаточные воздушные пузыри.
Во-вторых, проверяется гидравлическое сопротивление самого источника тепла во вторичном контуре – пластинчатого теплообменника. В первые недели октября, когда в магистралях Санкт-Петербурга возрастает скорость циркуляции, со стенок трубопроводов срывается слой продуктов коррозии (оксидов железа, окалины, илистого шлама). Если сетчатый фильтр на обратке вторичного контура или узкие межпластинчатые каналы ПТО забиваются отложениями, потери напора на теплообменнике вырастают с нормативных 15–30 кПа до 80–120 кПа. Циркуляционный насос тратит весь свой напор на преодоление сопротивления забитого аппарата, и на прокачку дальних стояков гидравлической энергии просто не остается. В такой ситуации выполняется оперативная безразборная CIP-промывка теплообменника специализированными кислотными реагентами с ингибиторами коррозии (безопасными для нержавеющих пластин AISI 316 и каучуковых уплотнений EPDM/NBR) либо разборная очистка с дефектовкой пакета пластин.

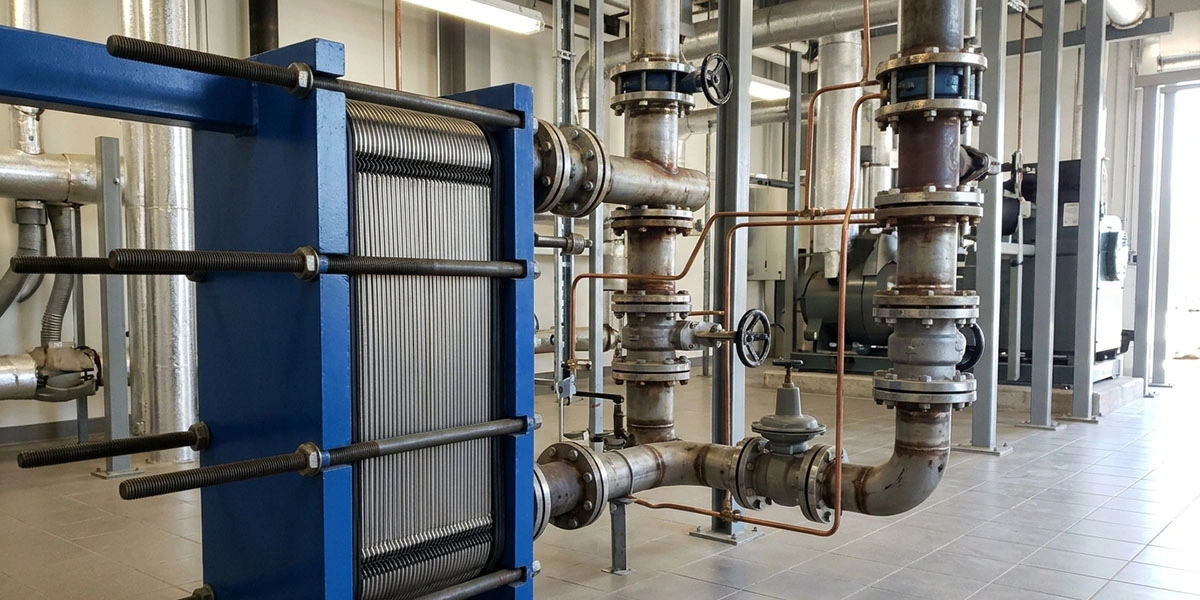

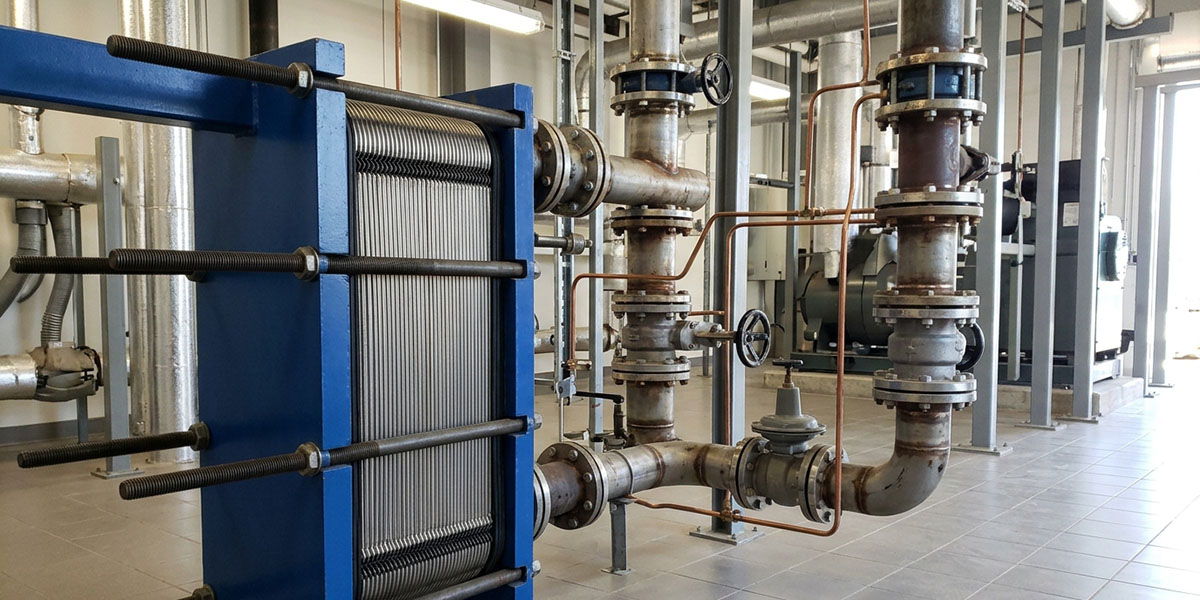

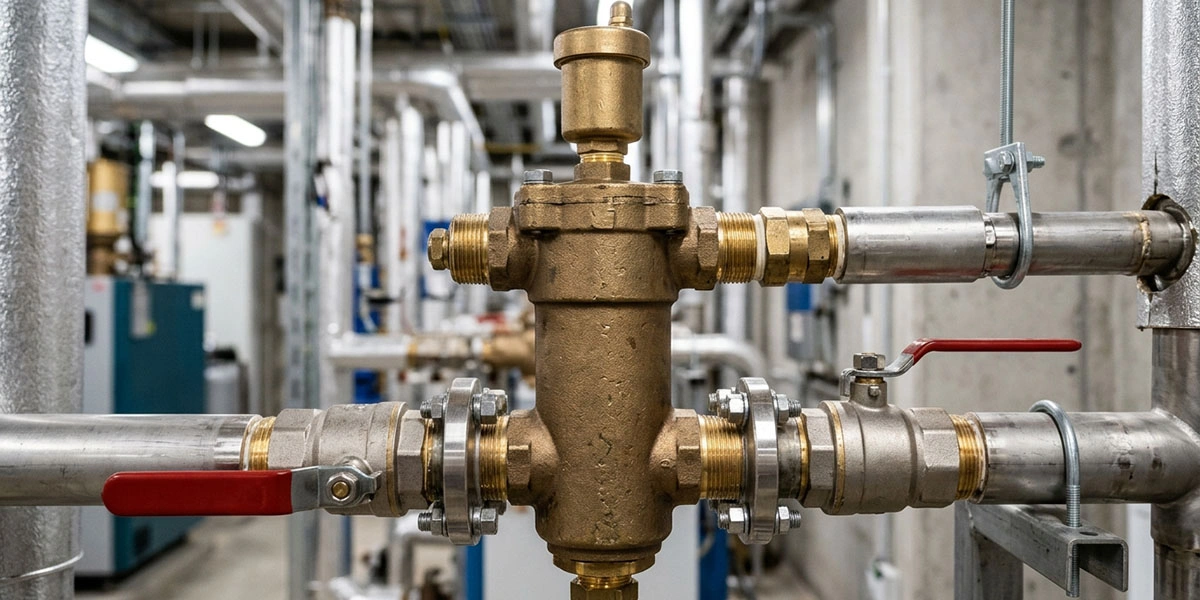

В-третьих, модернизируется система дегазации. Обычные латунные поплавковые воздухоотводчики способны удалять только свободный воздух, который уже скопился в верхней точке при почти нулевой скорости потока. В протяженных горизонтальных магистралях ТРК и складских комплексов, где скорость воды составляет 0,7–1,5 м/с, пузырьки воздуха пролетают мимо тройников обычных воздухоотводчиков и уносятся дальше в стояки и фанкойлы. Кардинальное инженерное решение – монтаж на главном подающем трубопроводе сразу после пластинчатого теплообменника (где температура воды максимальна, а растворимость газов минимальна) полнопоточного коалесцентного сепаратора микропузырьков воздуха и шлама. Внутри такого сепаратора расположена специальная сетчатая матрица из меди или нержавеющей стали, которая тормозит микропузырьки, заставляет их сливаться и выводит наружу за несколько циклов оборота воды.
Наконец, после того как все воздушные пробки удалены, фланцевые соединения и воздухоспускные краны проверены под рабочим давлением на отсутствие микропротечек, а стояки равномерно прогрелись, на оборудование ИТП монтируются быстросъемные теплоизоляционные кожухи UTABOX. В период пусконаладки чехлы на текстильных застежках-липучках позволяют сервисному инженеру за одну минуту получить доступ к воздушным кранам теплообменника, насосам и балансировочным клапанам, а после завершения развоздушивания надежно блокируют паразитные теплопотери в помещении теплового пункта согласно требованиям СП 61.13330 и СП 510.1325800.
Итоговый вывод: как обеспечить стабильный прогрев всех контуров здания с первых дней октября
Холодная половина стояков при осеннем запуске отопления в коммерческом здании – это всегда следствие нарушения регламента заполнения контура, неисправности узлов поддержания статического давления (экспанзоматов) или гидравлического перекоса из-за забитых фильтров, зашлакованного теплообменника и сбитых настроек балансировочной арматуры. Попытки решить проблему простым увеличением частоты вращения насосов или бесконечным сливом тонн подготовленного теплоносителя из кранов Маевского приводят лишь к дополнительному насыщению системы кислородом, ускоренной кислородной коррозии стальных трубопроводов и кавитационному износу насосного оборудования.
Инженеры компании ООО «Интэн» более 20 лет проводят пусконаладку, гидравлическую балансировку, химическую и разборную промывку пластинчатых теплообменников, а также комплексное сервисное обслуживание ИТП и УУТЭ на объектах коммерческой недвижимости в Санкт-Петербурге, Ленинградской, Новгородской, Псковской областях и Республике Карелия. Грамотная диагностика перепадов давления, настройка расширительных баков и поэтапная дегазация контуров позволяют в кратчайшие сроки вернуть расчетную температуру в каждое помещение бизнес-центра, торгового комплекса или производства без остановки работы здания.
Частые вопросы главных инженеров о развоздушивании и запуске стояков отопления в коммерческих зданиях
Ниже приведены ответы ведущих инженеров-теплотехников ООО «Интэн» на самые острые практические вопросы, возникающие у служб эксплуатации при осеннем пуске тепла.
1. Почему при запуске отопления категорически нельзя заполнять внутренний контур здания через подающий трубопровод?
При подаче подпиточной воды в подающий трубопровод поток движется сверху вниз или навстречу естественному всплытию пузырьков воздуха (сила Архимеда всегда направлена вертикально вверх). В результате вода запирает воздух в радиаторах, фанкойлах и горизонтальных поэтажных отводах, формируя устойчивые водовоздушные пробки. Заполнение должно производиться исключительно через обратную линию снизу вверх при открытых воздухоотводчиках в верхних точках со скоростью подъема уровня не выше 0,15–0,20 м/с, чтобы вода плавно вытесняла газ перед собой.
2. Как понять, что в стояках скапливается не атмосферный воздух, а водород из-за коррозии, и чем это опасно?
Если система отопления герметична, статическое давление стабильно, а спустя неделю после пуска в верхних точках стояков и радиаторах (особенно при сочетании стальных труб, медных теплообменников и алюминиевых секций) снова скапливается газ со специфическим резким запахом, это признак электрохимической коррозии и выделения водорода. Причина кроется в нарушении водородного показателя pH теплоносителя (норма для закрытых систем с черной сталью – 8,3–9,5) и высокой концентрации растворенного кислорода. В таком случае требуется коррекция водно-химического режима и установка коалесцентного деаэратора.
3. Поможет ли повышение скорости циркуляционного насоса на максимум продавить воздушную пробку в дальнем стояке?
В разветвленной небалансированной системе перевод частотного преобразователя насоса на 100% без предварительного прижатия ближних стояков почти не увеличивает перепад давления на дальней завоздушенной ветке – весь дополнительный расход просто устремится через открытые ближние стояки. Более того, чрезмерное увеличение подачи при забитом грязевике или недостаточном статическом подпоре вызывает падение давления на всасывающем патрубке насоса ниже порога кавитации, что приводит к вскипанию воды, дополнительному выделению пузырьков газа и разрушению рабочего колеса.
4. Как воздух внутри пластинчатого теплообменника влияет на его теплопроизводительность и срок службы уплотнений EPDM?
Скапливаясь в верхней коллекторной зоне пакета пластин, воздух выключает из теплообмена до трети рабочей поверхности. Поскольку коэффициент теплопроводности воздуха в десятки раз ниже, чем у воды, в зоне газового мешка нарушается теплосъем: верхние участки пластин AISI 316 и резиновых прокладок EPDM подвергаются локальному перегреву со стороны греющего сетевого теплоносителя, а на границе раздела «вода – воздух» резко ускоряется точечная питтинговая коррозия нержавеющей стали и термическое старение эластомеров.
5. Почему поплавковые автоматические воздухоотводчики на чердаке иногда перестают выпускать воздух или начинают подсасывать его в трубу?
У поплавковых воздухоотводчиков есть две типичные болезни после летнего простоя. Первая – залипание золотникового механизма из-за отложений солей жесткости и магнетитового шлама, из-за чего клапан блокируется в закрытом положении. Вторая – падение статического давления в системе ниже высоты здания (при неисправном расширительном баке или остывании воды), когда в верхней точке образуется разрежение (вакуум), и исправный воздухоотводчик начинает затягивать атмосферный воздух внутрь трубы. Для защиты от этого на воздухоотводчики устанавливают специальные обратные вакуумные предохранители и отсечные клапаны.
