Полная реконструкция и автоматизация ИТП: пошаговый план модернизации

Для многих зданий старого фонда, а также производственных и коммерческих объектов в Санкт-Петербурге и Ленинградской области, отопительный сезон превращается в настоящую финансовую яму. Главная проблема кроется в подвале – это физически и морально устаревший индивидуальный тепловой пункт. Если весной жильцы или арендаторы открывают окна из-за невыносимой жары («перетопа»), а зимой жалуются на холодные радиаторы, значит, ваша инженерная система работает вхолостую, сжигая ваши деньги.

Решение проблемы заключается не в точечном ремонте задвижек, а в системном подходе. Комплексный Монтаж ИТП, БТП с переходом на современную автоматику – это единственный способ взять потребление ресурсов под полный контроль. В этой статье инженеры ООО «Интэн» детально разбирают, почему старые схемы подключения разоряют собственников, что включает в себя процесс модернизации и как выглядит пошаговый план грамотной реконструкции теплового узла.

Главная боль собственника: почему старый ИТП разоряет бюджет

Чтобы понять необходимость реконструкции, нужно взглянуть на то, как устроены тепловые пункты прошлого поколения. Большинство из них проектировались несколько десятилетий назад, когда энергоносители стоили копейки, а об энергосбережении никто не задумывался.

Элеваторные узлы – пережиток прошлого

Сердцем старого ИТП является элеваторный узел (водоструйный насос). Его задача – смешивать перегретую воду из городской магистрали с остывшей водой из обратного трубопровода здания. Проблема элеватора в его абсолютной негибкости. У него нет обратной связи с окружающей средой. Он выдает в систему отопления ровно то количество тепла, которое задано диаметром его внутреннего сопла. Если на улице в ноябре резко потеплело до +5°C, элеватор продолжит подавать в батареи кипяток, предназначенный для мороза. Этот избыток тепловой энергии фиксируется счетчиком, и вы оплачиваете обогрев улицы.

Зависимость от ручного управления и риски аварий

Вторая проблема устаревших систем – ручная регулировка. Для того чтобы изменить параметры теплоносителя, сантехник должен физически спуститься в подвал и прикрутить задвижку. На практике это делается крайне редко, и система работает в разбалансированном состоянии. Кроме того, в зависимых схемах (где вода из городской сети напрямую идет в радиаторы здания) любой скачок давления (гидроудар) на магистралях ресурсоснабжающей организации неминуемо приводит к разрыву чугунных батарей внутри помещений.

Что включает в себя комплексная модернизация ИТП

Полная реконструкция – это не просто замена ржавых труб на новые. Это переход на принципиально иной уровень инженерии. Современный тепловой пункт работает автономно, как умный робот, анализируя десятки параметров каждую секунду.

Ключевые элементы модернизированного ИТП:

• Независимая схема подключения. Переход на использование пластинчатых теплообменников. Городской теплоноситель больше не попадает в ваши батареи. Он лишь нагревает вашу внутреннюю, специально подготовленную воду через пластины теплообменника. Это защищает внутреннюю систему от грязи, окалины и гидроударов из внешних сетей.
• Погодное регулирование. Установка электронного контроллера и системы уличных датчиков температуры. Автоматика сама решает, когда приоткрыть или закрыть регулирующий двухходовой клапан, подавая ровно столько тепла, сколько требует текущая погода.
• Циркуляционные насосы с частотным приводом. Они обеспечивают равномерное распределение тепла по всему зданию, реагируя на изменение гидравлического сопротивления в трубах.
• Современные материалы. В рамках реконструкции выполняется профессиональный Монтаж трубопроводов из стальных труб или нержавеющей стали с применением высококачественной арматуры и надежной изоляции.

Пошаговый план реконструкции теплового пункта

Специалисты ООО «Интэн» реализуют проекты модернизации «под ключ». Это сложный многоступенчатый процесс, который требует не только навыков сварки, но и глубоких знаний в области теплотехники и метрологии.

Этап 1. Аудит, получение ТУ и проектирование

Любое вмешательство в схему теплоснабжения начинается с документов. Инженеры обследуют объект, снимают замеры и запрашивают Технические Условия (ТУ) у теплоснабжающей организации (например, ГУП «ТЭК СПб» или АО «Теплосеть»). На базе ТУ разрабатывается проектная документация: тепломеханическая часть, узлы учета, электроснабжение и автоматизация. Готовый проект обязательно проходит согласование в надзорных органах.

Этап 2. Демонтаж и подготовка помещения

После завершения отопительного сезона старое оборудование, огромные задвижки и тяжелые элеваторные узлы демонтируются и вывозятся. Помещение ИТП очищается. При необходимости заливаются новые бетонные фундаменты (постаменты) под будущие насосные группы и теплообменники, восстанавливается освещение и гидроизоляция подвала.

Этап 3. Монтаж нового оборудования

Это самый ответственный этап физических работ.

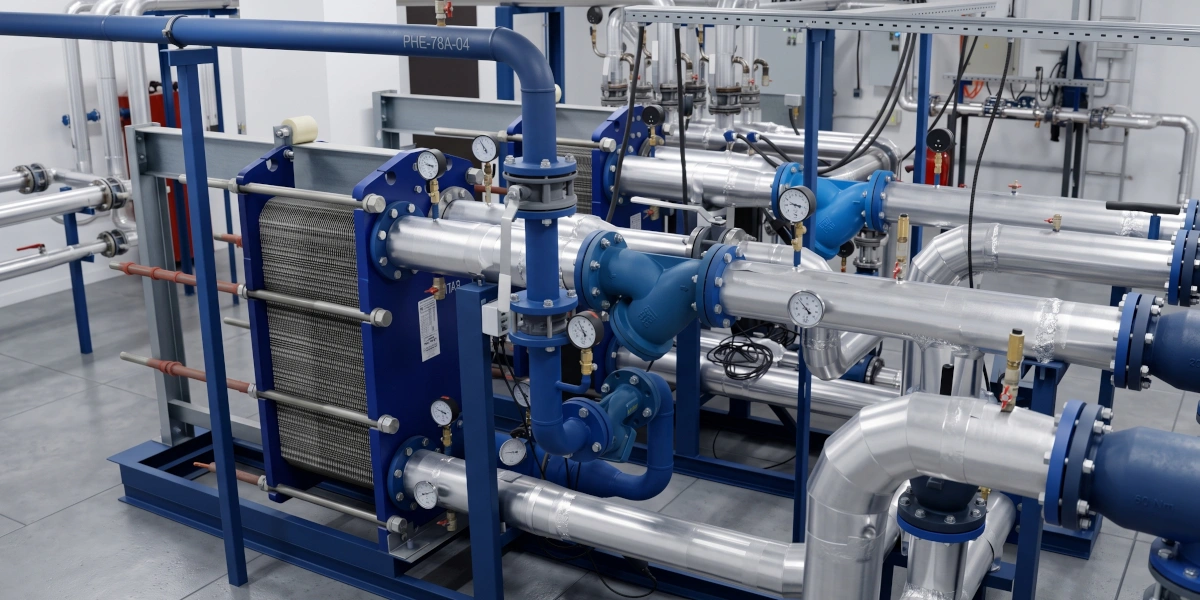

1. Устанавливаются пластинчатые теплообменники для контуров отопления, вентиляции и ГВС.
2. Монтируются современные циркуляционные насосы (часто с резервированием – схема «рабочий + резервный»).
3. Происходит обвязка оборудования трубами. Выполняются сварочные работы с обязательным рентгеновским или ультразвуковым контролем швов.
4. Интегрируется система коммерческого учета. Если старый счетчик не соответствует новому проекту, параллельно выполняется Монтаж УУТЭ (узлов учета тепловой энергии).

Этап 4. Внедрение автоматики, опрессовка и пусконаладка

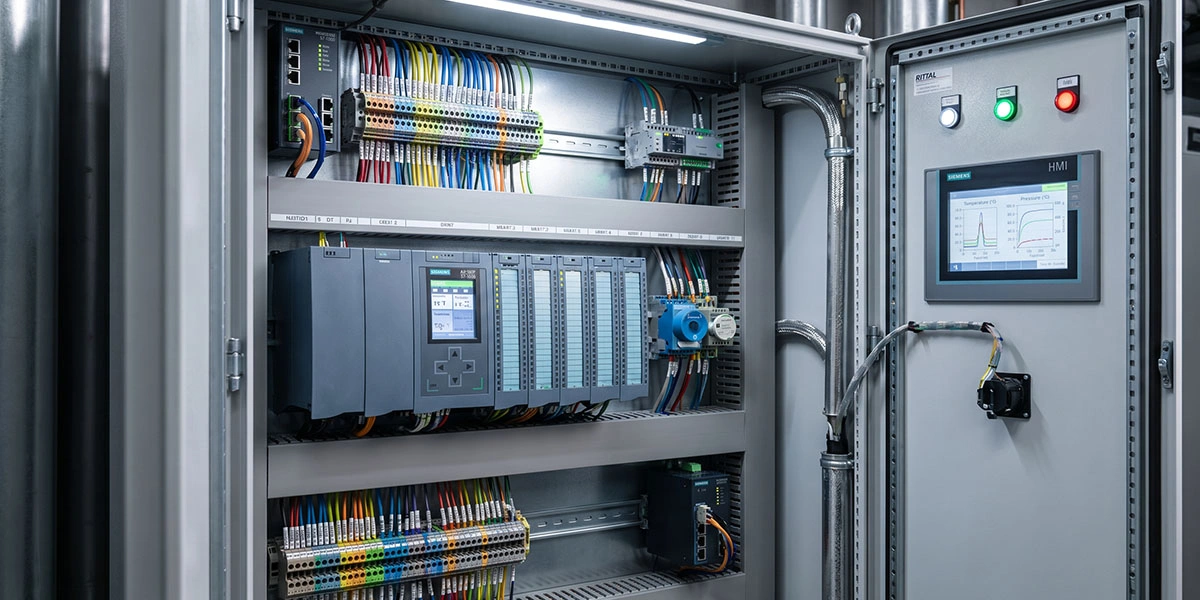

На объекте собирается и подключается силовой шкаф и шкаф автоматики. Устанавливаются датчики температуры, давления и электроприводы на клапаны. После завершения сборки система заполняется водой и подвергается гидравлическим испытаниям (опрессовке) давлением, превышающим рабочее в 1.25 раза. Завершающий штрих – настройка контроллера, программирование температурных графиков и сдача готового объекта инспектору Энергосбыта.

Финансовая выгода: как быстро окупается реконструкция

Стоимость полной модернизации ИТП может показаться внушительной, однако это единственная инженерная статья расходов, которая гарантированно возвращает вложенные средства.

За счет ликвидации осенне-весенних «перетопов» и точнейшего погодного регулирования, экономия на оплате счетов за тепловую энергию в Санкт-Петербурге достигает от 25% до 40% ежемесячно. Практика показывает, что полная реконструкция теплового пункта окупается в среднем за 2–4 отопительных сезона (в зависимости от площади здания и тарифов). После этого обновленный ИТП начинает приносить чистую прибыль в виде сэкономленных средств.

Итоги: инвестируйте в энергоэффективность правильно

Оставлять старый, изношенный тепловой узел в надежде, что он проработает еще одну зиму – это неоправданный риск. Аварийный прорыв старых труб или штрафы за несоблюдение температурного графика могут обойтись дороже плановой модернизации.

Планировать реконструкцию ИТП необходимо заранее: проектирование лучше начинать зимой или ранней весной, чтобы к маю выйти на объект для производства монтажных работ. Доверьте этот сложный процесс инженерам ООО «Интэн». Мы выполним работы строго по регламенту, а в дальнейшем обеспечим профессиональное Обслуживание тепловых пунктов (ИТП), чтобы ваша автоматика работала безупречно долгие годы!

Вопрос–ответ: экспертный разбор нюансов реконструкции ИТП

Модернизация теплового пункта – это технически сложный и финансово емкий процесс. В этом блоке инженеры ООО «Интэн» отвечают на самые частые вопросы заказчиков, чтобы развеять сомнения и помочь принять грамотное решение перед стартом капитальных работ.

1. Обязательно ли разрабатывать новый проект при реконструкции ИТП?

Да, абсолютно обязательно. Любое изменение принципиальной схемы (например, замена элеватора на насос смешения или теплообменник), изменение диаметров труб или электрических нагрузок требует разработки раздела тепломеханических решений (ТМ) и автоматизации (АТМ). Без согласованного проекта теплоснабжающая организация просто не примет ваш ИТП в эксплуатацию и не подпишет акт допуска.

2. Можно ли провести автоматизацию старого элеваторного узла без его демонтажа?

Технически существуют так называемые «элеваторы с регулируемым соплом» и электроприводом. Однако это полумера. Практика показывает, что они часто заклинивают из-за грязного теплоносителя, а точность их регулировки крайне низкая. Для достижения реальной экономии элеваторный узел необходимо полностью демонтировать и переходить на современную схему с насосами и регулирующим клапаном.

3. Что такое независимая схема подключения и зачем на нее переходить?

При зависимой схеме вода из теплосети ТЭЦ идет прямо в ваши батареи. При независимой схеме устанавливается разборный пластинчатый теплообменник. Городская вода отдает тепло через металлические пластины вашей внутренней воде, циркулирующей по зданию в замкнутом контуре. Это защищает радиаторы от грязи, скачков давления и продлевает срок службы всей внутренней системы отопления в несколько раз.

4. Сколько времени занимает полная реконструкция теплового пункта?

Сроки зависят от мощности и сложности объекта. В среднем, разработка и согласование проекта в инстанциях Санкт-Петербурга занимает от 1 до 2 месяцев. Сами монтажные работы (демонтаж, сварка, сборка шкафов, подключение электрики и опрессовка) бригадой профессионалов выполняются за 2–4 недели. Именно поэтому начинать документальную подготовку нужно еще в марте.

5. Кто должен обслуживать новую автоматику после сдачи объекта?

Современный ИТП – это сложный программно-аппаратный комплекс. Обслуживать его должен не обычный сантехник, а квалифицированный КИПовец (инженер по контрольно-измерительным приборам и автоматике). Необходимо регулярно чистить сетчатые фильтры, проверять настройки контроллера, снимать архивы ошибок и проводить поверку датчиков. Для этого заключается договор на сервисное обслуживание со специализированной организацией.
