Риски летнего простоя: почему рассыхаются уплотнения в теплообменниках и как этого избежать

Окончание отопительного сезона в Санкт-Петербурге и Ленинградской области – это время, когда большинство контуров отопления в индивидуальных тепловых пунктах (ИТП) останавливаются, а теплоноситель сливается для проведения профилактических работ. Кажется логичным, что отключенное оборудование находится в полной безопасности. Однако для разборных пластинчатых теплообменников (ПТО) именно период летнего простоя является самым критическим и разрушительным временем.

Ежегодно в сентябре, во время пробных пусков и осенних опрессовок, сотни зданий сталкиваются с одной и той же аварийной ситуацией: теплообменники, которые весной работали идеально, начинают бить фонтанами воды прямо из-под стяжных плит. Главная причина этой катастрофы – высохшие, потерявшие эластичность и растрескавшиеся резиновые прокладки. В этом материале инженеры ООО «Интэн» детально разбирают физику разрушения полимеров в пустом ПТО и дают четкие инструкции по правильной подготовке оборудования к лету.

Механика разрушения: что происходит с резиной в пустом аппарате

Для герметизации пакета пластин в современных аппаратах используются полимерные уплотнения из материалов EPDM (этиленпропиленовый каучук) или NBR (нитрильный каучук). Эти материалы рассчитаны на работу в условиях постоянного контакта с жидкой средой, высокой температуры и статического сжатия. Когда аппарат выводится из эксплуатации и осушается, рабочая среда кардинально меняется, запуская процессы деградации.

Потеря влаги и улетучивание пластификаторов

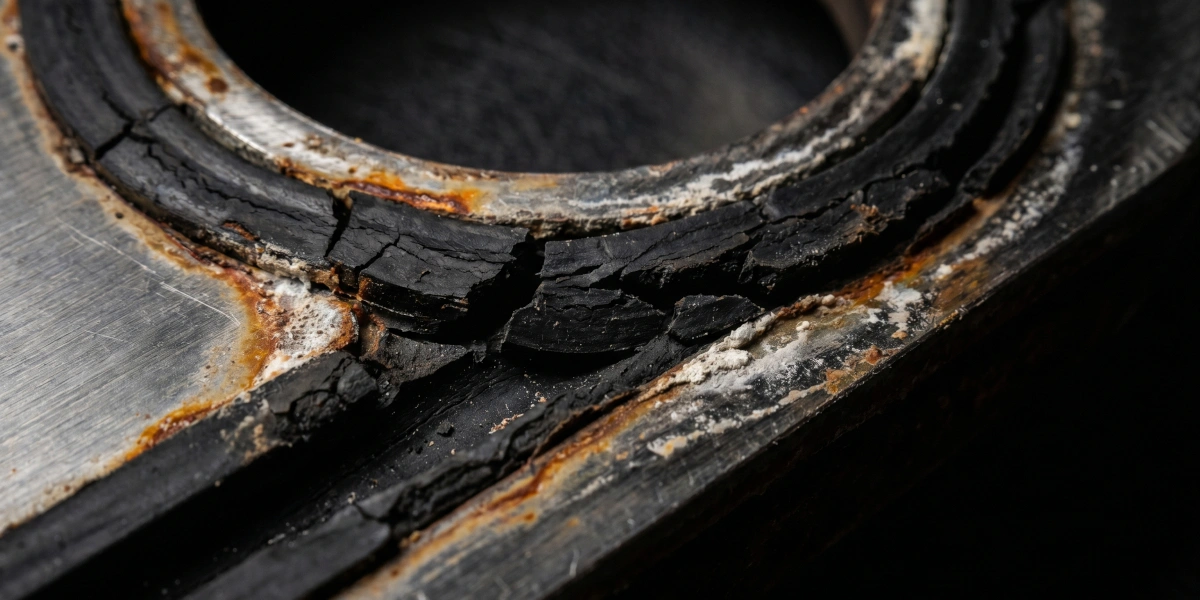

Резиновая прокладка не является абсолютно монолитным материалом. В ее состав входят пластификаторы, обеспечивающие упругость. Когда теплообменник оставляют сухим на 3–4 месяца, при наличии доступа кислорода и перепадах температур в подвале, эти летучие компоненты начинают испаряться. Резина буквально «дубеет», превращаясь из эластичного жгута в жесткую, ломкую пластмассу.

Эффект «памяти формы» при статическом сжатии

В рабочем состоянии пакет пластин стянут шпильками с усилием в несколько тонн. Упругое уплотнение компенсирует микроскопические тепловые расширения металла. Если осушить аппарат, но оставить его в максимально стянутом состоянии на все лето, резина «запоминает» сплющенную форму. Осенью, когда в систему подадут холодную воду под давлением 10 атмосфер, потерявшая упругость прокладка просто не сможет расшириться обратно, чтобы перекрыть зазор между стальными пластинами. Возникнет обильная течь.

Стояночная коррозия и отрыв уплотнений

Если теплообменник просто отключили, не промыв его, внутри остается влажный осадок из солей, ржавчины и органики. На границе раздела фаз (воздух – вода – резина – металл) начинается стремительная язвенная коррозия стальных пластин. Соли кристаллизуются и намертво приклеивают резину к металлу. При попытке разобрать такой аппарат осенью уплотнения будут отрываться кусками вместе с коркой накипи. В таком случае поможет только комплексная Разборная промывка теплообменников с полным удалением остатков старой резины и зачисткой посадочных канавок.

Правильная консервация: как защитить оборудование летом

Чтобы избежать деградации эластомеров, теплообменник необходимо правильно законсервировать. Выбор метода зависит от сроков простоя и состояния самого аппарата. В промышленной и коммунальной теплоэнергетике применяются два основных подхода.

1. «Мокрое» хранение (заполнение деаэрированной водой)

Это оптимальный вариант для кратковременного летнего простоя (от 1 до 3 месяцев). Суть метода заключается в том, что после завершения отопительного сезона теплообменник промывают, а затем полностью заполняют химически очищенной, деаэрированной водой (без кислорода) с добавлением ингибиторов коррозии, после чего плотно закрывают вводные и выводные задвижки.

В жидкой среде EPDM-прокладки не пересыхают, сохраняют свой объем и эластичность. Отсутствие кислорода блокирует процессы ржавления внутри контура.

2. «Сухое» хранение с ослаблением пакета пластин

сли аппарат планируется вывести из работы на срок более 3–4 месяцев, применяется сухая консервация.

• Аппарат полностью вскрывают, пластины промывают аппаратом высокого давления.
• Пакет тщательно просушивают мощным потоком воздуха (наличие луж в нижнем коллекторе недопустимо).
• Важнейший этап: при обратной сборке стяжные шпильки затягивают не до рабочего размера (размер «А», указанный в паспорте), а оставляют пакет слегка ослабленным. Это снимает критическое механическое напряжение с резины, позволяя ей «отдыхать» в свободном состоянии.

Перед осенним пуском шпильки дотягивают до паспортных значений.

Что делать, если уплотнения уже дали течь при запуске

Если профилактика не была проведена, и при осеннем пуске тепла аппарат начал капать, категорически запрещено пытаться «перетянуть» его с помощью ломов и удлинителей для гаечных ключей. Чрезмерное усилие приведет к деформации прижимных плит или срыву резьбы на шпильках, что увеличит стоимость ремонта в несколько раз. Рассохшуюся резину невозможно выдавить так, чтобы она снова начала держать давление.

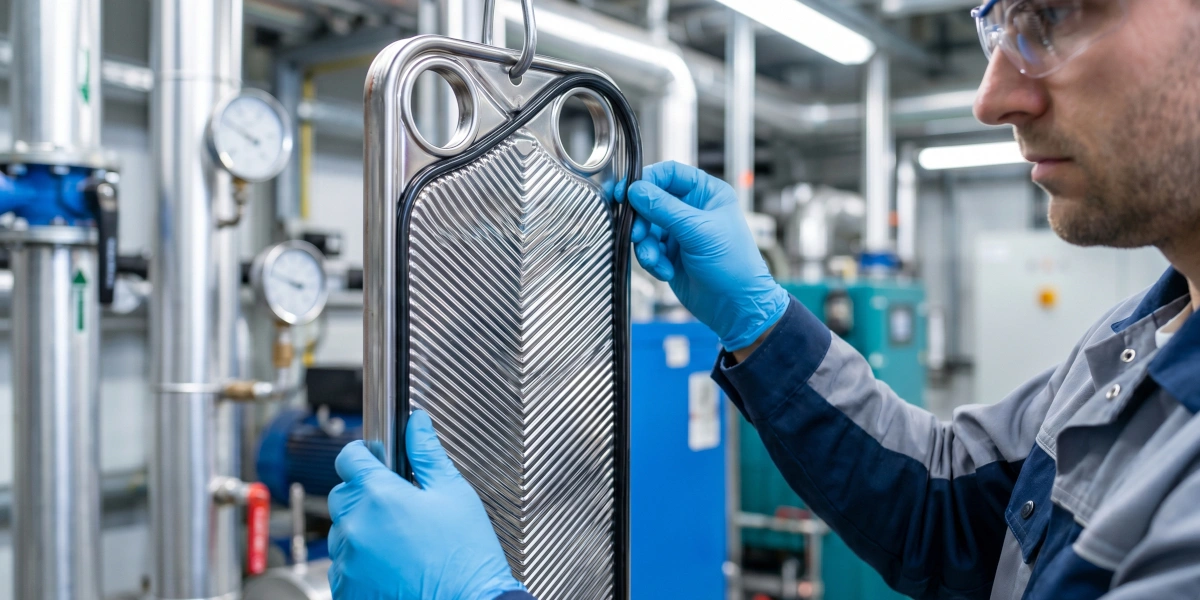

Единственное технически грамотное решение – это профессиональная Замена уплотнений теплообменников. Инженеры должны вскрыть пакет, провести дефектоскопию канавок, подобрать оригинальные прокладки (клипсовые или клеевые) под конкретный профиль пластин и собрать аппарат с использованием гидравлического или динамометрического инструмента. Если течь возникла неожиданно прямо посреди сезона или в момент запуска, требуется Срочный ремонт и аварийное обслуживание теплообменников, чтобы не допустить промерзания контура здания.

Комплексный подход к подготовке ИТП

Эксплуатация тепловых пунктов не прощает халатности. Летний период дан эксплуатирующим организациям именно для того, чтобы минимизировать риски зимних аварий.

Не стоит рассматривать заботу о прокладках ПТО как отдельную задачу. Это часть глобального процесса. Чтобы оборудование служило заявленные 10–15 лет, необходимо заказывать регулярное Плановое обслуживание теплообменников у профильных организаций. Только аттестованные специалисты могут оценить остаточный ресурс эластомеров, правильно подобрать реагенты для промывки (которые не сожгут NBR-резину) и грамотно законсервировать контур до наступления холодов.

Итоги: профилактика в разы дешевле ремонта

Рассохшиеся уплотнения – это классический пример того, как экономия на летней консервации приводит к колоссальным расходам осенью. Стоимость полного комплекта оригинальных резиновых прокладок для мощного теплообменника сопоставима со стоимостью трети самого аппарата. Добавьте к этому затраты на аварийный вызов бригады и возможные штрафы за срыв отопительного сезона. Заботьтесь о своем оборудовании заранее: соблюдайте температурные графики, не оставляйте аппараты пустыми и грязными, и доверяйте сервис инженерам ООО «Интэн» в Санкт-Петербурге!

Экспертные ответы: как уберечь уплотнения теплообменника от протечек

В этом блоке инженеры ООО «Интэн» подготовили ответы на самые популярные вопросы от руководителей ТСЖ и главных инженеров Санкт-Петербурга, касающиеся обслуживания резиновых прокладок ПТО. Эта информация поможет вам продлить срок службы оборудования и избежать аварийных остановок.

1. Можно ли смазать прокладки герметиком или солидолом перед летним простоем?

Категорически нельзя. Использование автомобильных герметиков, силикона или нефтепродуктов (солидол, литол) убьет уплотнения. Каучук EPDM моментально разрушается при контакте с минеральными маслами – он разбухает, теряет форму и растворяется. Для облегчения монтажа и консервации допускается использование только специализированных нейтральных силиконовых смазок, рекомендованных производителем оборудования.

2. Почему после химической промывки ПТО вдруг потек изо всех щелей?

Это значит, что уплотнения уже были изношены и держались исключительно за счет толстого слоя накипи и грязи внутри аппарата. Когда химический реагент растворил минеральный «цемент», старая резина не смогла расшириться и заполнить образовавшиеся пустоты. Также течь может возникнуть, если подрядчик использовал слишком агрессивную кислоту, которая разрушила структуру полимера.

3. Правда ли, что клеевые прокладки служат дольше, чем клипсовые (шиповые)?

Срок службы прокладки зависит от качества самого эластомера и условий эксплуатации (температура, гидроудары), а не от способа фиксации. Клипсовые уплотнения (Hang-on) сегодня являются отраслевым стандартом, так как они позволяют быстро перебирать пакет пластин прямо в подвале без использования токсичных клеев, термопечей и растворителей. Клеевые прокладки сейчас используются в основном на старых моделях оборудования или в пищевой промышленности.

4. Теплообменник стоял сухим все лето, а осенью мы затянули его сильнее нормы (меньше размера А). Чем это грозит?

Перетяжка пакета пластин (сжатие менее паспортного минимума) – это самая фатальная ошибка. В этот момент вы не только расплющиваете рассохшуюся резину в ноль, но и деформируете сами стальные пластины. Гофры пластин сминаются, нарушается геометрия каналов. После такой экзекуции аппарат придется выбросить и купить новый, так как замена уплотнений уже не поможет восстановить герметичность кривых плит.

5. Как визуально определить, что резину пора менять, если аппарат в разобранном виде?

Специалист обращает внимание на три фактора. Первый – остаточная деформация: прокладка стала плоской и не возвышается над канавкой пластины. Второй – потеря эластичности: при попытке слегка растянуть прокладку пальцами она не пружинит, а рвется или трескается. Третий фактор – наличие глубоких поперечных трещин на внешнем крае резины (вызванных озоновым старением и окислением). При наличии хотя бы одного признака весь комплект подлежит замене.
